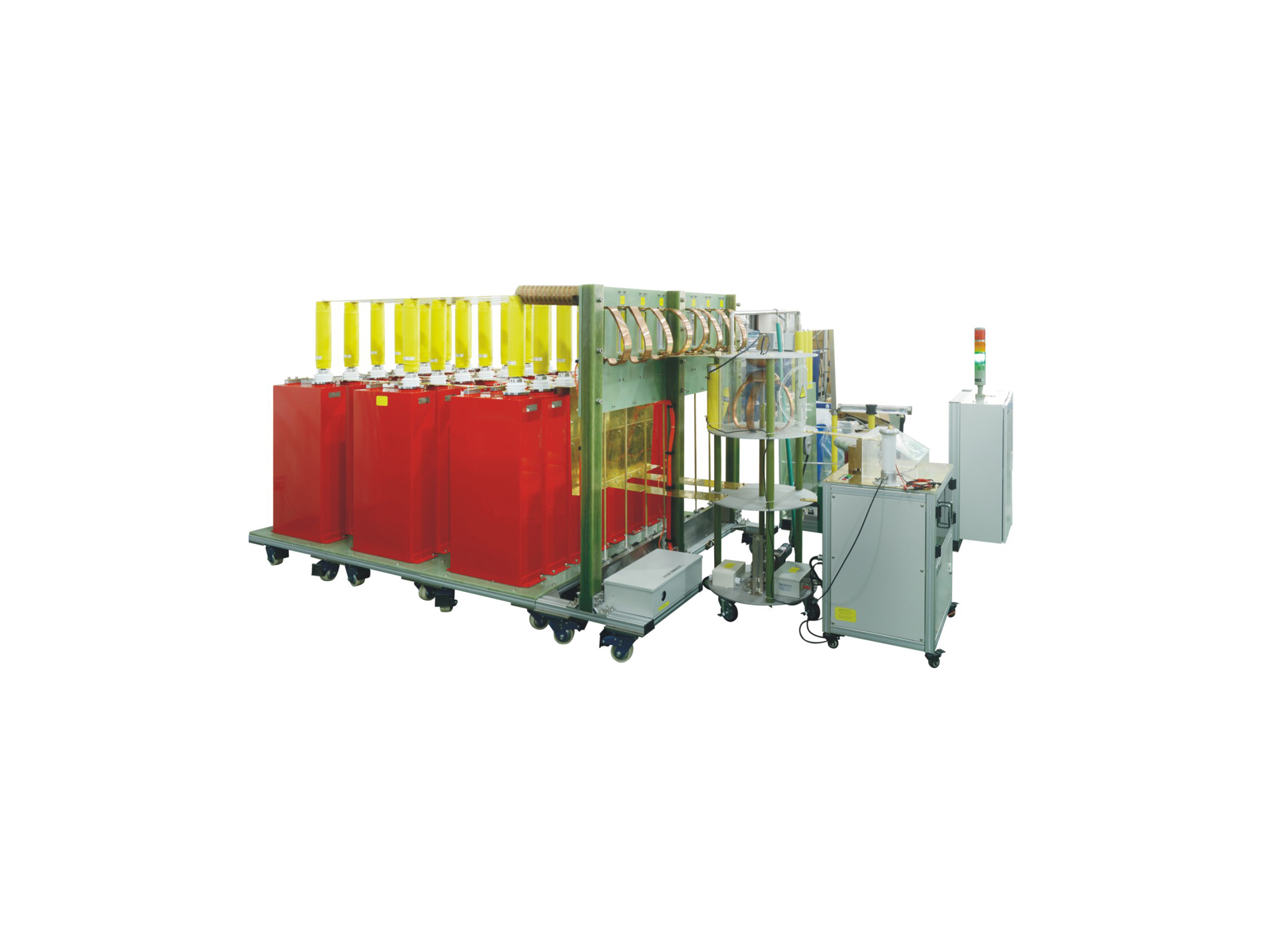

全自动方波冲击电流测试系统

LCG M

LCG M系列全自动方波冲击电流测试系统采用两路10级LC链型回路，输出持续时间约2ms方波冲击电流。本系统主要用于对氧化锌阀片（MOV）进行2ms方波冲击电流耐受试验。

产品概述

LCG M系列全自动方波冲击电流测试系统采用两路10级LC链型回路，输出持续时间约2ms方波冲击电流。本系统主要用于对氧化锌阀片（MOV）进行2ms方波冲击电流耐受试验。本系列设备采用全自动控制，具有系统集成度高、控制智能化，操作简便等优点。只需在参数设置页面进行简单的试验需求设置，一键自动运行测试。

产品特点

1.全彩色触摸屏人机界面，操作简单；
2.PLC控制系统抗干扰能力强，运行稳定可靠；
3.控制功能具有手动、自动和程序控制功能，满足不同的测试需求；
4.采用10级LC链组成方波回路,波形平滑,振荡小；
5.采用可控硅恒流充电方式，有效节约能源；
6.具有各种异常保护功能，声光报警；
7.自动进行波形参数测量与分析。

产品标准

IEC标准

IEC 61643-1

GB/T标准

其他标准

行业应用

产品参数

技术参数

项目	2ms方波电流
输出峰值	1KA，2KA，3KA，4KA，5KA
Td持续时间	2ms（-0%﹢20%）
衰减时间	＜Td×1.5
反向过冲	--
波前振荡	＜5%
电压极性	正/负，（自动切换）
波形切换	自动切换
充电时间	10s~999s
充电电压不稳定度	小于1%
触发方式	自动或手动，可单次触发
触发误动率	小于1%
触发范围	100%额定充电电压
显示屏	10寸英寸TFT彩色触摸屏
测量显示精度	优于3%
测试产品类型	MOV，TVS，GDT，SPD，电源类浪涌保护器等
被试品残压	＜5kV
电流测量（可选）	内置测试箱，罗斯线圈测量，面板BNC输出
电压测量（可选）	内置测试箱，纯阻性分压器，面板BNC输出
示波器	MDO3012，可选
绝缘强度	≤500V RMS（公共端COMMON对地参考PE）

通用参数

标准型号技术参数

产品配件

LCG M系列发生器可搭配其它部件一览表

名称	型号参数	安装（连接）方式
示波器	MDO3012	外置
电流探头	TR1330,100kA	内置
衰减器	A10，10:1，50Ω	外接
电压探头	P6015A，40kV Peak	外置
差分探头	VCF 80，最高测试8kV	外接
PC控制软件	MCS3000，可电脑端编程测试，可运行于Win xp，Win7	RS232
动作负载电源	CDN 1500，1500A续流	外接

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：冲击电流发生器下一页：I类10/350冲击电流测试系统返回列表

工作电源	AC220V±10%，50/60Hz，10A
环境温度	15-35℃
相对湿度	45%-75%
接地电阻	不大于0.5Ω
结构形式	开放式结构，控制系统与本体分离
测试室尺寸	根据型号定（本体）+3m*5m（控制）
操作台	1.8m（宽）1.1m（高）1m（深）
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压的波形为正弦波,波形畸变率<5%

项目	LCG 1M	LCG 2M	LCG 3M	LCG 4M	LCG 5M
电流峰值	0.1～1kA	0.2～2kA	0.15～3kA	0.2～4kA	0.25～5kA
储能能量	30kJ	60kJ	100kJ	200kJ	300kJ
充电电压	20kV	20kV,	30kV	40kV	50kV
等效输出阻抗	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω	20Ω,10Ω
被试品残压	6kV,20kV	6kV, 20kV	6kV,20kV	6kV,20kV	6kV,20kV
供电电源	AC220V 32A	AC220V 50A	AC220V 50A	AC220V 100A	AC220V 150A
安装方式	框架式	框架式	框架式	框架式	框架式
