雷电是自然界三大自然灾害之一，时刻威胁着人身安全和财产安全，特别是电子设备发达的今天，特别容易受到直接或者间接雷电的袭击，造成仪器损毁、失效。冲击电流发生器是近十几年才发展起来的新型防雷产品测试设备，它能模拟雷电输出一个从几千安到上百千安的瞬时脉冲电流，通过对雷电能直接附着的区域或者对设备线路注入大电流，检验其在大电流通过时所产生的高压、高温、强电动力等电气和机械特性。
I类雷电电流试验系统可产生200kA的I类10/350us直接雷电波形和300kA的II类8/20us间接雷电波形，同时本套系统可通过不同的调波模块可以调试出满足航空标准及军用标准的直接雷电电流波形中的A分量和D分量，同时可扩展更多的其他波形，可用于防雷浪涌保护产品（SPD、GDT等），也可用于引雷产品（避雷针等）进行抗雷电测试，同时可用于风电、太阳能、以及军用产品（军用车辆、导弹、舰船、雷达、飞机等）的雷电直接效应测试。

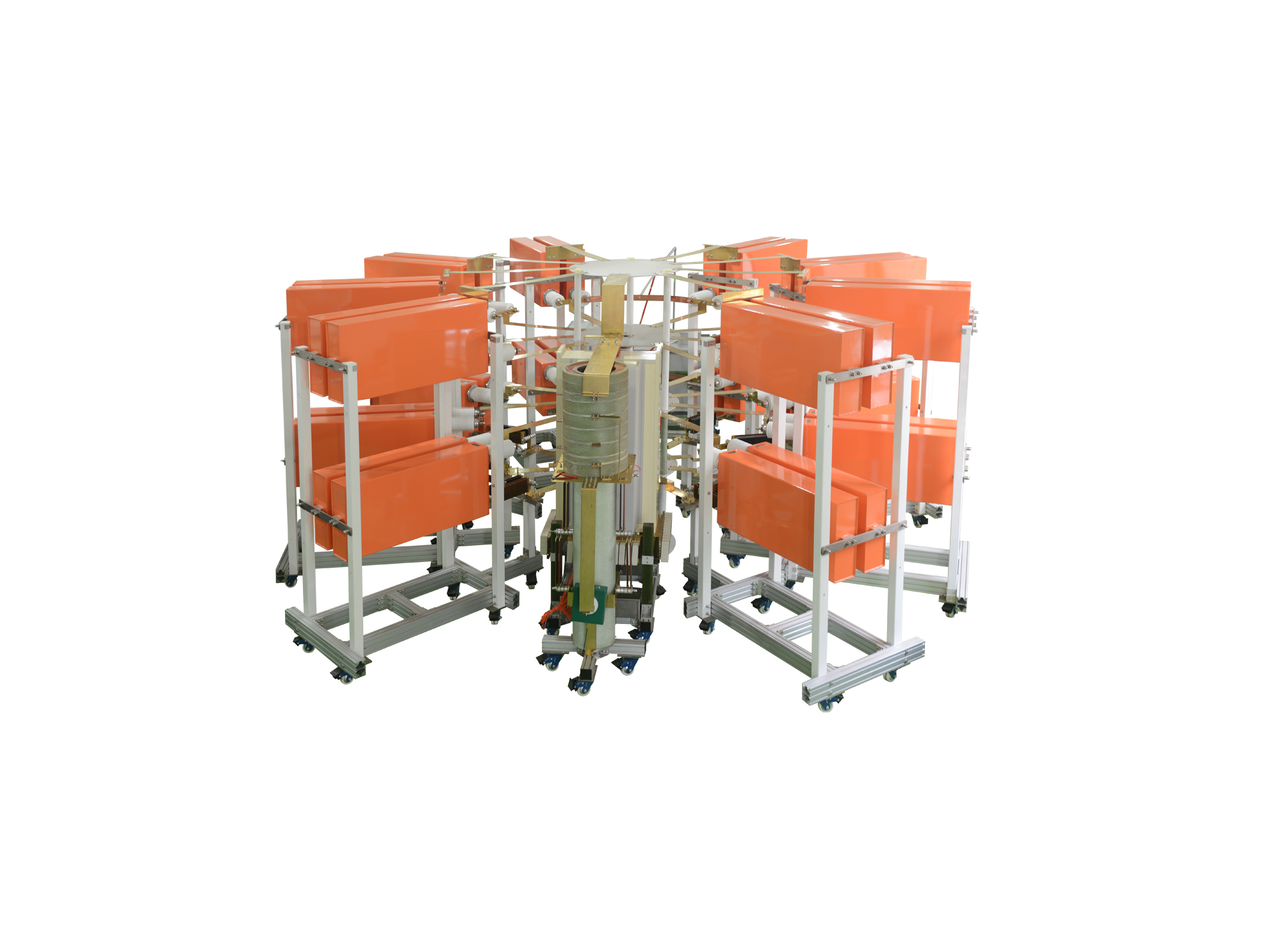

环形向心结构，并联充电，串联放电，固态元件自适应Crowbar开关：
输出波形图：
发生器实际测试200 kA的10 / 350μs波形
发生器实际测试300 kA的8 / 20μs波形
>采用双边对称充电方式，降低电容直流对地电压，减小电晕放电
>模块化的分组向心结构设计，减小回路电感量，提高放电同步性能
>固态电子式自适应Crowbar开关，提高了设备输出稳定性

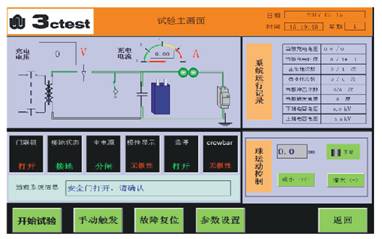

>15寸触摸屏操作，全自动控制系统，动态图形显示系统运行状态
>可实现正极性、负极性测试
>控制与本体之间使用光纤通讯
>最大可输出220kA的10/350us波形
>最大带负载能力可达15μH 30mΩ
