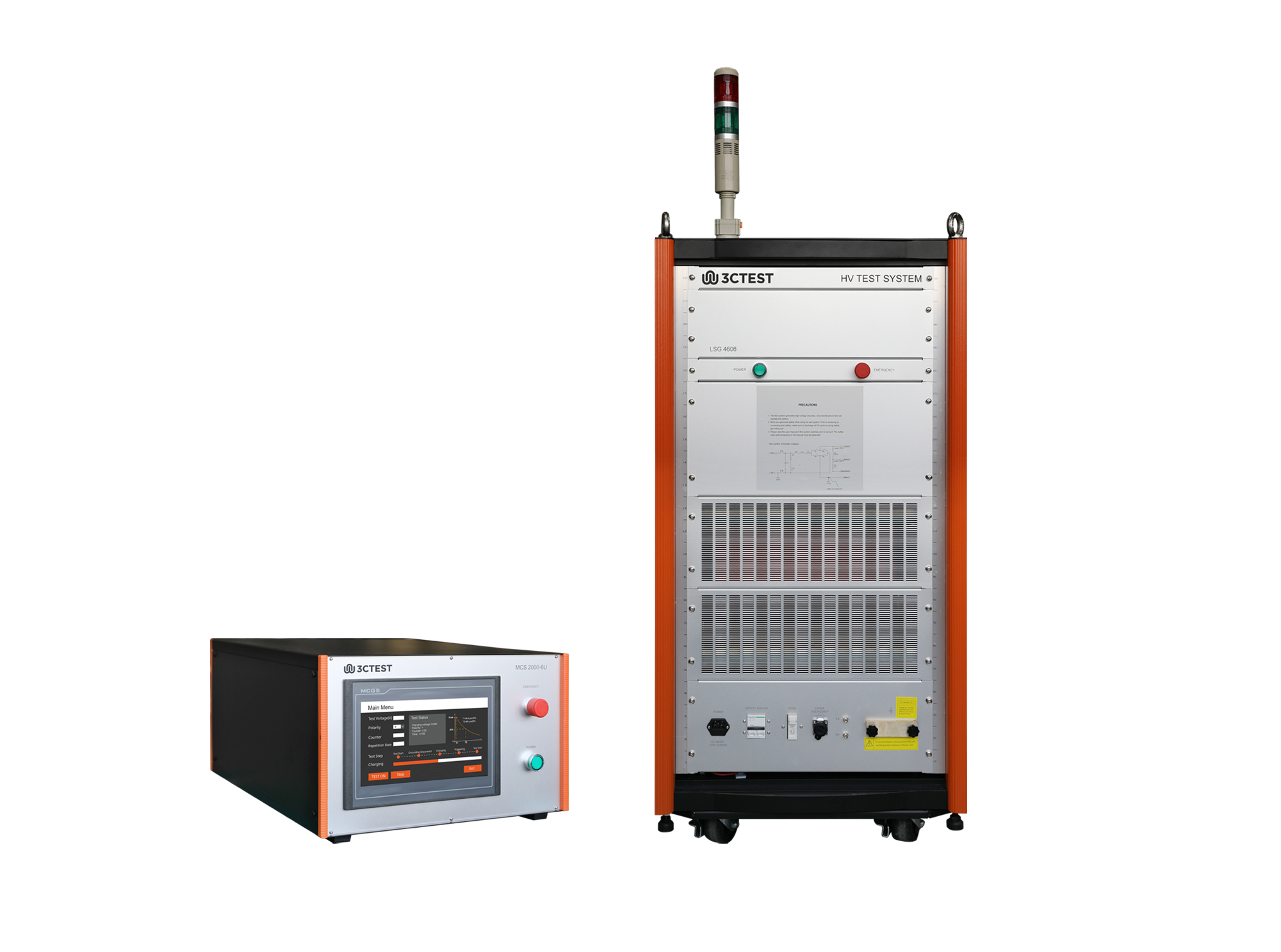

冲击电流模拟器

LSG 4606

飞机在强对流天气飞行时，常受到闪电雷击的影响，在机载设备的电路或电缆上产生瞬态感应电压或电流，即间接雷电效应。这种现象可能会引起飞机失控，甚至会导致飞机机身起火等严重的意外事故。基于安全考虑，机载设备必须进行雷电防护设计和试验验证，以确保飞机在暴露于雷电环境后，机上具有关键功能的系统和设备仍能够正常工作，不影响飞机的持续安全飞行。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 10.1英寸彩色触摸屏前面板操作
> 测试电流可达8 kA
> 控制模块与模拟器分离，可远程操控
> 光纤通讯，稳定可靠

产品标准

其他标准

行业应用

产品参数

技术参数

测试电流范围	200 A ≤I≤ 8000 A（源端口短路测试）
	60 A ＜I≤ 2500 A（带载20 μH+5 Ω，不考核上升时间和脉宽）
	2500 A ＜I≤ 6000 A（带载20 μH，不考核上升时间和脉宽）
试验电压范围	400 V- 19000 V
上升时间（0%-100%）	6.4 μs± 20%
脉冲宽度（0%-50%）	69 μs± 20%
极性	正，负，先正后负
试验间隔	1 s – 99 s（最短时间取决于试验电压）
试验次数	1 - 999
触发方式	自动

通用参数

产品配件

标配附件

测试线、电源线、接地线、保险丝（备用件）、说明书、出厂报告。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：冲击电流模拟器下一页：暂无返回列表

显示屏	10.1英寸TFT触摸屏
工作电源范围	AC 220V，±10%，50/60 Hz±5%
保险丝	10A
最大功耗	1500 W
通讯方式	光纤
仪器接地连接方式	使用扁平接地线
机箱尺寸	HVCM 2000： 550 * 280 * 450 mm (L * W * H)
机箱尺寸	LSG 4606: 950 * 600 * 1250 mm（L * W * H）
仪器重量	HVCM 2000：约16 kg
仪器重量	LSG 4606：约220 kg
环境范围	15℃ - 35℃
气压范围	86 kPa - 106 kPa
湿度范围	45% - 75%
