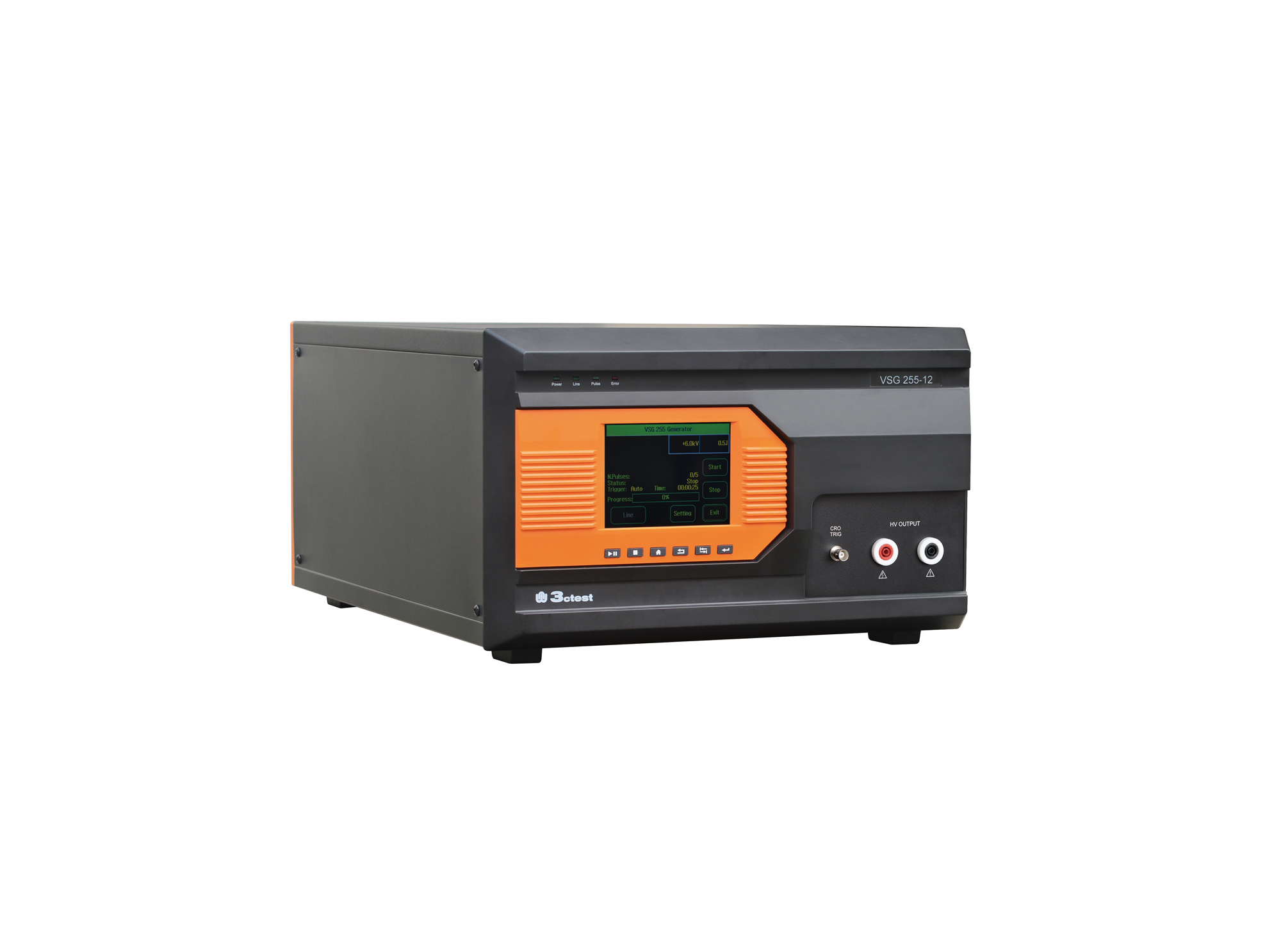

电压冲击模拟器

VSG 255系列

试验电压范围

0.5 kV 、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、4 kV、5 kV、6   kV   ± 10%

波形参数

1.2 μs ± 30%、50 μs ± 20%

储能能量

0.5 J ± 10%

串联输出阻抗

500 Ω ± 5%

输出极性

正、负、先正后负

触发

外部、自动、手动

设置脉冲数

1 ~ 10000

失效检测

内置

被试品击穿检测

内置

VSG 255-12（6 kV ~ 12 kV）

试验电压范围

6 kV、8 kV、10 kV、12   kV ± 10%

波形参数

1.2 μs ± 30%、50 μs ± 20%

储能能量

0.5 J ± 10%

串联输出阻抗

500 Ω ± 5%

输出极性

正、负、先正后负

触发

外部、自动、手动

设置脉冲数

1 ~ 10000

失效检测

内置

被试品击穿检测

内置

VSG 255-12（0.5 kV ~ 12 kV）

试验电压范围

0.5 kV 、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、4 kV、5 kV、6   kV 、8 kV、10 kV、12 kV ±10%

波形参数

1.2 μs ± 30%、50 μs ± 20%

储能能量

0.5 J ± 10%

串联输出阻抗

500 Ω ± 5%

输出极性

正、负、先正后负

触发

外部、自动、手动

设置脉冲数

1 ~10000

失效检测

内置

被试品击穿检测

内置

注：VSG 255-12（0.5 kV ~ 12 kV）由VSG 255-6（0.5 kV ~ 6 kV）、VSG 255-12（6 kV ~ 12 kV）和EMS-22U（0.5 kV ~ 12 kV的VSG 255机柜）组成
