电压冲击模拟器

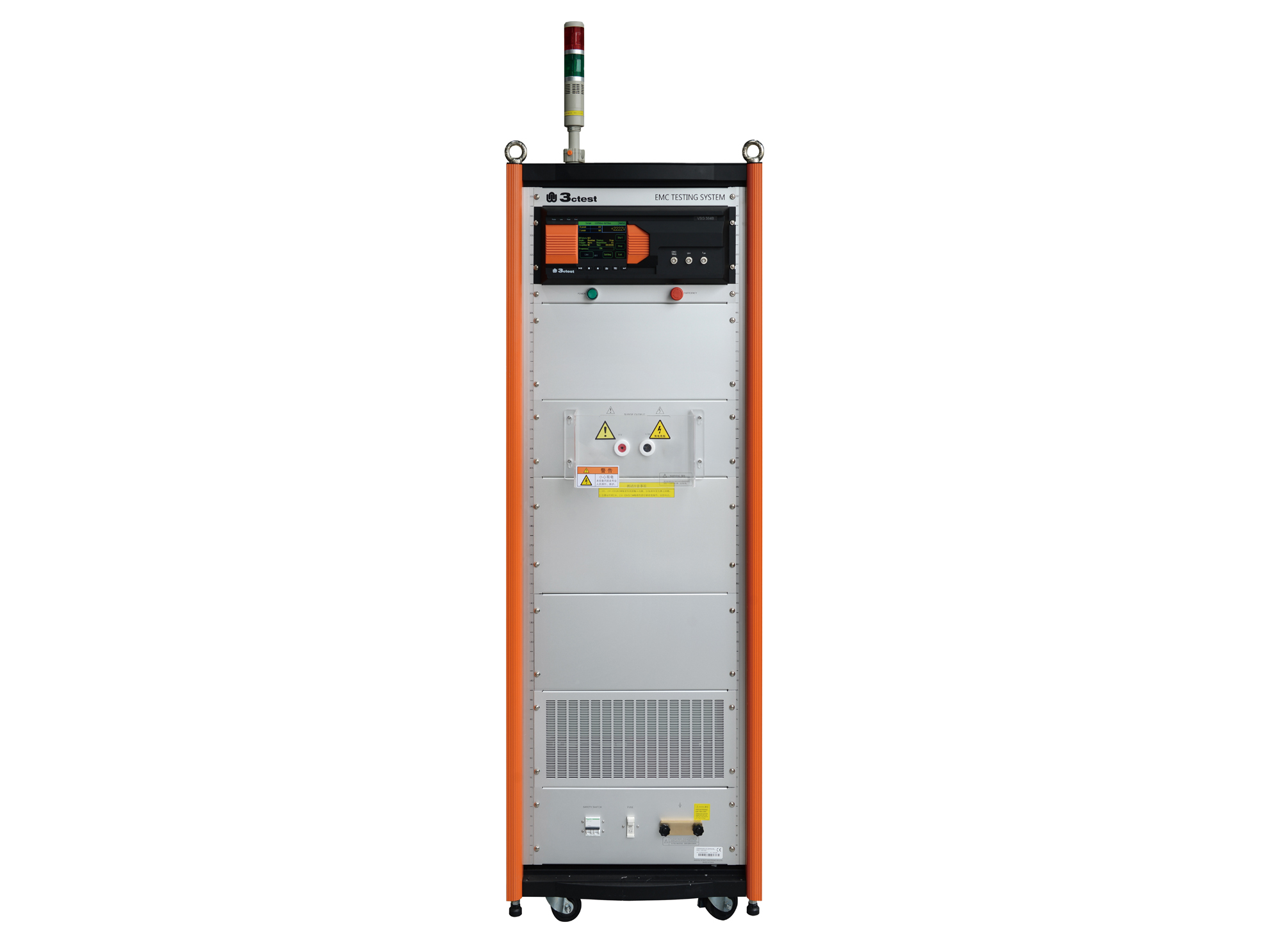

VSG 384B

VSG 384B是依据IEC 60384-14，UL 60384-14标准要求开发的一款高压脉冲发生器，能够输出1.6/47 μs脉冲电压波形，最高输出电压15 kV。满足固定电容器的脉冲耐压测试，内置6个测试量程，并具备量程自动切换功能。

产品概述

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 测试电压最高可达15 kV
> 测试排程功能，操作简单
> 多量程自动切换功能

产品标准

IEC标准

其他标准

应用行业

产品参数

技术参数

试验电压范围	1 kV ~ 15 kV（±10%）
电压波形 Cx=100 nF±2% Rs=7 Ω	波前时间：1.6 μs（0/+50）% 半峰值时间：47 μs（0/+50）%
储能电容 Ct	20 μF
量程	0.027 μF< Cx≤0.039 μF	Rs=25 Ω ± 10%
	0.039 μF≤0.056 μF	Rs=13 Ω± 10%
	0.056 μF≤0.082 μF	Rs=9 Ω± 10%
	0.082 μF≤0.12 μF	Rs=7 Ω± 10%
	0.12 μF≤0.18 μF	Rs=5 Ω± 10%
	Cx＞0.18 μF	Rs=3 Ω± 10%
输出极性	正、负、先正后负
脉冲周期	5 s ~ 99 s（最短取决于试验电压）
实验次数	1~ 999次
触发方式	自动、手动、外部触发
备注：由于Ct、Rp、Rs、Cp已经确定，所以当被测品Cx远大于100 nF时，回路效率会降低，输出电压会有明显衰减。
Tr、Td定义参考IEC 60060-1

通用参数

产品配件

标配附件

电源线、测试线、接地线、保险丝、校准电容Cx-15kV 100nF、使用说明书、检验报告、产品质保书
