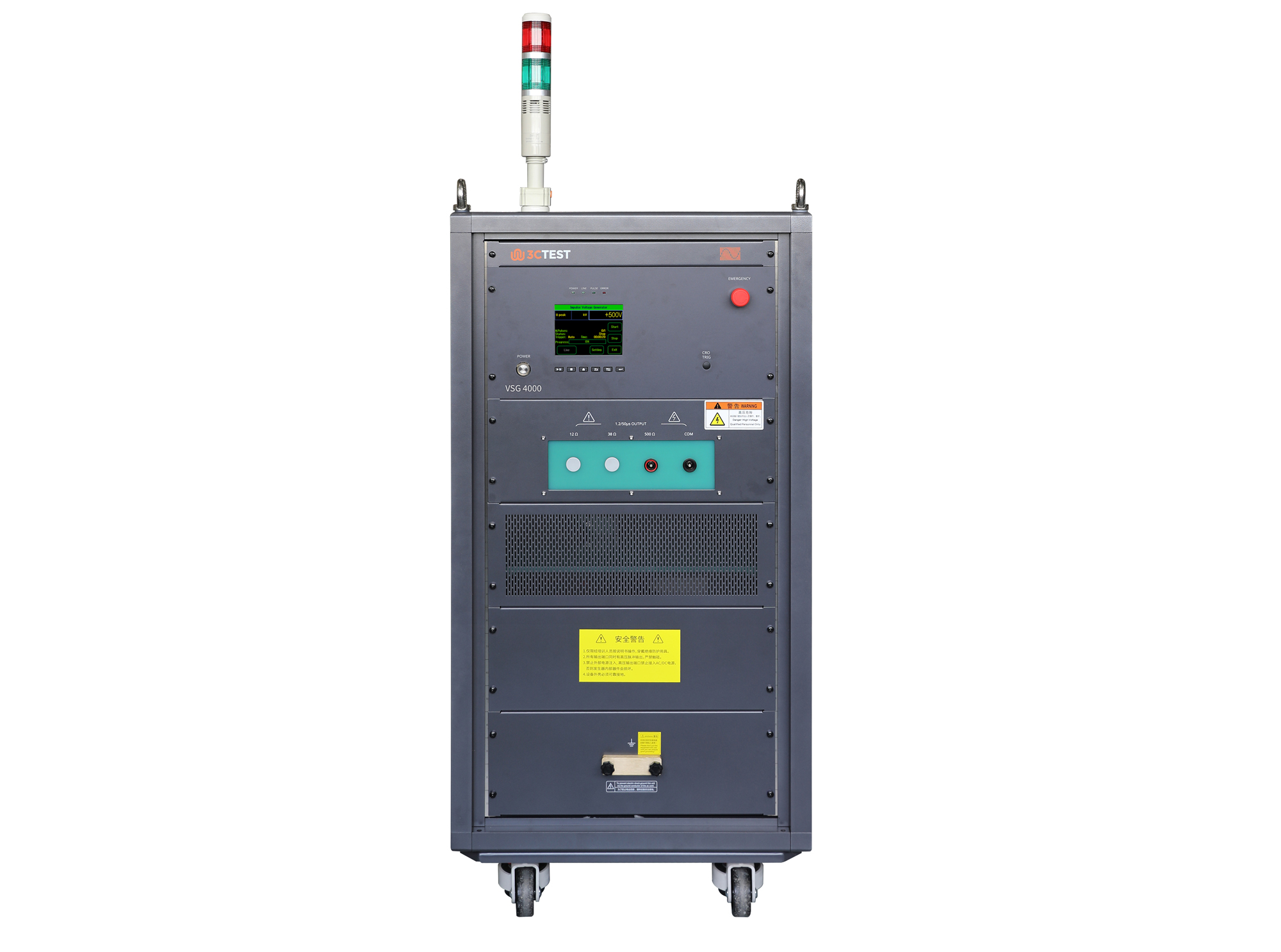

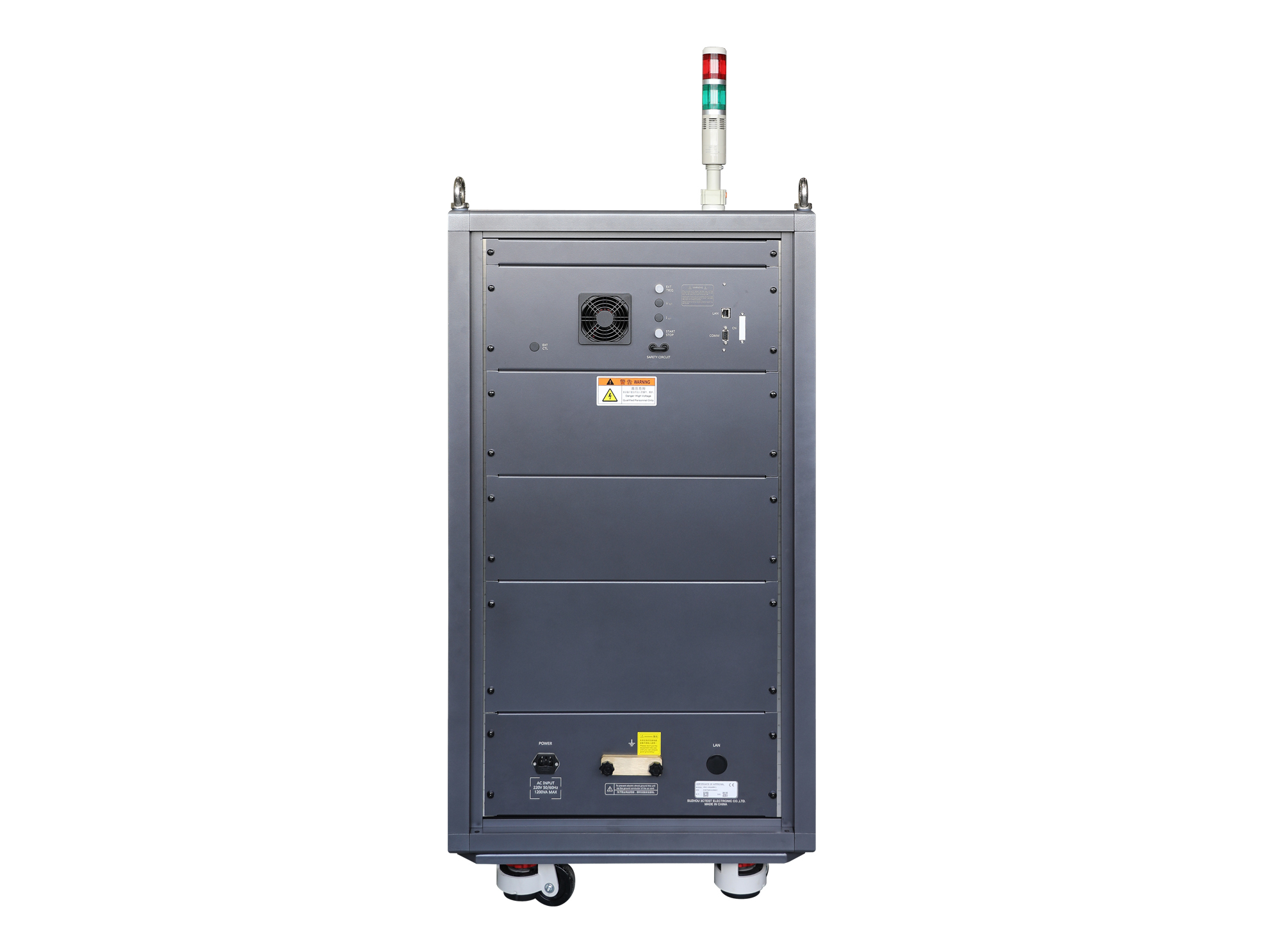

冲击电压模拟器

VSG 4000(500Ω/0.2μF)

VSG 4000冲击电压模拟器用于组件和单元的绝缘、耐压及浪涌测试（脉冲耐压测试领域），基于第三代控制平台定制开发1.2/50 μs电压冲击波形，满足IEC 60060-1:2010、IEC 60664-1:2025、IEC 61009-1:2024等标准，脉冲电压最高40 kV，输出阻抗500 Ω。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

> 5.7英寸彩色触摸屏前面板操作

> 脉冲电压最高可达40 kV

> 充电电压实时显示功能

> 峰值电压采集显示功能

> 被试品漏电电流击穿报警功能

> 急停按钮快速切断高压充电回路，停止高压输出

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

试验电压范围	2 kV ~ 40 kV ± 10%
开路电压波形参数	波前时间：1.2 μs ± 30% 持续时间：50 μs ± 20%
输出阻抗	500 Ω
电压分辨率	1 V
输出极性	正、负、先正后负
脉冲周期	9 s ~ 99 s（最短时间取决于试验电压）
试验次数	1 ~ 10,000
触发方式	自动、手动、外部触发
试验模式	试验参数可进行排程设置
电压显示	实时显示峰值电压和充电电压
安全电路	按下急停按钮，高压充电回路停止工作
被试品击穿漏电流	100 mA ~ 1,200 mA

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：电压冲击模拟器下一页：电压冲击模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50/60Hz
保险丝	6 A
最大功耗	1,200 W
通讯方式	以太网LAN、RJ45
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U 600 mm(W)1,600 mm(H)900 mm(D)，含报警灯
仪器重量	约175 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
