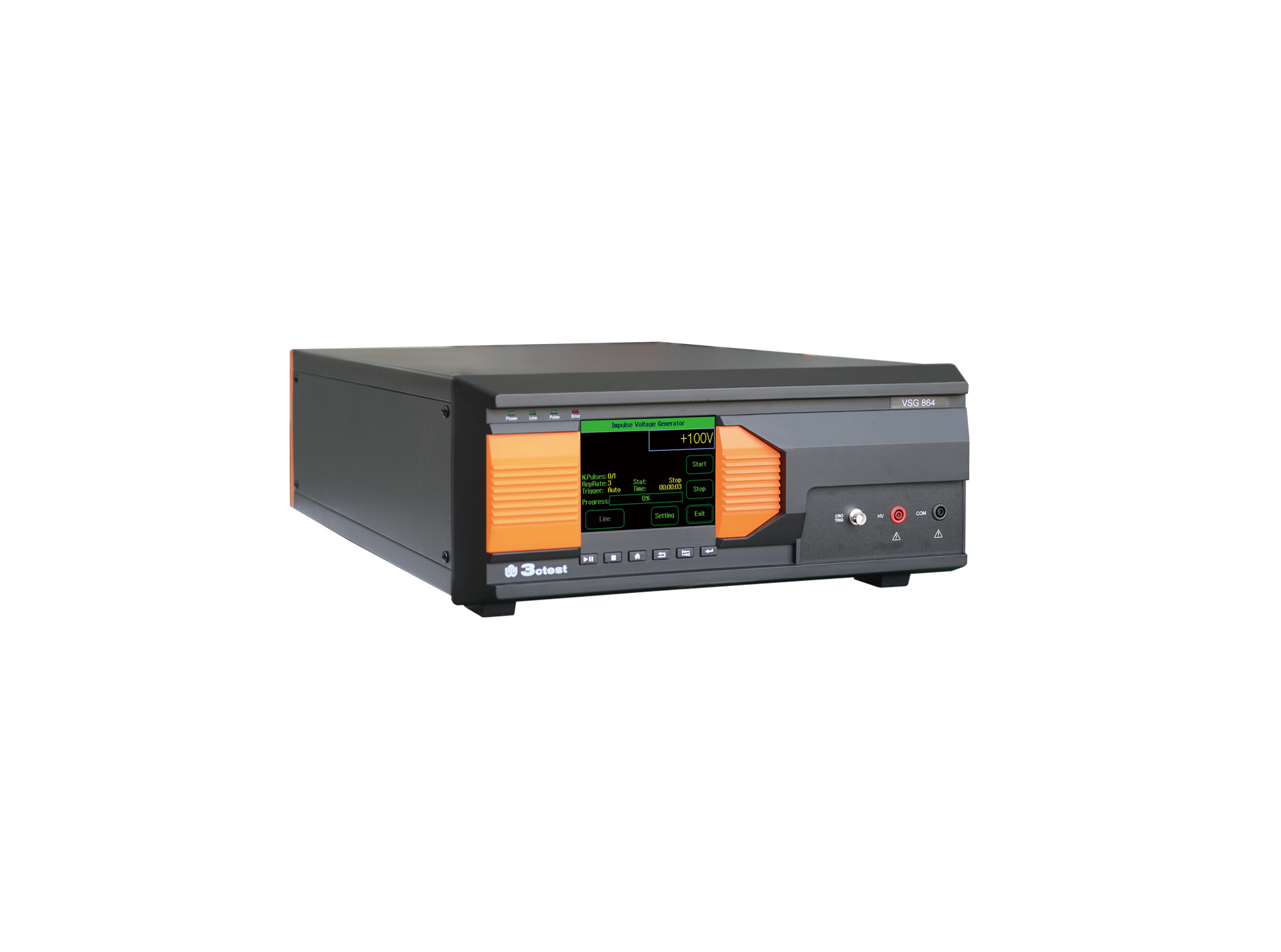

VSG 864是基于三代控制平台，设计出的一款满足UL 864火灾报警系统产品测试的电压冲击模拟器，其能够满足不同试验场景下的抗扰度试验需求。
VSG 864是基于三代控制平台，设计出的一款满足UL 864火灾报警系统产品测试的电压冲击模拟器，其能够满足不同试验场景下的抗扰度试验需求。系统整体性能可靠、安全性强、便捷性高。能够完全满足客户定制需求。
> 5.7英寸彩色触摸屏前面板操作> 可自定义电压等级进行排程测试> 性能可靠、安全性强、便捷性高> 可产生四种电压冲击波形> 以太网接口可用于PC远程控制及测试报告打印
测试电压范围
90 V ~ 2500 V , ±10%
波形1
校准电压
2400 V , ±10%
上升时间（0% ~ 100%）
≤35 μs
脉冲宽度（0% ~ 50%）
≥63 μs
脉冲宽度（0% ~ 0%）
≥86 μs
波形2
1000 V , ±10%
≤62 μs
≥119 μs
≥178 μs
波形3
500 V , ±10%
≤60 μs
≥130 μs
≥280 μs
波形4
100 V , ±10%
≤65 μs
≥400 μs
≥1250 μs
校准负载
200 Ω±5%串联0.1 μF±10%
输出极性
正、负、先正后负
试验间隔时间
3 s ~ 999 s
试验次数
1 ~ 10000
显示屏
5.7英寸TFT触摸屏
工作电源范围
AC 220 V，±10%，50/60Hz
保险丝
6A
最大功耗
200 W
用户存储空间
无穷（PC）
通讯方式
以太网LAN、RJ45
触发方式
自动触发、手动触发、外部触发
外部触发输入
BNC,5 V TTL,常开节点，闭合触发
CRO触发输出
BNC,5 V TTL
运行控制输入
失效检测
失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示
前面板LED指示、LCD显示
仪器接地连接方式
使用扁平接地线
机箱尺寸
19英寸/4U 450mm(W)*190mm(H)*620 mm(D)
仪器重量
约22 Kg
温度范围
15℃ ~ 35℃
湿度范围
45% ~ 75%，RH（无凝露）
气压范围
86 kPa ~ 106 kPa
电源线、测试线、接地线、保险丝、射频电缆、 VSG 864-RCCB阻容校准盒、使用说明书、检验报告、产品质保书
