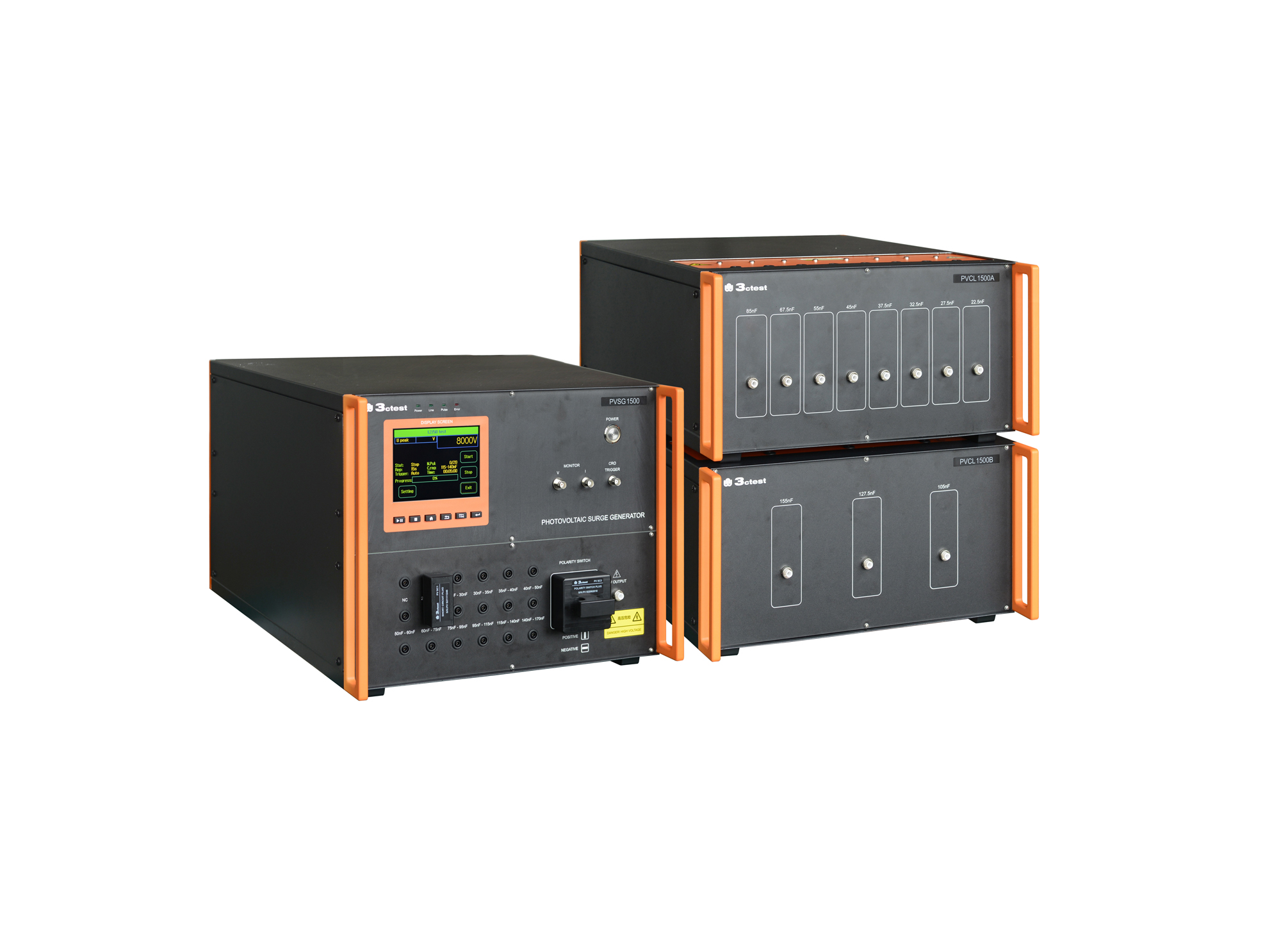

光伏冲击电压发生器

PVSG 1500

上升时间

1.2 μs ±30 %

持续时间

50 μs ±20 %

输出极性

正 / 负

波形形成网络

随负载电容

电容范围

20 nF至170 nF，共11档，手动选择（短接插头）

20 nF ～25 nF，22.5 nF ±3   %

25 nF ～ 30 nF，27.5 nF ±3 %

30 nF ～ 35 nF，32.5 nF ±3 %

35 nF ～ 40 nF，37.5 nF ±3 %

40 nF ～ 50 nF，45 nF ±3 %

50 nF ～ 60 nF，55 nF ±3 %

60 nF ～ 75 nF，67.5 nF ±3 %

75 nF ～95 nF，85 nF ±3   %

95 nF ～ 115 nF，105 nF ±3 %

115 nF ～140 nF，127.5   nF ±3 %

140 nF ～170 nF，155 nF ±3 %

脉冲周期

8s～9999 s（最短时间取决于实验电压）

试验次数

1～9999

触发方式

手动、自动、外部触发，示波器触发

电压峰值监测

前面板同轴端子监测：10 V @15 kV

显示功能

触摸屏显示最大电压：15 kV

欠压保护

脉冲电压达不到设定值时，测试进程停止

充电过程

倒计时显示
