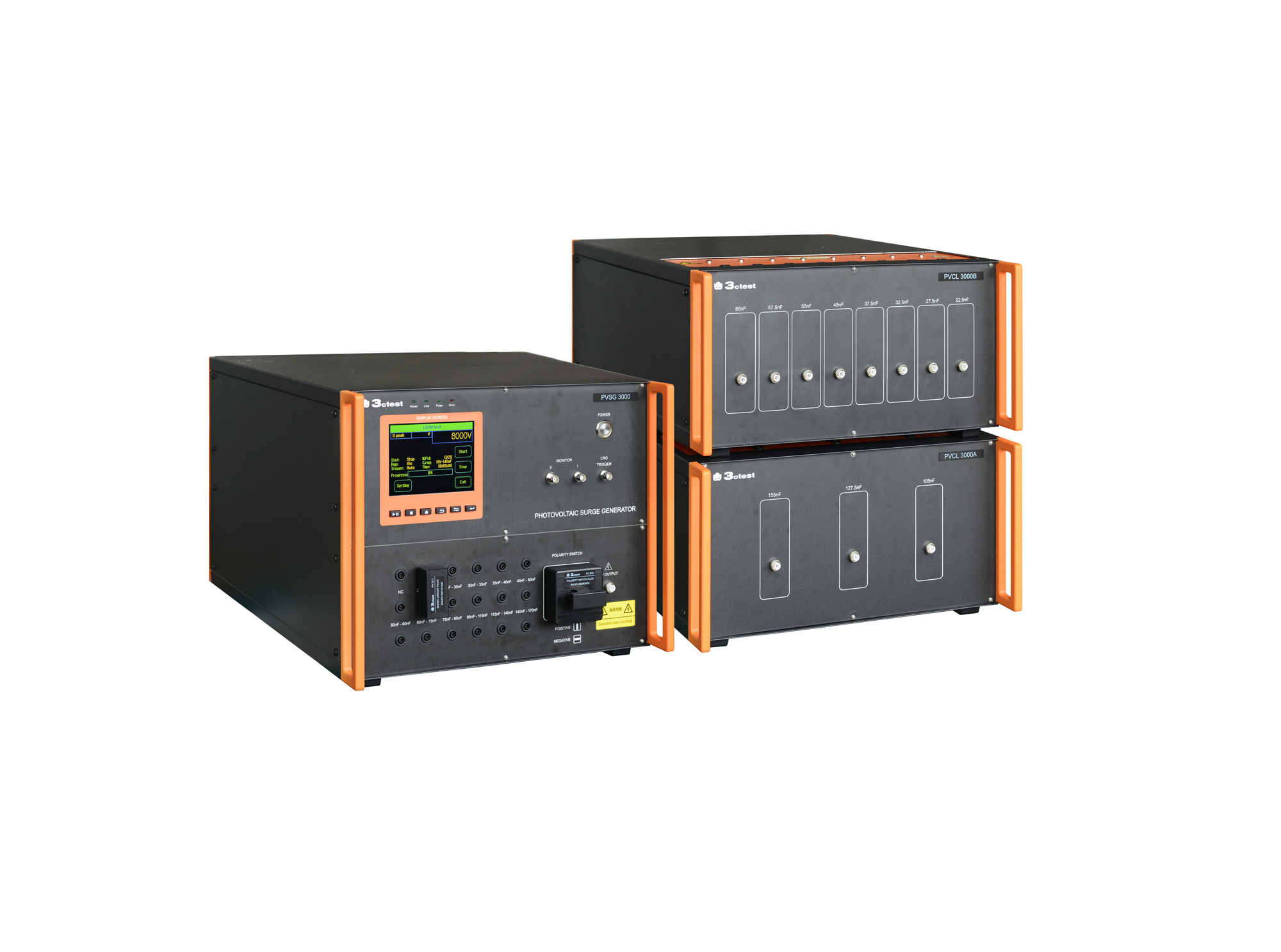

光伏冲击电压发生器

PVSG 3000

2kV-30kV ±3%

校准电压4kV/8kV起（视负载电容大小）

1.2μs ±30%

50μs ±20%

正 / 负

随负载电容

20nF至170nF，共11档，手动选择（短接插头）

20 nF – 25 nF，22.5 nF ±3%

25 nF – 30 nF，27.5 nF ±3%

30 nF – 35 nF，32.5 nF ±3%

35 nF – 40 nF，37.5 nF ±3%

40 nF – 50 nF，45 nF ±3%

50 nF – 60 nF，55 nF ±3%

60 nF – 75 nF，67.5 nF ±3%

75 nF – 95 nF，85 nF ±3%

95 nF – 115 nF，105 nF ±3%

115 nF – 140 nF，127.5 nF ±3%

140 nF – 170 nF，155 nF ±3%

8s-9999s（最短时间取决于实验电压）

1–9999

手动、自动、外部触发，示波器触发

前面板同轴端子监测：10 V @30 kV

触摸屏显示最大电压：30000 V

脉冲电压达不到设定值时，测试进程停止

倒计时显示
