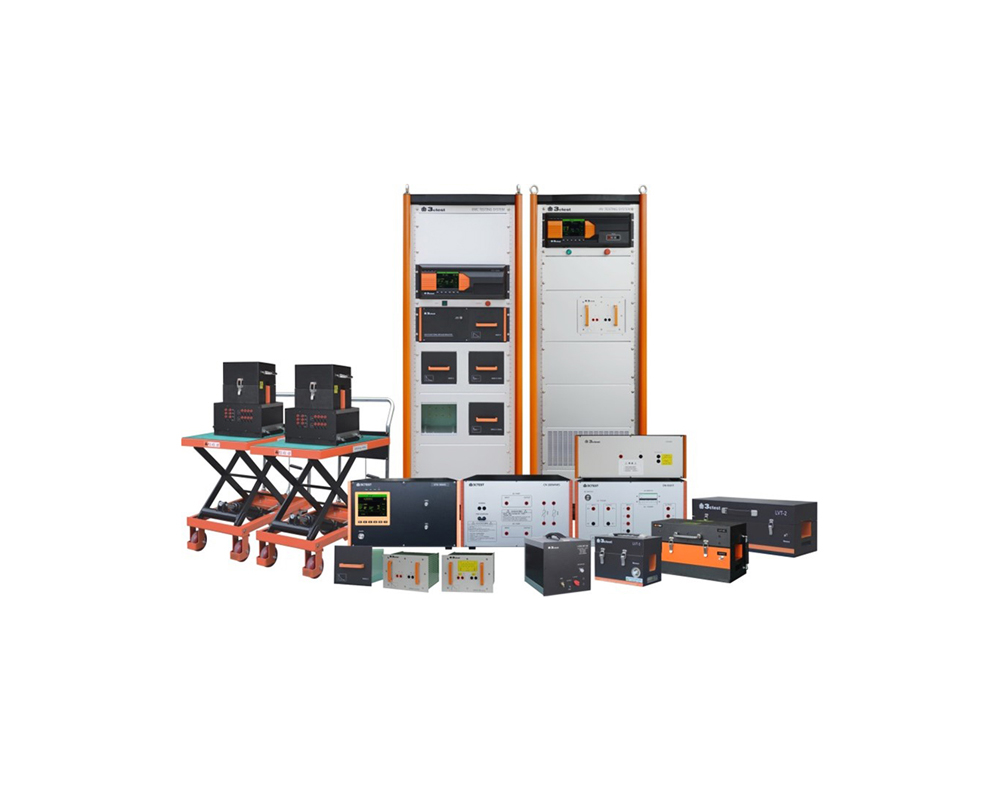

DO160机载设备雷电防护测试系统

LSS 160SM8

符合标准：DO-160G S22, MIL-STD-461G CS117（ WF2/1）

耦合模式

电缆感应CI; 对地注入GI

模块

WAVE 1-CI/GI

电流波形1

6.4 μs ± 20% / 69 μs ± 20%

单次回击输出

50 A ~ 4200 A （-0% ~ +20%）

多次回击输出

50 A ~2000 A （-0%   ~ +20%）（首波）

25 A ~ 1000 A （-0% ~ +50%）（后续波）

输出阻抗

≤0.5 Ω

后续波个数

1 ~ 14可设

后续波间时间间隔

10 ms ~ 200 ms可设，均匀模式和随机模式可选

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~99s（最小时间由输出幅值决定）

耦合器

LCT- L5B

EUT最大电源

电缆感应CI：无

对地注入GI：AC 230 V/32 A 50/60 Hz; DC 230 V/32 A

模块

WAVE 1-CIGI-IH

单次回击输出

50 A ~3200 A （-0%   ~ +20%）

多次回击输出

50 A ~1600 A（-0% ~ +20%）（首波）

25 A ~ 800 A （-0%   ~ +50%）（后续波）

电压波W4信号/电源引脚直接注入试验技术参数

符合标准：DO-160G S22

耦合模式

引脚直接注入PDI

模块

WAVE 4-PI

输出阻抗

5 Ω ± 10 %

电压/电流波形

6.4 μs ± 20% / 69 μs ± 20%

输出电压

50 V ~ 3000 V （-0% ~ +10%）

输出电流

10 A ~ 600 A （-0%   ~ +10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

EUT最大电源

230 V

EUT最高频率

800 Hz

电源功率阻断器

大于信号或电源电压峰值（非标准配置，由用户配置）

电压波W4电缆束电缆感应和对地注入试验技术参数

符合标准：DO-160G S22

耦合方式

电缆感应CI；对地注入GI

模块

WAVE 4-CI/GI

输出阻抗

≥0.5 Ω

电流波形4

6.4 μs ± 20% / 69 μs ± 20%

单次回击输出

50 V ~ 3000 V （-0% ~ +20%）

多次回击输出

25 V ~ 1000 V （-0% ~ +20%）（首波）

10 V ~ 500 V（-0% ~ +50%）（后续波）

后续波个数

1 ~ 14可设

后续波间时间间隔

10 ms ~ 200 ms可设，均匀模式和随机模式可选

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LVT-L5B

EUT最大电源

电缆感应CI：无

对地注入GI：AC 230 V/32 A 50/60 Hz；DC 230 V/32 A

电压波W5A信号/电源引脚直接注入技术参数

符合标准：DO-160G S22

耦合方式

引脚直接注入PDI

模块

WAVE 5A-PI

输出阻抗

1 Ω ± 10 %

电压/电流波形

40 μs ± 20%/120 μs ± 20%

输出电压

50 V ~ 3000 V（-0%   ~ +10%）

输出电流

50 A ~ 3000 A（-0%   ~ +10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

EUT最大电源

230 V

EUT最大频率

800 Hz

电源功率阻断器

大于信号或电源电压峰值（非标准配置，由用户配置）

电流波W5A电缆束电缆感应和对地注入试验技术参数

符合标准：DO-160G S22, MIL-STD-461G CS117（ WF4/5A）

耦合方式

电缆感应CI；对地注入GI

模块

WAVE 5A-CI/GI

输出阻抗

≤0.3 Ω

电流波形5A

40 μs ± 20% / 120 μs ± 20%

单次回击输出

50 A ~ 10000 A（-0%   ~ +20%）

多次回击输出

50 A ~ 2000 A（-0%   ~ +20%）（首波）

25 A ~ 1000 A （-0% ~ +50%）（后续波）

后续波个数

1 ~ 14可设

后续波间时间间隔

10 ms ~ 200 ms可设，均匀模式和随机模式可选

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LCT- L5B

EUT最大电源

电缆感应CI：无

对地注入GI：AC 230 V/32 A 50/60 Hz; DC 230 V/32 A

电压波W5B信号/电源引脚直接注入试验技术参数

符合标准：DO-160G S22

耦合模式

引脚直接注入PDI

模块

WAVE 5B-PI

输出阻抗

1 Ω ± 10%

电压/电流波形5B

50 μs ± 20% / 500 μs ± 20%

单次回击输出

50 V ~ 1600 V （-0% ~ +10%）（开路）

50 A ~ 1600 A （-0% ~ +10%）（短路）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

EUT最大电源

AC/DC 230 V

EUT最大频率

800 Hz

电源功率阻断器

大于信号或电源电压峰值（非标准配置，由用户配置）

电流波W5B电缆束电缆感应和对地注入试验技术参数

符合标准：DO-160G S22

耦合方式

电缆感应CI ；对地注入GI

模块

WAVE 5B-CI/GI

电流波形5B

50 μs ± 20% / 500 μs ± 20%

输出阻抗

≤0.3 Ω

单次回击输出

50 A ~ 5000 A （-0% ~ +20%）

多次回击输出

50 A ~ 2000 A （-0% ~ +20%）（首波）

25 A ~ 1000 A （-0% ~ +50%）（后续波）

后续波个数

1 ~ 14可设

后续波间时间间隔

30 ms ~ 200 ms可设，均匀模式和随机模式可选

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LCT - L5B

EUT最大电源

电缆感应CI：无

对地注入GI：AC 230 V/32 A 50/60 Hz; DC 230 V/32 A

中等宽度脉冲（ IP）电流波W1技术参数

符合标准：GJB 8848

耦合方式

对地注入

模块

WAVE 1-I

电流波形

6.4 μs ± 20% / 70 μs ± 20%

输出电流

50 A ~ 4000 A (±10%)

极性

正、负

试验次数

1 ~ 99

试验重复率

8 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LCT- L5B

中等宽度脉冲（IP）电压波W4技术参数

符合标准：GJB 8848

耦合方式

对地注入

模块

WAVE 4-V

电压波形

6.4 μs ± 20% / 70 μs ± 20%

输出电压

50 V ~ 2200 V（±10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

长脉冲（LP）电压波W5A技术参数

符合标准：GJB 8848

耦合方式

对地注入

输出模块

WAVE 5A-V

电压波形

40 μs ± 20% / 120 μs ± 20%

输出电压

1000 V ~ 2500 V（±10%）

极性

正或负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

长脉冲（LP）电流波W5A技术参数

符合标准：GJB 8848

耦合方式

对地注入

模块

WAVE 5A-I

电流波形

40 μs ± 20% / 120 μs ± 20%

输出电流

1000 A ~ 14000 A （±10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LCT- L5B

长脉冲（LP）电压波W5B技术参数

符合标准：GJB 8848

耦合方式

对地注入

模块

WAVE 5B-V

电压波形

50 μs ± 20% / 500 μs ± 20%

输出电压

1000 V ~ 2200 V （±10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

10 s ~ 99 s（最小时间由输出幅值决定）

长脉冲（LP）电流波W5B技术参数

符合标准：GJB 8848

耦合方式

对地注入

模块

WAVE 5B-I

电流波形

50 μs ± 20% / 500 μs ± 20%

输出电流

1000 A ~ 10000 A（±10%）

极性

正、负

试验次数

1 ~ 99

试验重复率

8 s ~ 99 s（最小时间由输出幅值决定）

耦合器

LCT - L5B
