全尺寸碳纤维叶片雷电测试技术方案

全尺寸碳纤维叶片雷电测试技术方案

一. 国内风电叶片雷击现状

随着风机单机容量提升，叶片尺寸不断增大，同时风电项目大规模投向高海拔山地、沿海/海上区域，叶片中段雷击故障占比显著上升。统计数据表明：2018 年以前，叶片叶中段雷击附着占比仅 8%~12%；2023-2025 年，叶片叶中段雷击附着占比已经达到 25%~30%。

1.1. 高海拔山地工况诱因

· 高海拔地区空气稀薄，大气绝缘强度下降，雷电起始击穿电压降低，弱雷电先导即可触发放电；

· 山地地形开阔无遮挡，风机成为区域制高点，容易激发上行先导，主动引雷；

· 高海拔地区雷电多表现为短距离、分散式先导放电，雷电先导容易发生偏移，击中电场突出的叶片中段位置。

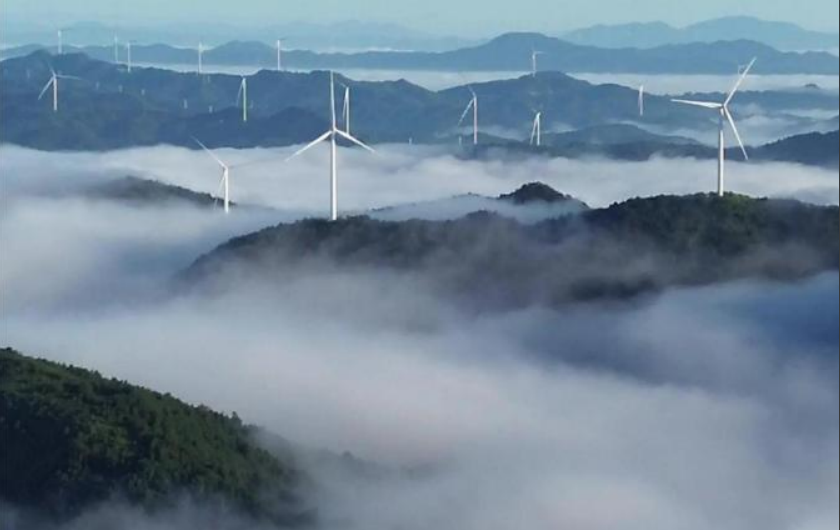

图1  高海拔风场

1.2.沿海/海上工况诱因

· 沿海、海上环境盐雾浓度高，叶片表面积累导电盐层，叶片表面绝缘电阻下降，叶片全域电场重新分布，叶中壳体电场畸变程度加剧；

· 海洋环境湿度大，雷电放电路径阻抗降低，放电概率提升；原本不足以造成击穿的弱雷暴，也会在叶中区域诱发爬电、电弧以及基体击穿损伤。

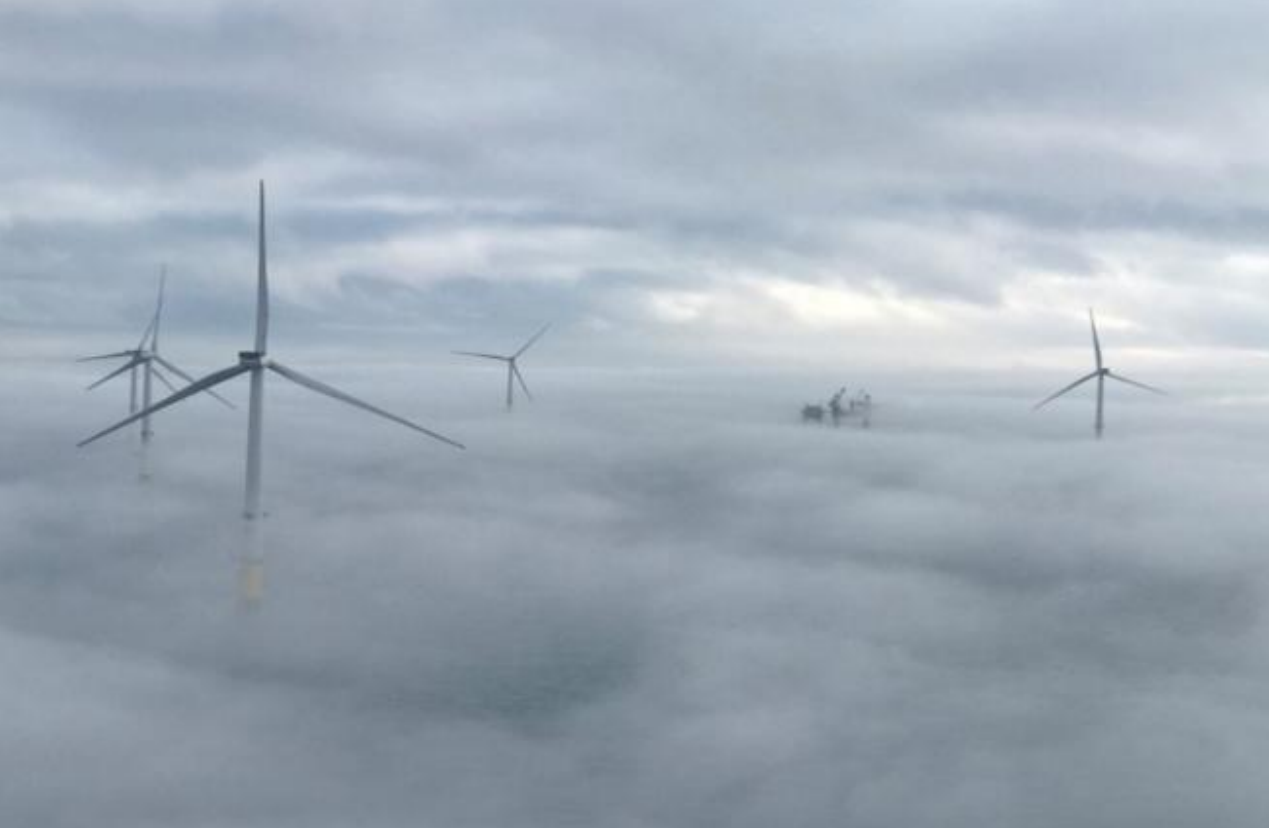

图 2 沿海、海上风场

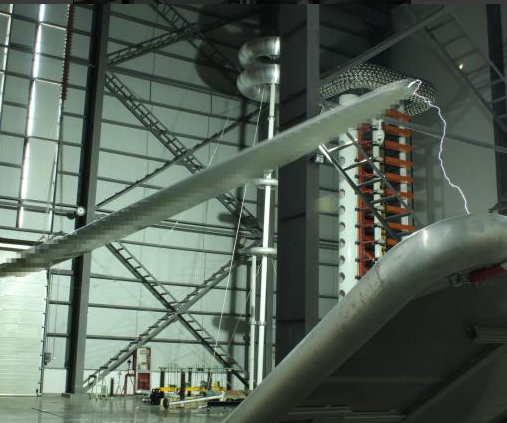

二. 国内风电叶片雷击现状（续）

行业传统验证手段为叶尖小样雷电测试，小样无法还原全尺寸叶片的电场分布，难以复现叶中雷击风险，因此需要开展全尺寸碳纤维叶片雷电高压附着测试。测试核心目的如下：

· 真实还原碳纤维叶片全域电场分布与雷电附着、闪络规律，弥补小样测试尺度不足、工况失真的验证缺陷。

· 校验接闪系统引闪可靠性，避免碳纤维壳体直接接闪、沿面闪络与基体击穿问题。

· 全面排查叶片叶中段、防雷系统金属连接位置的高压绝缘薄弱点，识别特定叶型碳纤维叶片雷击风险区域。

· 验证防雷布局、绝缘隔离的设计合理性，考核高压雷电对碳纤维基体及层间结构的损伤影响，规避结构失效隐患。

· 建立全尺寸碳纤维叶片雷电高压试验数据库，对标国标、IEC 标准要求，为产品优化、工艺迭代、合规认证及现场运维提供技术支撑。

三.测试要求

3.1. 试品状态要求

量产一致：受试叶片为全尺寸成品叶片，结构、防雷防护结构与量产产品完全保持一致。

基线检测：测试完成外观检查、绝缘检查以及无损检测，排除叶片预先存在的初始损伤。

真实安装：模拟风机实际运行姿态；采用绝缘支撑结构，避免支撑结构干扰叶片周边电场。

图 5  大尺寸碳纤叶片

3.2. 试验环境与配套要求

场地要求：试验场地具备充足净空空间，无金属干扰物；支持叶片多姿态调节，优先选用室内测试场地。

电源要求：测试区域 100 m 范围内配置 380 V 三相供电电源。

接地区域：优先选用土质松软区域做试验接地，接地极埋深≥0.5 m，接地装置距离建筑物≥1 m。

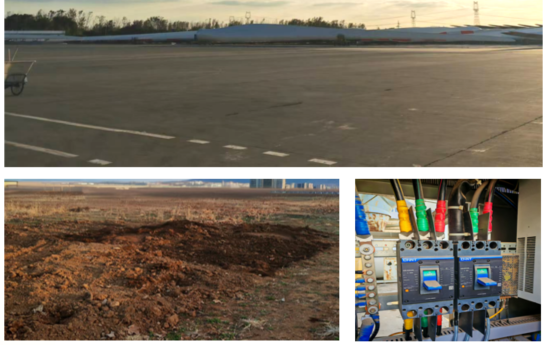

图 6 试验环境与配套要求

3.3. 测试设备与工况

测试设备：移动式冲击电压发生器。

全域覆盖：测试区域包含叶尖、叶片前缘、壳体中部、叶根等关键位置。

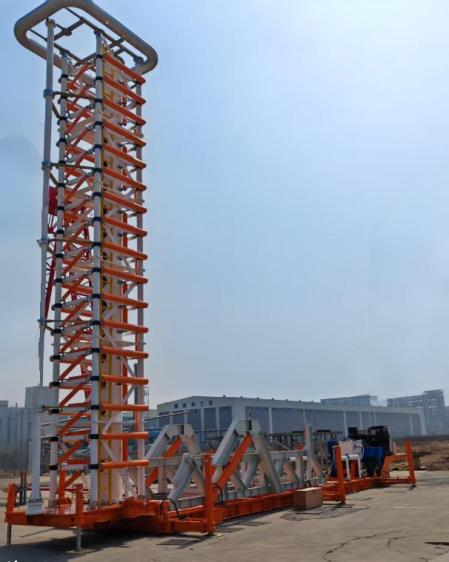

图 7 测试设备与工况

3.4. 合格判据：安全与性能双重验证

判定核心围绕有效接闪、表面无损、结构完好三大维度：雷电先导需稳定附着于预设接闪装置；叶片表面无闪络、击穿、灼烧或碳化痕迹；试验后叶片结构无新增分层、脱粘等结构性损伤。

3.5. 安全与溯源：规范管控与全程可查

高压试验区域：设置独立高压安全隔离区，配置全套专业安全防护设施。

规范操作：严格按照试验操作规程开展叶片吊装、高压发生器操控等全部试验工序。

试验资料管控：冲击波形、监测影像、检测数据分类归档保存，实现试验过程可追溯、试验结果可复核，保障测试科学合规。

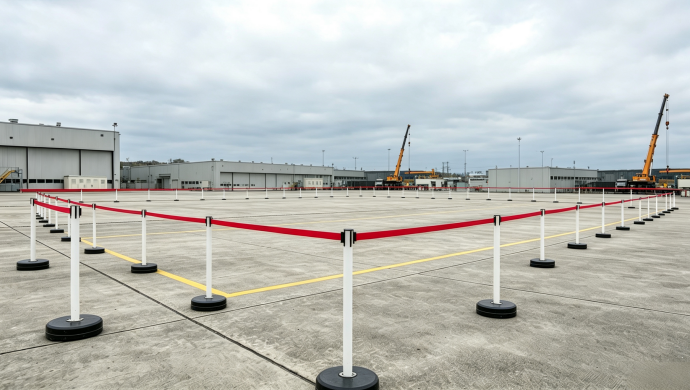

图 8  安全与溯源

四.测试项目与测试风险

4.1. 主要测试项目

· 全尺寸碳纤维叶片叶尖 15% 以外区域雷击接闪或击穿现象测试；

· 全尺寸碳纤维叶片叶中区域雷击闪络及击穿放电路径观测；

· 全尺寸碳纤维叶片外表面金属网有效防护范围验证；

· 碳纤维叶片内置传感器的雷电影响及有效安全距离验证。

4.2. 测试难点与风险

· 全尺寸叶片防雷测试对比传统小样防雷测试，技术差异大、实施难度高；

· 新试验场地配套条件约束，需要完成场地、接地、供电的配套建设；

· 测试样件尺寸大幅增大，叶片布置、转运流程复杂，操作不当易产生安全风险。

五.测试场地布置

5.1. 接地平面布置

综合评估全尺寸叶片外形参数（叶片长度、最大弦长、预弯量）、重量、操作便利性与安全要求，采用升降车侧向悬挂接地金属网，实现叶片各个面的全方位雷电附着验证；分别开展叶片压力面 (PS)/ 吸力面 (SS) 初始雷电先导附着测试、叶片前缘/后缘初始雷电先导附着测试。

图 9  悬挂接地金属网

5.2. 试验环境与配套要求

高压路径检查：冲击电压发生器输出引线与叶片以外其他物体保持安全放电距离，建议安全距离不小于 3 m。

接地回路检查：试验前完成全部接地回路连接状态检查。若高压设备放电后示波器出现重启现象，应优先排查接地回路连接状态以及接地区域接地电阻。

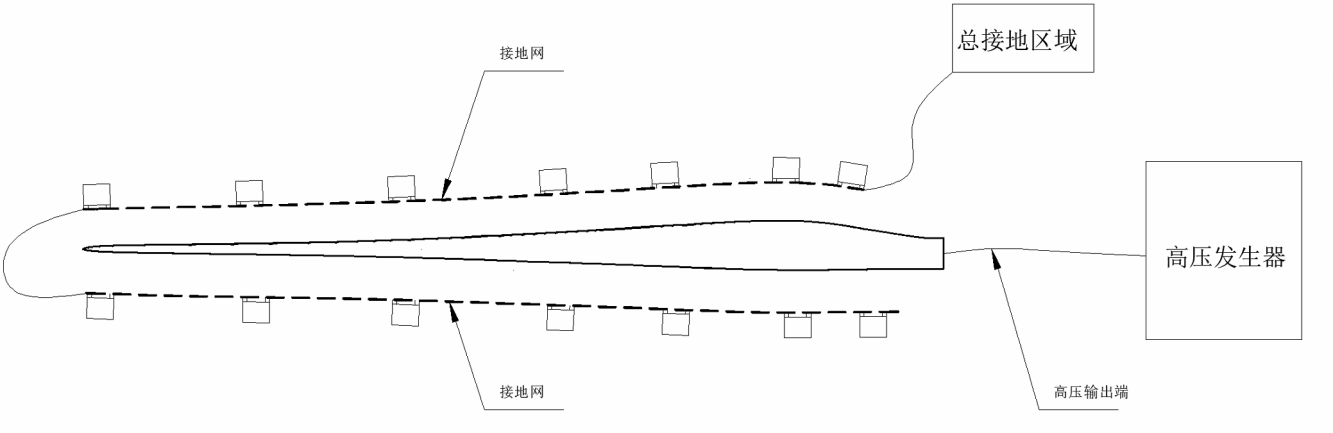

图 10  高压与低压接地回路

六.测试场地布置（续）

6.1. 测试服务

· 苏州安规电磁科技有限公司具备场外测试经验，以专业、高效的服务满足客户要求；

· 全尺寸碳纤维叶片的雷电测试方案可为碳纤维飞机部件的雷电测试提供测试经验。

6.2. 测试设备

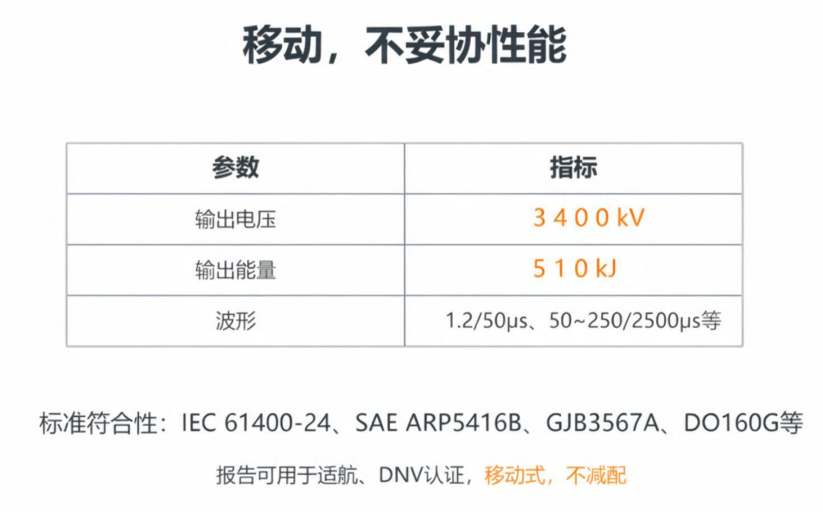

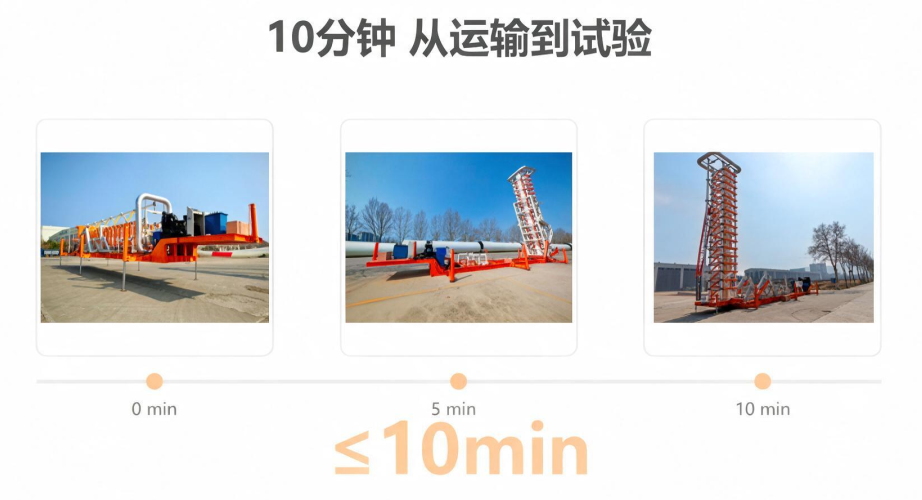

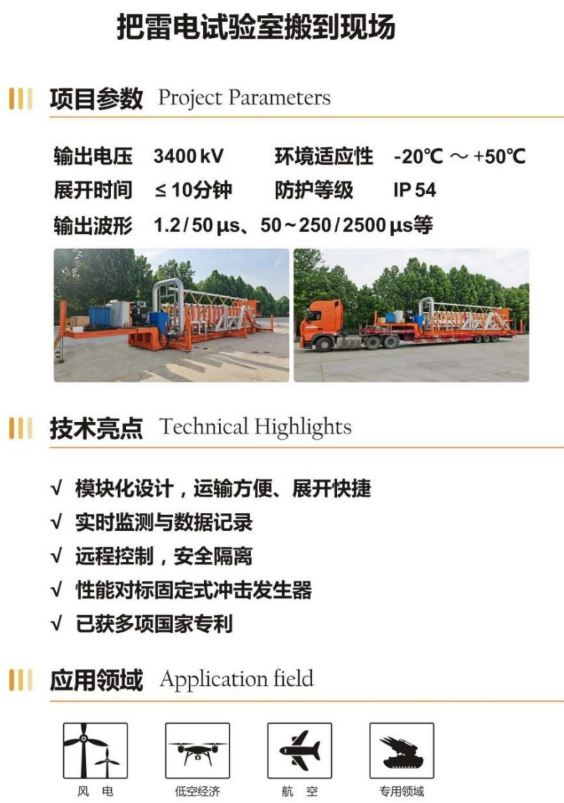

2026 年 6 月，在 2026 全国第四届复杂电磁环境效应测试技术及防护论坛上，苏州泰思特电子（3CTEST）联合苏州安规电磁正式发布3.4MV移动式冲击电压发生器，将标准化雷电实验室直接部署至客户现场，解决风电、低空 eVTOL、航空整机雷电试验转运、场地、取证多重痛点。
