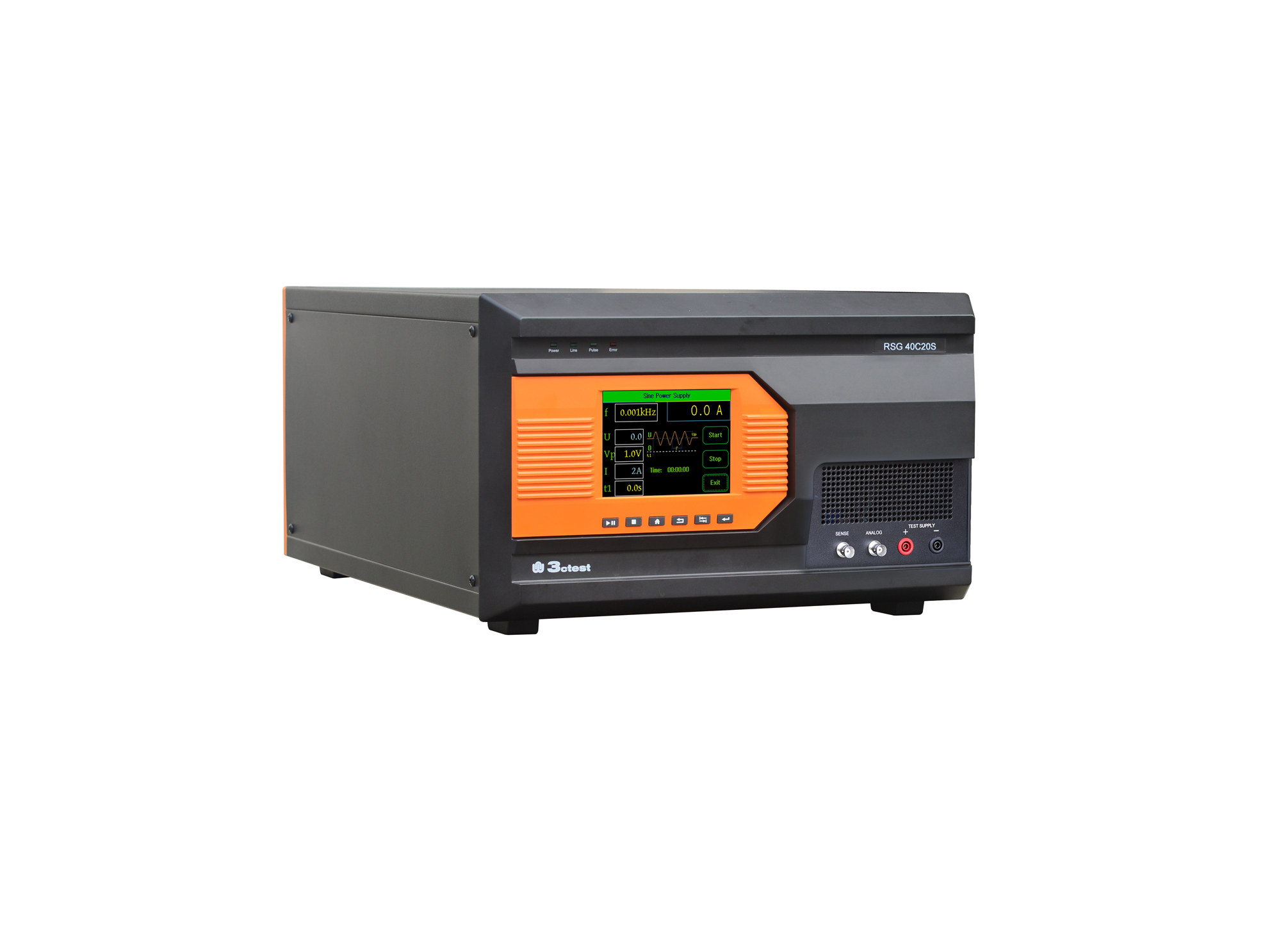

纹波信号发生器

RSG 40C20S

RSG 40C20S纹波信号发生器用于低频磁场抗扰度和电源线传导敏感度测试，符合ISO 11452-8、GJB 151C CS101标准，采用第三代控制平台设计，控制智能化、操作简单，ISO 11452-8低频磁场抗扰度测试需搭配PC软件AutoLab使用，GJB 151C CS101测试需搭配PC软件EMC(CS101)使用，适用于汽车电子及军用设备的试验。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

产品特点

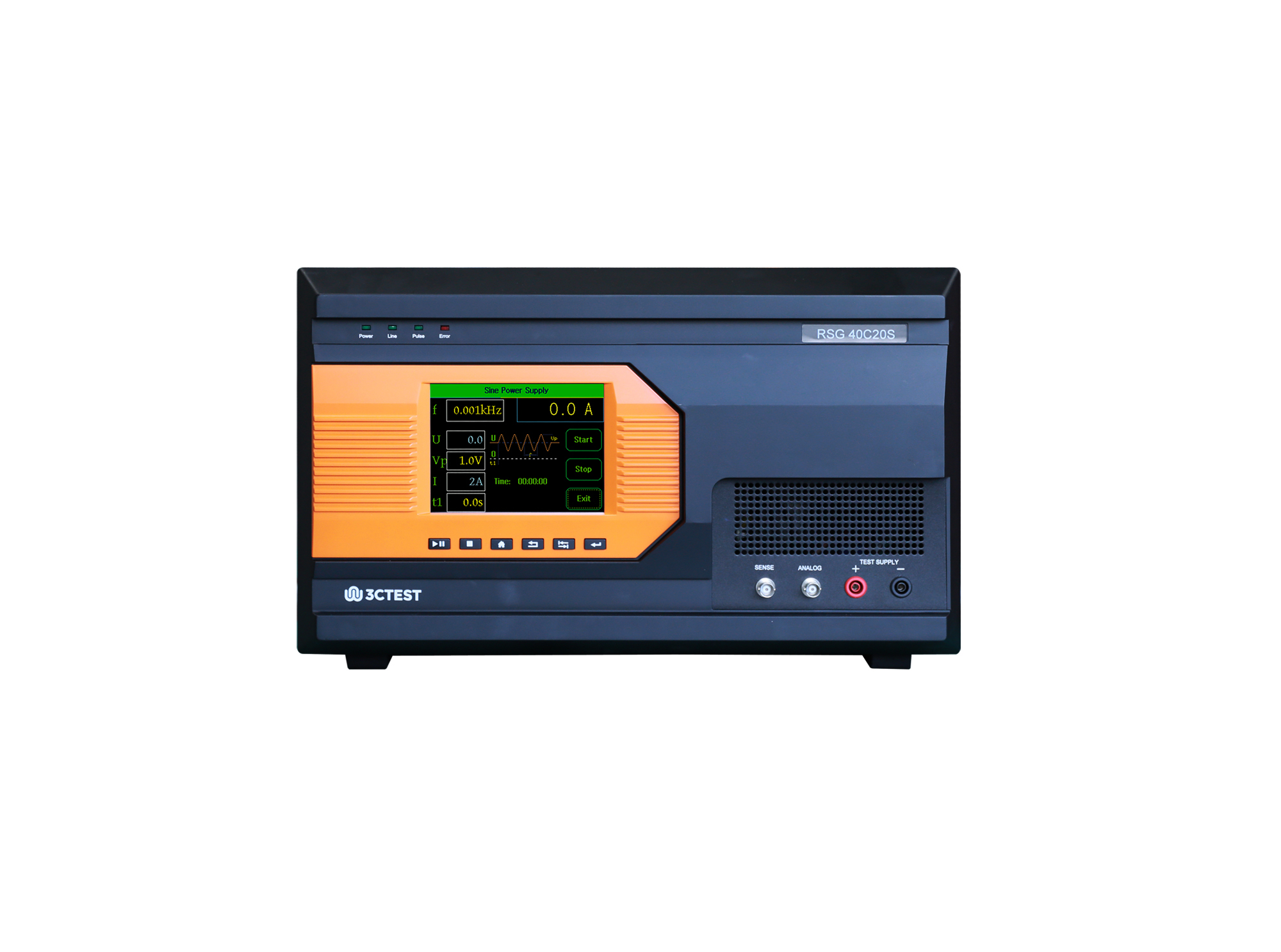

> 5.7英寸彩色触摸屏前面板操作

> 符合ISO 11452-8、GJB 151C标准要求

> 一体化的设计使系统更加简便、安全、耐用

> 关键器件采用优质进口材料，质量可靠、外观精美、操作舒适

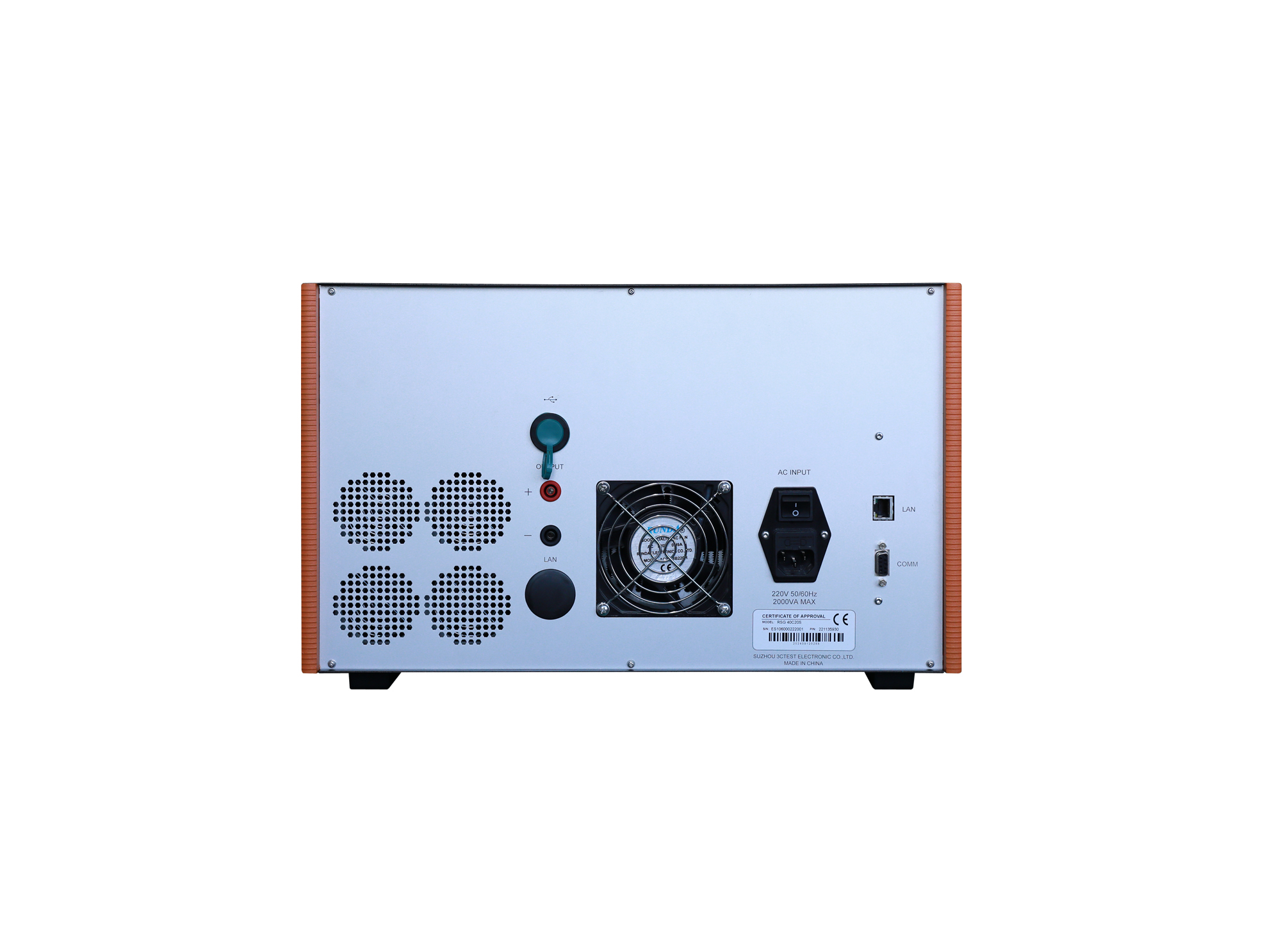

> USB、以太网、RJ45接口，用于PC远程控制、打印测试报告

> 用于低频磁场抗扰度和电源线传导敏感度测试

产品标准

ISO标准

ISO 11452-8

GJB标准

GJB 151C

应用行业

产品参数

技术参数

符合标准ISO 11452-8
磁场强度	TBR 100辐射环（15 Hz~150 kHz）：0.3 A/m ~ 1,000 A/m 依据频率变化 TBR 300辐射环（DC）：90 A/m ~ 3,000 A/m TBR 1500辐射环（DC）：90 A/m ~ 15,000 A/m TYXH 03100亥姆霍兹线圈（15 Hz~150 kHz）：0.3 A/m ~ 1,000 A/m 依据频率变化 TYXH 03300亥姆霍兹线圈（DC）：90 A/m ~ 3,000 A/m TYXH 06300亥姆霍兹线圈（DC）：90 A/m ~ 3,000 A/m
标准频率范围	DC，15 Hz ~ 150 kHz 正弦波（取决于线圈）
电流畸变率	< 5%
磁场精度	≤±5% ± 0.5 A/m
频率误差	≤±0.1%
符合标准 GJB 151C CS101
输出电压	-40 V ~ +40 V
输出电流	Max 20 A，连续
标准频率范围	25 Hz ~ 150 kHz
频点驻留时间	1 s ~ 120 s
注意：需要配套合适的耦合变压器如TPT-CS101-50B

通用参数

产品配件

选配附件

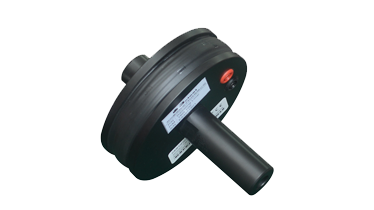

1	辐射环	型号: TBR 100 频率范围：15 Hz ~ 150 kHz 交流磁场强度：0.3 A/m ~ 1000 A/m（依据频率变化）
2	辐射环	型号: TBR 300 直流磁场强度：90 A/m ~ 3000 A/m
3	辐射环	型号: TBR 1500 直流磁场强度：90 A/m ~ 15000 A/m
4	交变亥姆霍兹线圈	型号: TYXH 03100 频率范围：15 Hz ~ 150 kHz 交流磁场强度：0.3 A/m ~ 1000 A/m（依据频率变化）
5	亥姆霍兹线圈	型号: TYXH 03300 直流磁场强度：90 A/m ~ 3000 A/m
6	亥姆霍兹线圈	型号: TYXH 06300 直流磁场强度：90 A/m ~ 3000 A/m
7	汽车抗扰度测试软件	型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 11452-8标准测试。
8	系统集成软件	型号：EMC(CS101) 支持Windows 10系统，支持USB通信模式，实现远程校准和测试操作，满足GJB 151C CS101标准测试。
9	耦合变压器	型号：TPT-CS101-50B 配合RSG 40C20S实现GJB 151C CS101试验。

标配附件

电源线、保险丝、测试线、接地线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：纹波信号发生器下一页：辐射环返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50/60Hz
保险丝	10 A
主机频率范围	DC ~ 300 kHz
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	6U 450 mm(W)280 mm(H)620 mm(D)
仪器重量	约30 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

纹波信号发生器 RSG 40C20S
