慢速阻尼振荡波模拟器

DOS 300系列

DOS 300系列阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象。

产品概述

DOS 300系列阻尼振荡波模拟器可以模拟安装在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象以及由隔离刀闸切合高压母线产生的阻尼振荡磁场现象。DOS 300能够完成 IEC 61000-4-18标准要求的慢速阻尼振荡波的测试以及IEC 61000-4-10阻尼振荡磁场的测试（选配）。

产品特点

> 5.7英寸彩色触摸屏前面板操作

> 最高电压可达3.3 kV

> 最高可输出持续100 A/m磁场强度（选配）

> 内置三相耦合/去耦网络，最大电流可达300 A

> LAN以太网接口，用于远程控制

产品标准

IEC标准

GB/T标准

ANSI标准

ANSI C37.90

应用行业

产品参数

技术参数

符合标准IEC 61000-4-18慢速阻尼振荡波形
试验电压范围	0.2 kV ~ 3.3 kV，±10%（源端口）
极性	正、负（磁场有正负极模式）
源阻抗	200 Ω ± 20%
上升时间	75 ns ± 20%
重复频率	1 Hz ~ 500 Hz可调 100 kHz (1 Hz ~ 50 Hz)、校验频率为40 Hz 1 MHz (1 Hz ~500 Hz)、校验频率为400 Hz
震荡频率	100 kHz、1 MHz，±10%
衰减率	Pk5＞Pk1的50%，Pk10＜Pk1的50%
脉冲持续时间	1 s ~ 99 s
脉冲间隔	1 s ~ 99 s
重复次数	1 ~ 999
触发方式	自动、手动
同步	0° ~ 360°, 1°步进设置或随机方式
耦合网络	内置三相交、直流自动耦合/去耦网络
符合标准IEC 61000-4-10阻尼振荡磁场
试验电流范围	5 A ~ 120 A ，±10%
极性	正、负、先正后负
重复频率	1 Hz ~ 500 Hz可调 100 kHz (1 Hz ~ 50 Hz)、校验频率为40 Hz 1 MHz (1 Hz ~500 Hz)、校验频率为400 Hz
振荡频率	100 kHz、1 MHz，±10%
衰减率	Pk5＞Pk1的50%，Pk10＜Pk1的50%
脉冲持续时间	1 s ~ 99 s
脉冲间隔	1 s ~ 99 s
重复次数	1 ~ 999

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

DOS 300系列选型

序号	型号	满足标准及EUT带载能力
1	DOS 300(122X10)	4U机箱，满足IEC 61000-4-18标准，单相AC 220 V 10 A
2	DOS 300(1384016)	4U机箱，满足IEC 61000-4-18标准，三相AC 380 V 16 A/DC 400 V 16 A
3	DOS 300(138X16)	4U机箱，满足IEC 61000-4-18标准，三相AC 380 V 16 A
4	DOS 300(2XXX)	4U机箱，满足IEC 61000-4-10标准，无内置网络
5	DOS 300(3384016)	4U机箱，满足IEC 61000-4-10/IEC 61000-4-18标准，三相AC 380 V 16 A/DC 400 V 16 A
6	DOS 300.2(1384032)	22U机柜，满足IEC 61000-4-18标准，三相AC 380 V 32 A/DC 400 V 32 A
7	DOS 300.2(14410032)	22U机柜，满足IEC 61000-4-18标准，三相AC 440 V 32 A/DC 1000 V 32 A
8	DOS 300.2(169100100)	22U机柜，满足IEC 61000-4-18标准，三相AC 690 V 100 A/DC 1000 V 100 A
9	DOS 300.2(3100150100)	22U机柜，满足IEC 61000-4-10/IEC 61000-4-18标准，三相AC 1000 V 150 A/DC 1500 V 100 A
10	DOS 300.2(3384032)	22U机柜，满足IEC 61000-4-10/IEC 61000-4-18标准，三相AC 380 V 32 A/DC 400 V 32 A
11	DOS 300.2(3694032)	22U机柜，满足IEC 61000-4-10/IEC 61000-4-18标准，三相AC 690 V 32 A/DC 400 V 32 A
12	DOS 300.3(170150300)	35U机柜，满足IEC 61000-4-18标准，三相AC 700 V 300 A/DC 1500 V 300 A

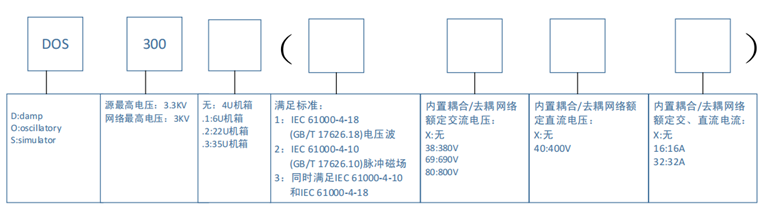

DOS 300系列命名参考：

DOS 300系列命名参考.png

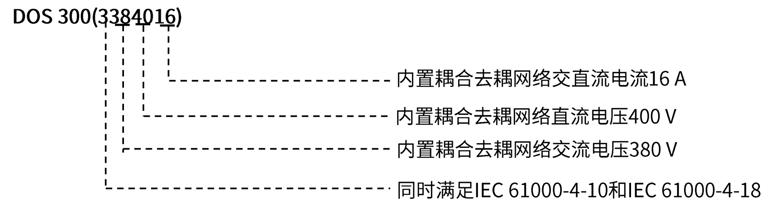

以DOS 300(3384016)举例：


立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：交直流（变频）磁场干扰模拟器下一页：磁场线圈返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50 Hz/60 Hz
保险丝	6 A
最大功耗	200 W
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	4U 450 mm(W)190 mm(H)620 mm(D) 22U 600 mm(W)1250 mm(H)800 mm(D) 35U 600 mm(W)1850 mm(H)800 mm(D)
仪器重量	6U约 30 kg 22U约 200 kg 35U约 550 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	非屏蔽不对称通信线阻尼振荡波耦合去耦网络	型号：CDN 418AFL8 脉冲电压：4 kV（6 kV可定制）耦合模式：线对线、线对地通信频率：＜5 MHz 数据速率：高达5 MBit/s 工作电压：最大12 V DC 工作电流：最大4 A 去耦电感：20 mH 残余电压：90 V
2	非屏蔽对称高速通信线阻尼振荡波耦合去耦网络	型号：CDN 418TH8 脉冲电压：4 kV（6 kV可定制）耦合模式：4对8线非屏蔽对称通信频率：10 MB/100 MB/1000 MB 数据速率：高达1000 MBit /s 工作电压：最大250 V DC 工作电流：最大1 A 去耦电感：20 mH 残余电压：＜10%
3	数据和控制线耦合去耦网络	型号：CDN 418CAN 脉冲电压：≥3 kV 耦合模式：CAN H+CAN L同时对地 / LIN对地通信频率：<5 MHz 数据速率：CAN 10 MBit/s；LIN 100 kBit/s 工作电压：最大12 V DC 工作电流：最大2 A 残余电压：＜25 V
4	磁场线圈	型号：TCXS111 磁场强度：1 A/m ~ 400 A/m 1.26 μT ~ 504 μT 线圈因数（典型）：0.87 线圈匝数：单匝磁场方向：90°/180° 最大通流能力：AC 120 A Max. 持续测试时间：≤100 A/m 持续，8 h；＞100 A/m 短时，10 s 频率范围：50 Hz/60 Hz 线圈尺寸：1000 mm (D) * 1000 mm (W) 整体线圈尺寸（含固定轴）：1400 mm (D) * 1000 mm (W) 线圈高度可调行程：500 mm 包装尺寸：1500 mm (D) * 1250 mm (W) * 200 mm (H) 重量：约10 kg
5	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
