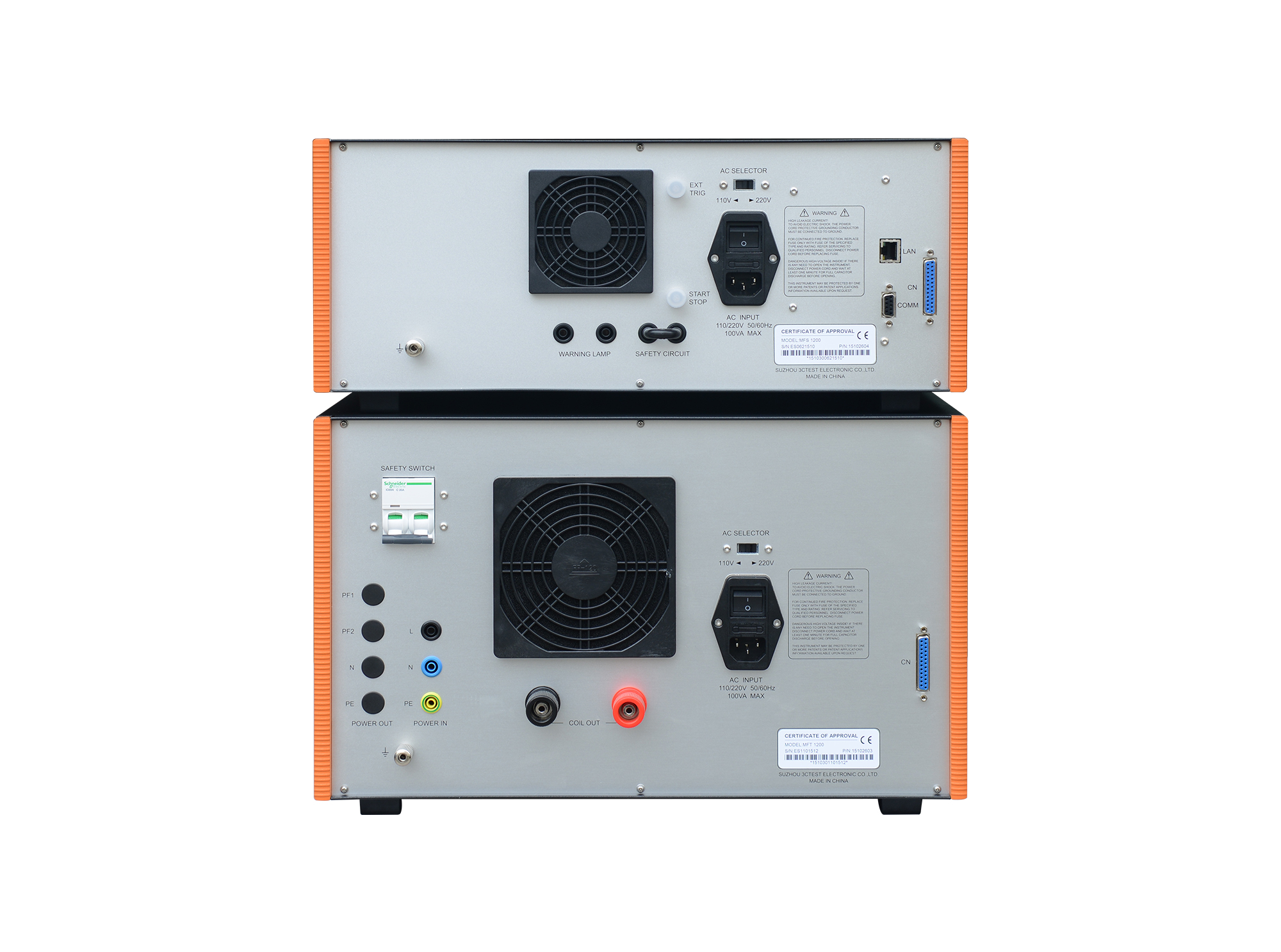

工频磁场干扰模拟器

MFS 1200

MFS 系列工频磁场干扰模拟器是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。

产品概述

MFS 系列工频磁场干扰模拟器是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。该仪器完全符合IEC 61000-4-8和GB/T 17626.8标准的要求，可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。它可以模拟住宅、商业区、工矿企业和放电厂，以及中、高变电所的磁场环境。


典型测试连接示意图：


产品特点

> 5.7寸彩色触摸屏前面板操作；
> 全兼容IEC 61000-4-8测试；
> 电压、电流大于额定值电磁继电器保护；
> 温度保护功能；
> 通过Autolab软件对试验场强进行排程设置，节省试验时间；
> 以太网RJ45接口，用于PC远程控制；

> 打印测试报告。

产品标准

IEC标准

IEC 61000-4-8

GB/T标准

GB/T 17626.8

EN标准

EN 61000-4-8

应用行业

产品参数

符合IEC 61000-4-8工频磁场测试

符合标准	IEC/EN 61000-4-8、GB/T 17626.8
MFS 400磁场强度	TCXS111 单匝1m*1m正方形磁场线圈； 1-100A/m持续,100-400A/m(1-10s短时)
MFS 1200磁场强度	TCXS113三匝1 m*1 m正方形磁场线圈： 1-300 A/m持续；300-1200 A/m(1-10 s短时)
磁场输出精度	误差小于设置输出值的1dB （极小磁场强度如1A/m需试验前手动调节校准）
电流波形	50Hz/60Hz 正弦波
电流畸变率	<5%
波形间隔时间	1-9999s
试验持续时间	1-28800s
触发方式	自动、手动、外部信号触发
磁场线圈尺寸	1m*1m或其他
磁场线圈形状	矩形或其他

通用参数

产品配件

随机标配

MFS主机、磁场线圈、电源电缆、EUT供电电缆、网线、电源线、接地线5米、出厂检测报告、质保书、说明书

MFS 400选配附件

MFS 1200选配附件

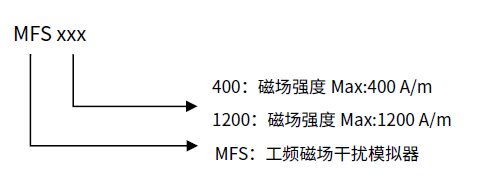

产品选型

MFS 400	磁场强度Max:400A/m
MFS 1200	磁场强度Max:1200A/m

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：暂无下一页：直流磁场干扰模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 110V/220V，(±10%)，50/60Hz(大陆地区默认AC 220V)
保险丝	6A
最大功耗	100W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
检测输出方式	标准1米同轴线
机箱尺寸	4U/6U
仪器重量	约35Kg+68Kg
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa

1、MFT 400	工频磁场调节装置
2、TCXS111	1m*1m 线圈
3、VMT 2216SV	220V 16A 含变化
4、VMT 2216S	220V 16A 不含变化
5、PC控制软件EMSLab 支持Windows XP and Windows 7它使用方便、用户界面美观、直观、各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。

1、MFT 1200	工频磁场调节装置
2、TCXS113	1m*1m 线圈
3、TCXH1110	1m*1m 赫姆霍兹
4、VMT 2216SV	220V 16A 含变化
5、VMT 2216S	220V 16A 不含变化
6、PC控制软件EMSLab

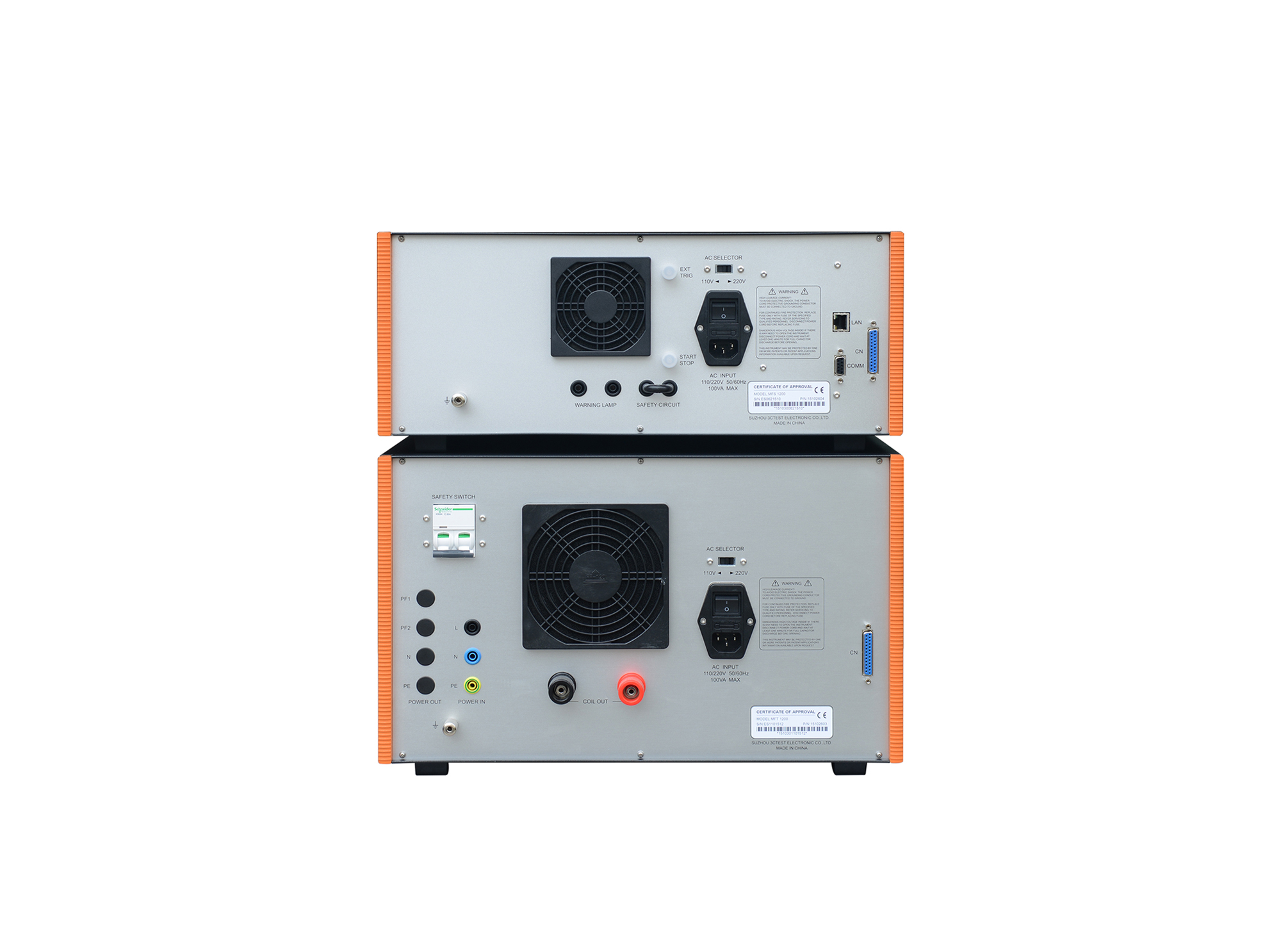

工频磁场干扰模拟器 MFS 1200
