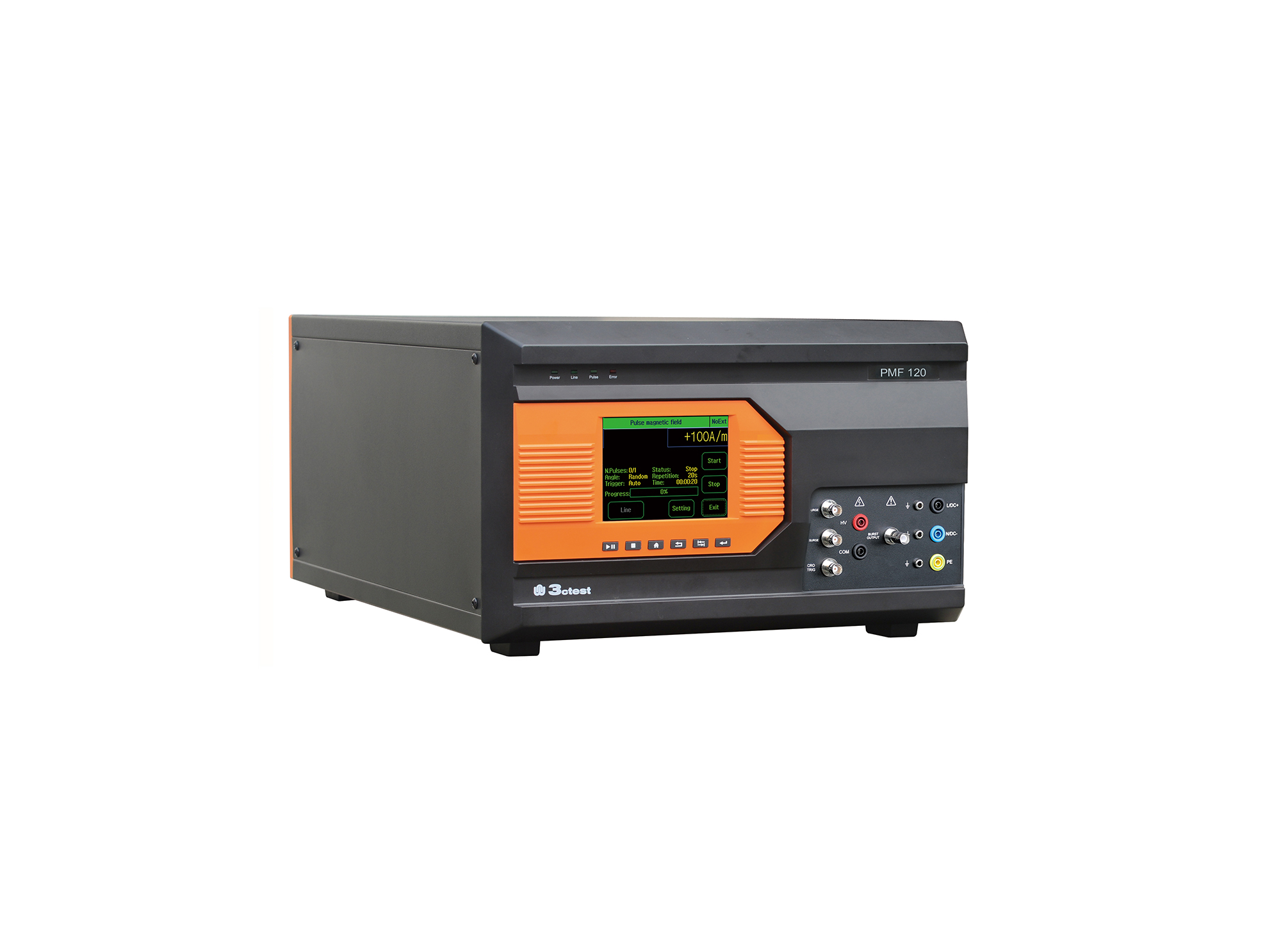

PMF 120是一台智能型浪涌脉冲磁场测试设备，是针对国际标准、各类产品标准对脉冲磁场抗扰度试验的特点和要求所专门设计。测试磁场强度最大可达1200A/m。
PMF 120是一台智能型浪涌脉冲磁场测试设备，是针对国际标准、各类产品标准对脉冲磁场抗扰度试验的特点和要求所专门设计。测试磁场强度最大可达1200A/m。满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求。通过触摸屏操作实现全自动控制。为您提供多种测试所需附件，用来满足各种被试品应用需求。
> 5.7寸彩色触摸屏前面板操作> 测试编排程功能> 以太网、RJ45接口，用于PC远程控制、打印测试报告
磁场强度(1*1m线圈)
100 A/m ~ 1200 A/m
磁场强度 (1*2.6m线圈)
100 A/m ~ 880 A/m
线圈波形(1*1m单匝)
8 μs(+ 2.4 μs /- 0.8 μs)，20 μs(+ 6 μs/-2 μs)
线圈波形 (1*2.6m单匝)
8 μs(+ 3.2 μs/- 0.8 μs)，20 μs( + 8 μs/ -2 μs)
试验间隔时间
5 ~ 99 s（最短取决于磁场强度）
实验次数
1 ~ 999次
试验模式
可选排程模式
极性
正、负、先正后负
磁场线圈尺寸
1 m x 1 m，其他
磁场线圈形状
矩形、其他
显示屏
5.7英寸TFT触摸屏
工作电源范围
100 ~ 264 V AC, 47 ~ 63 Hz
保险丝
6A
最大功耗
300 W
通讯方式
以太网LAN
外部控制方式
25针并口线
外部触发输入
BNC, 5V TTL
CRO触发输出
运行控制输入
脉冲触发方式
手动、自动、外部触发
外部同步输入
20 ~ 400 V, 45 ~ 65 Hz
警告灯输出
多芯接插件输出, 匹配外置告警灯模块(选配)
安全电路
安全环短接, 安全回路开路时停止工作
失效检测
失效时前面板LCD显示, 并中断仪器工作
仪器工作状态指示
LED指示、LCD显示
仪器接地连接方式
使用扁平接地线
机箱尺寸
6U L * W * H: 620 * 450 * 280 mm
仪器重量
约50 kg
环境范围
15 ℃ ~ 35℃
气压范围
86 kPa ~ 106 kPa
湿度范围
45% ~ 75%
电源线、保险丝、测试线、接地线、说明书
磁场线圈
型号：TCXS系列
宽带电流监测钳
型号：CM 0220M
抗扰度测试软件
型号：CoreLab
