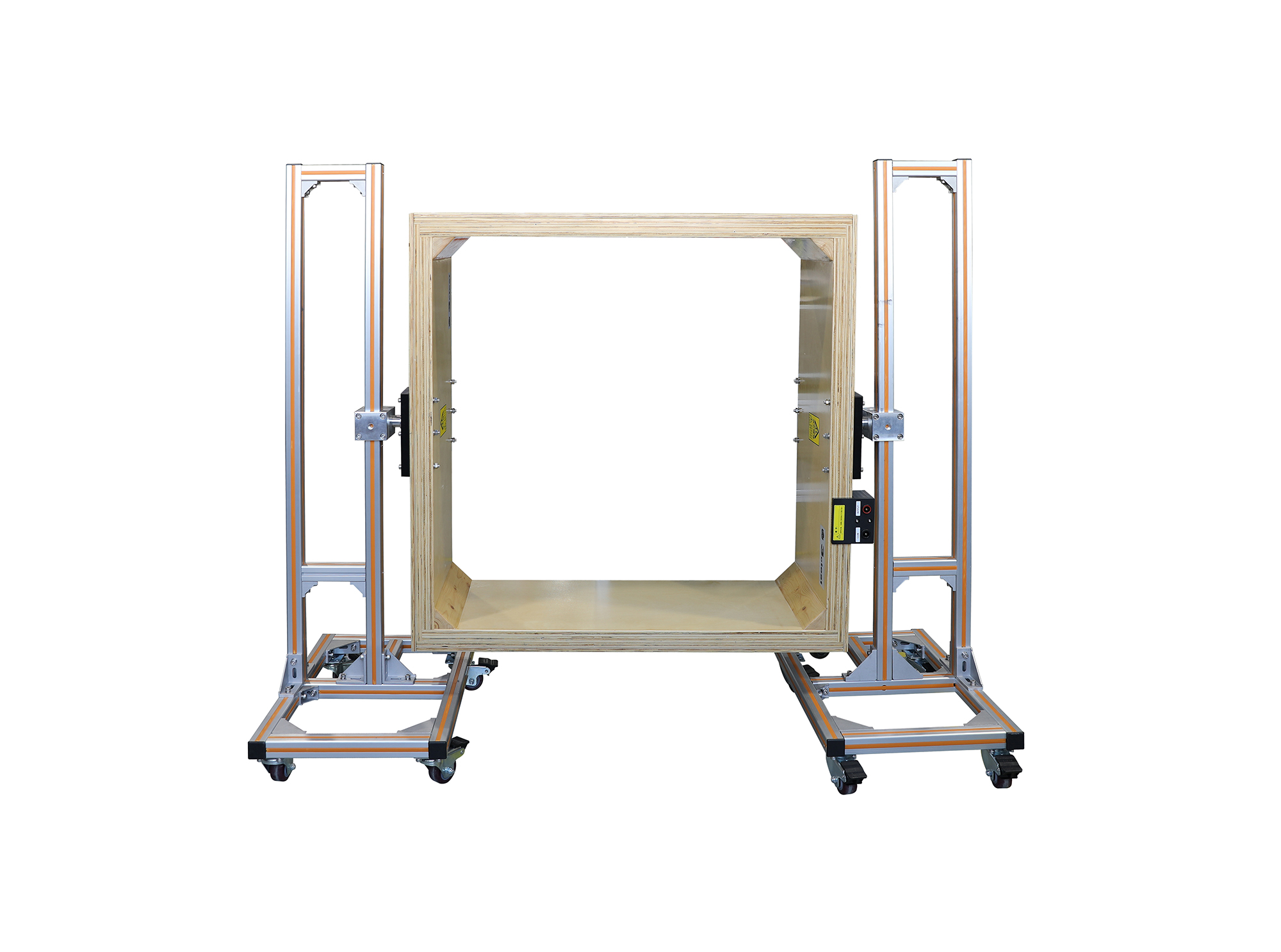

交直流磁场线圈

TCXS 1153

交直流磁场线圈是对电气和电子产品的磁场抗扰度试验的特点和要求而专门设计的高可靠性测试线圈，该线圈满足IEC61000-4-8、GB/T17626.8和EN 50121-5要求。

产品概述

交直流磁场线圈是对电气和电子产品的磁场抗扰度试验的特点和要求而专门设计的高可靠性测试线圈，该线圈满足IEC61000-4-8、GB/T17626.8和EN 50121-5要求。为被试设备在工频磁场的抗扰度试验中提供一个准确依据。工频磁场测试主要是模拟住宅、商业区，工矿企业和发电厂,以及中、高变电所的磁场环境。

产品特点

> 测试时线圈磁场方向可以360°旋转调整
> 上下高度可以调节
> 输出磁场强度稳定性好
> 铝型材支架结构设计

产品标准

IEC标准

IEC 61000-4-8

GB/T标准

GB/T 17626.8

EN标准

EN 50121-5

应用行业

产品参数

技术参数

磁场强度	1 A/m -1000 A/m
输出频率	0-60 Hz 连续可调
电流畸变率	＜5%
试验持续时间	1 A/m - 400 A/m（1 s-28800 s）； 401 A/m-1000 A/m（1 s-10 s）
触发方式	自动、手动
磁场线圈大小	1 m×1 m，多匝
整体线圈尺寸	1320×1050×360 mm （长×宽×高）
线圈尺寸	1720×650×1450 mm（长x宽x高）(线圈竖向放置)，线圈高度可调 (手动)
包装尺寸	1700×650×1450 mm（长x宽x高）
重量	约92.5 kg

产品配件

标配附件

10Ω电阻盒、2.2Ω电阻盒、测试线
