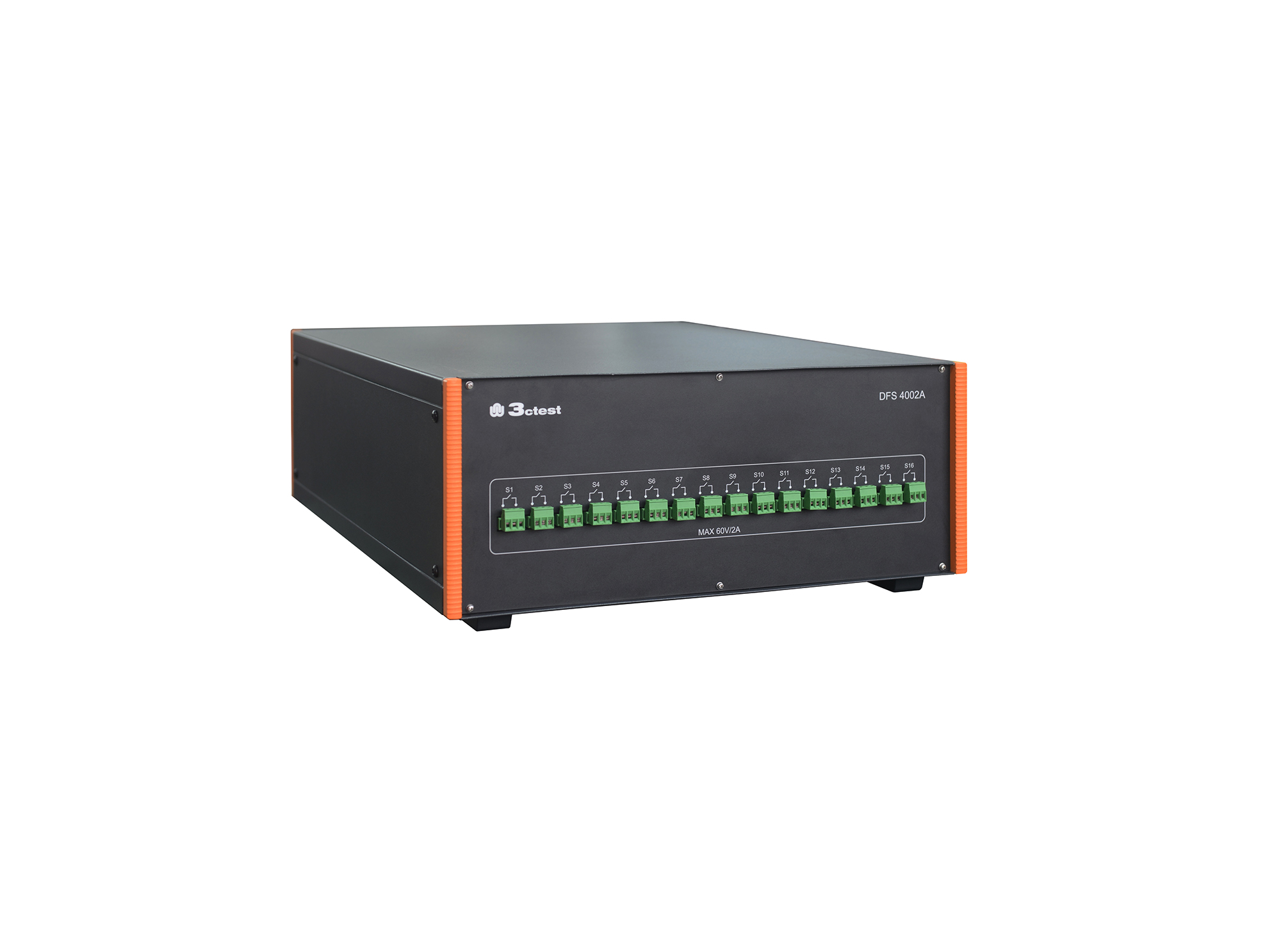

信号数据线故障模拟器

DFS 4002A

DFS 4002A信号线故障模拟器用于信号线开路故障试验，符合 LV 124 标准中E10、E13 、 E14及 LV 148 标准中 E48-09 的测试要求。

产品概述

DFS 4002A信号线故障模拟器用于信号线开路故障试验，符合 LV 124 标准中E10、E13 、 E14及 LV 148 标准中 E48-09 的测试要求。DFS 4002A支持16 个独立的可切换线路，每路额定电流 100 μA ~ 2 A。

测试连接示意图:


产品特点

> 信号线或数据线开关（2A）

> 16 个独立的可切换线路，可任意编程选择试验通道
> 独立的接地回路
> 上升/下降时间小于1 μs

产品标准

其他标准

应用行业

产品参数

技术参数

通道	16 个独立的可切换线路，可任意编程选择试验通道
被试设备电压	最高 ± 60 V DC
被试设备电流	在 25 °C，每路 100 μA ~ 2 A
电流方向	双向
重复率	0.001 s ~ 99.9 s（用户定制）
TRise, TFall	< 1 µs ( @ 1 kΩ；@ 1 Ω ( U = 2 V))
开关阻抗	< 500 mΩ
中断时间	1μs (10% +/-1μs) -（用户定制）
同步试验	可与PFS 60xxA1电源故障模拟同步运行，同步误差不大于1μs
峰值电流	5 A

通用参数

产品配件

标配附件

主机一台，说明书一份，校验报告一份，电源线
