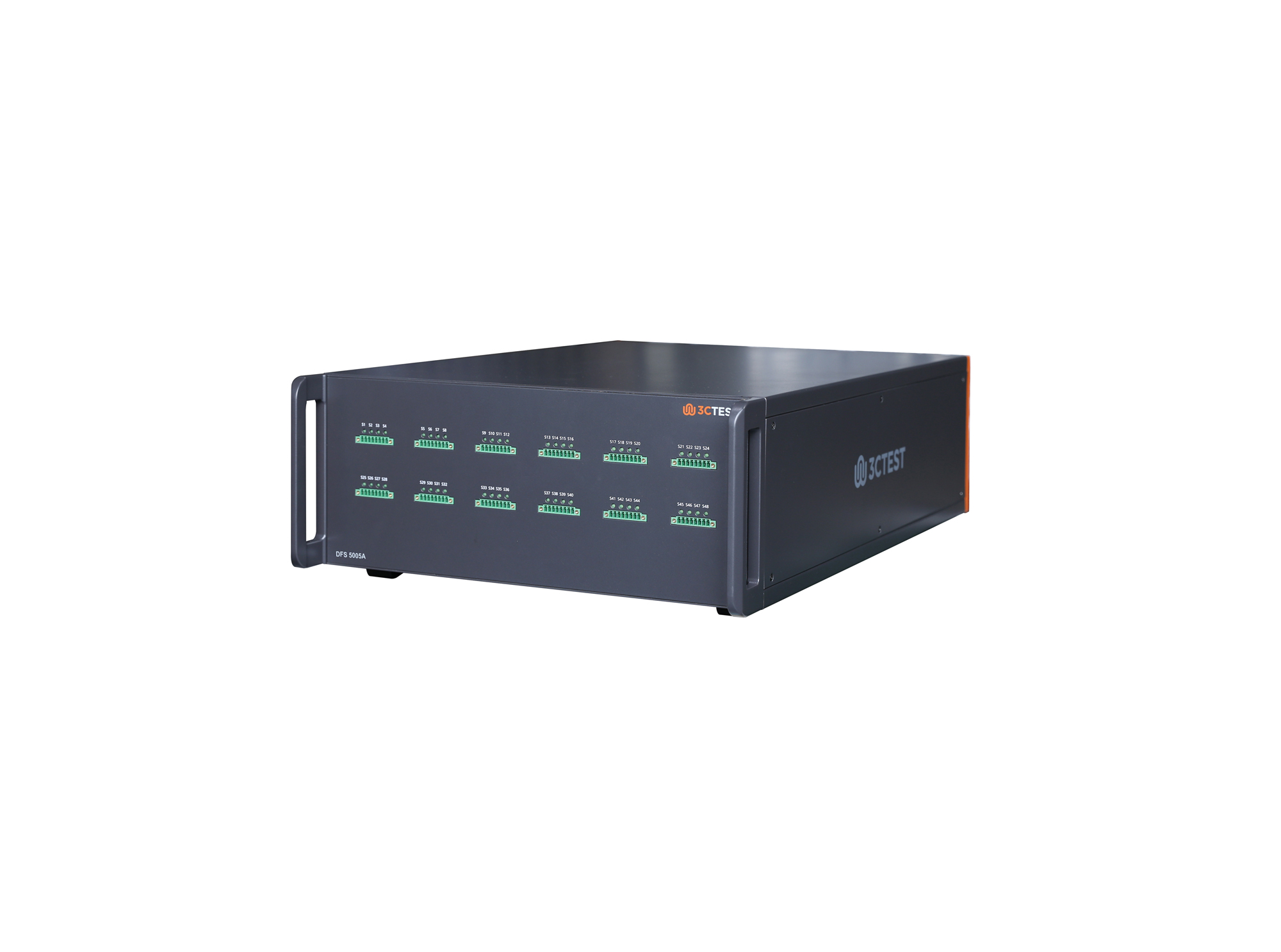

信号数据线故障模拟器

DFS 5005A

DFS 5005A信号数据线故障模拟器专用于信号线开路故障试验，符合ISO 16750-2中4.9、VW 80000中E13及LV 124中E13等标准的线束中断试验要求。该设备通过上位机AutoLab控制，支持48个独立的可切换线路，每路额定电流范围为100 μA至2 A，峰值电流可达5 A，可广泛应用于汽车电子、控制器局域网络（CAN）、局部互联网络（LIN）及其他车载信号线路的开路故障注入测试场景，助力验证系统在线路异常时的可靠性与容错能力。

系统配置

① PC配套测试软件AutoLab

② 四象限电源电压变化模拟器APS系列

③ 抛负载脉冲模拟器LDS系列

④ 电源网络模拟器PNS系列

⑤ 汽车电源故障模拟器PFS系列

⑥ 线路故障模拟器BOB 50C50

⑦ 信号数据线故障模拟器DFS系列

⑧ 电源网络模拟器PNS系列

⑨ 接地偏移模拟器GOS系列

设备连接

① PC配套测试软件AutoLab

② 四象限电源电压变化模拟器APS系列

③ 信号数据线故障模拟器DFS 5005A

> 48路独立可切换线路

> 额定电流100 μA ~ 2 A，峰值5 A

> 符合VW 80000 E13、LV 124 E13、ISO 16750-2 4.9等标准的线束中断试验要求

> 适用于车载CAN/LIN等其他信号线的开路故障测试

> 通过上位机AutoLab远程程控，实现自动化测试
