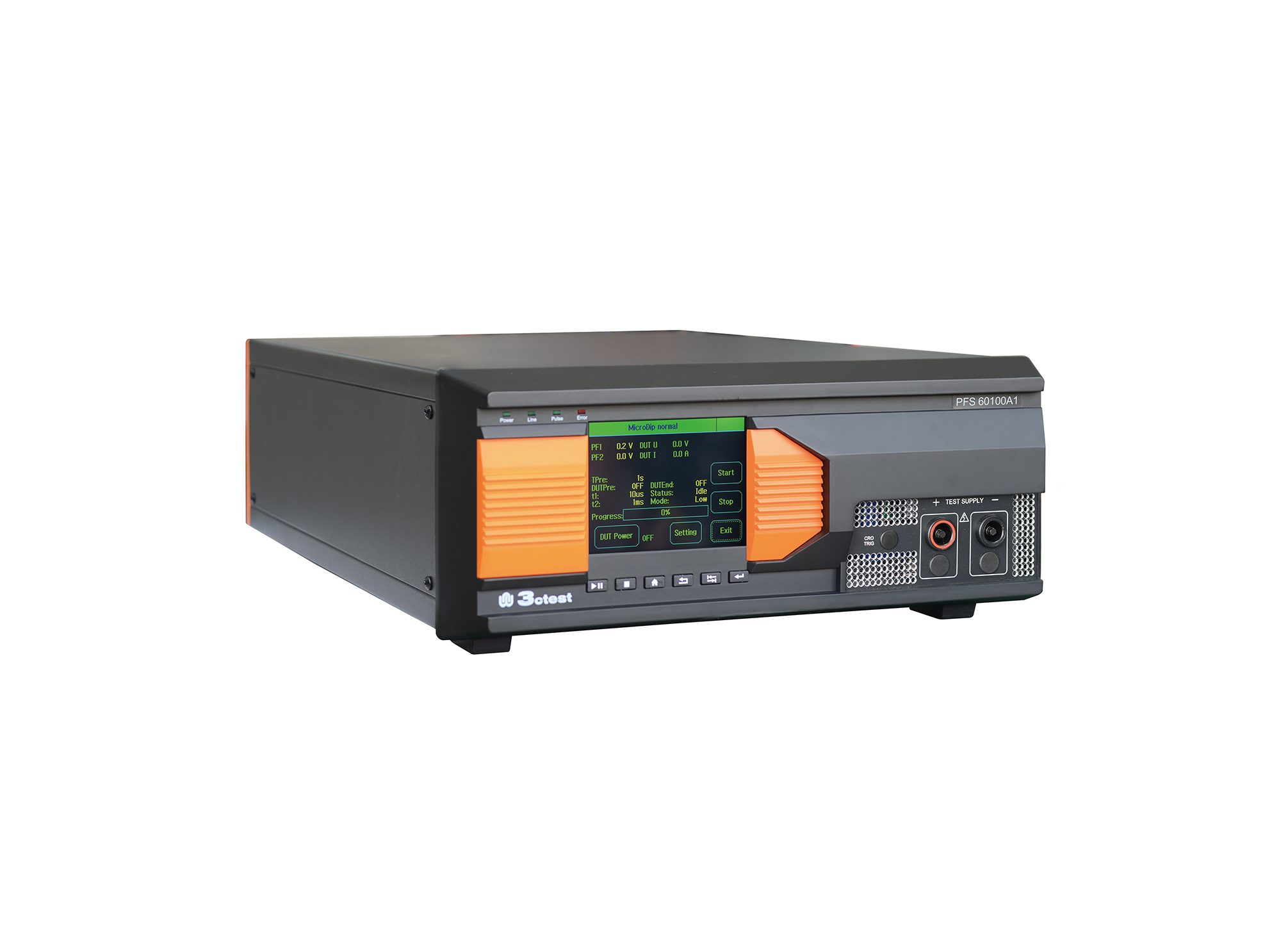

汽车电源故障模拟器

PFS XXA1系列

产品概述

PFS XXA1系列汽车电源故障模拟器是一台独立式测试设备，利用半导体固态电子开关技术，可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在1μs以内。独创的输出阻抗可变技术，更能真实的模拟电源故障（其中高阻抗模拟电源开路、低阻抗模拟电源短路），并且在不同负载（纯阻性）下保证波形符合标准。
对PFS XXA1系列汽车电源故障模拟器的操作既可手动进行，也可以通过以太网接口，由AutoLab软件来控制。直流切换开关最大可以承载80V，支持42V供电系统的测试。

命名规则：


测试链接示意图：


产品特点

> 5.7寸彩色触摸屏前面板操作；
> 用于电压暂降和短时中断的独立式测试设备；
>开关时间：≤200ns(满足GM3172 9.2.18 )并同时兼容≤1μs (LV124、VW 80000等)
> 独立的接地回路开关
DC+ 电源线开关
DC- 接地线开关
> 具有电子短路保护功能；
> 额定电压80V直流；
> 标准测试程序；

产品标准

其他标准

应用行业

汽车电子

产品参数

PFS 60XXA1技术参数

输入端电压	0–80 V
开关	2个线路开关 DC+ 电源线 DC- 接地线
额定电流	PFS 6050A1 50A PFS 6075A1 75A PFS 60100A1 100A
开关时间	≤200ns(满足GM3172 9.2.18 )并同时兼容≤1us (LV124、VW 80000等)
峰值电流	PFS 6050A1 100A持续时间500 ms PFS 6075A1 150A持续时间500 ms PFS 60100A1 200A持续时间500 ms
输出阻抗	高阻或低阻
保护电路	过压（80V）、极性反接、过流保护、短路保护
跌落持续时间td	1us – 1 s
重复率	1 ms – 99.9s
触发方式	自动、手动

通用参数

通用开关

产品配件

随机标配

主机一台、说明书、检测报告、测试线、保险丝、校准电阻 PFS-R1Ω 、PFS-R100Ω、PFS-R1000Ω。

选配器件

1. 输入电源电压100V可定制
2. 计算机联机控制软件Autolab，支持windows 7 、windows 8 and Windows10，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置基于模板的报告功能可以帮助用户灵活地生成测试报告。
3. DFS 4002A 信号线故障模拟器，可以搭配此仪器做信号线故障模拟试验。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：汽车电源故障模拟器下一页：汽车电源故障模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 110V/220V，±10%，50/60Hz（中国大陆地区，默认AC 220V）
尺寸	19" / 4U
重量	约30kg
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa
