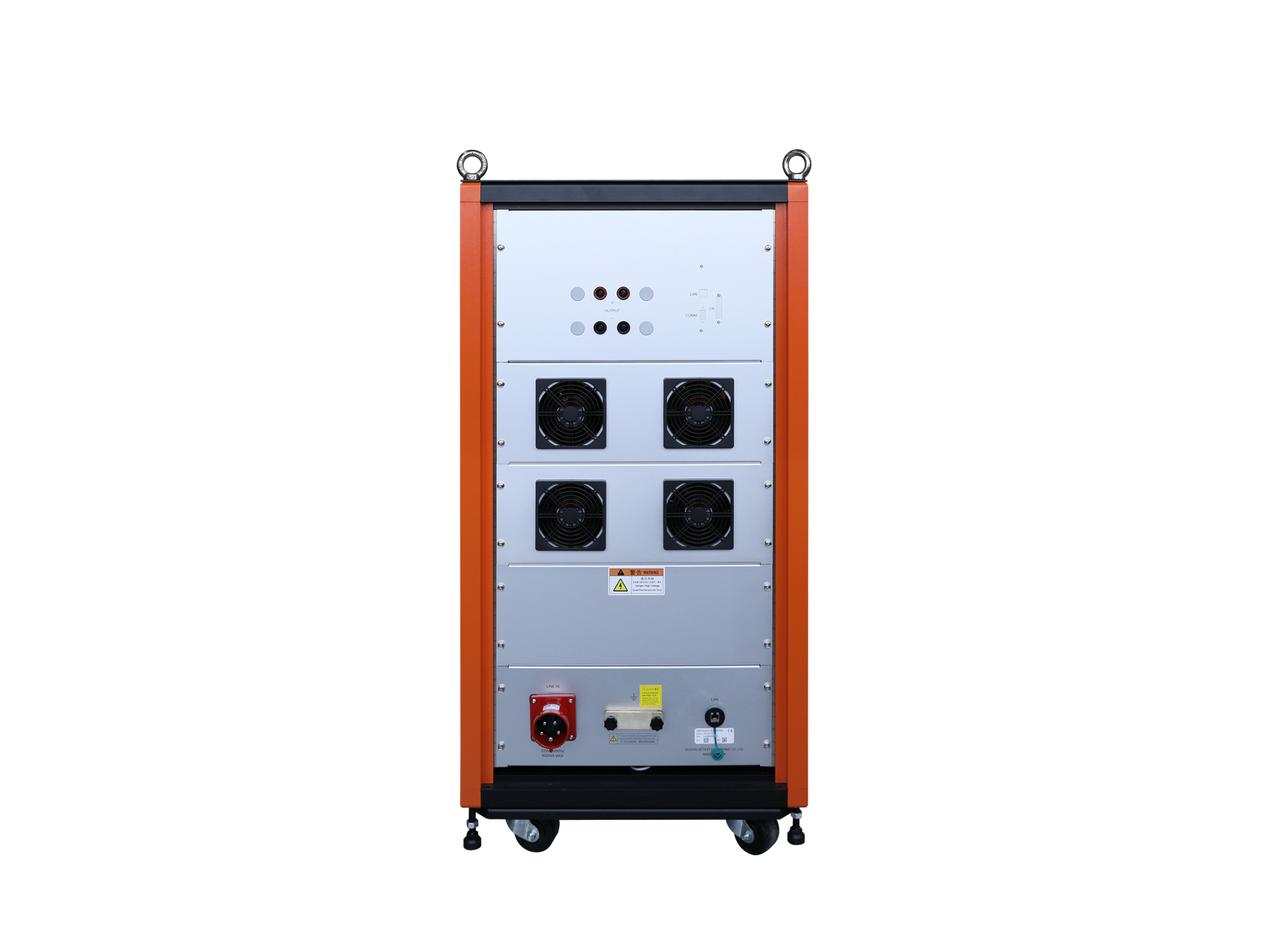

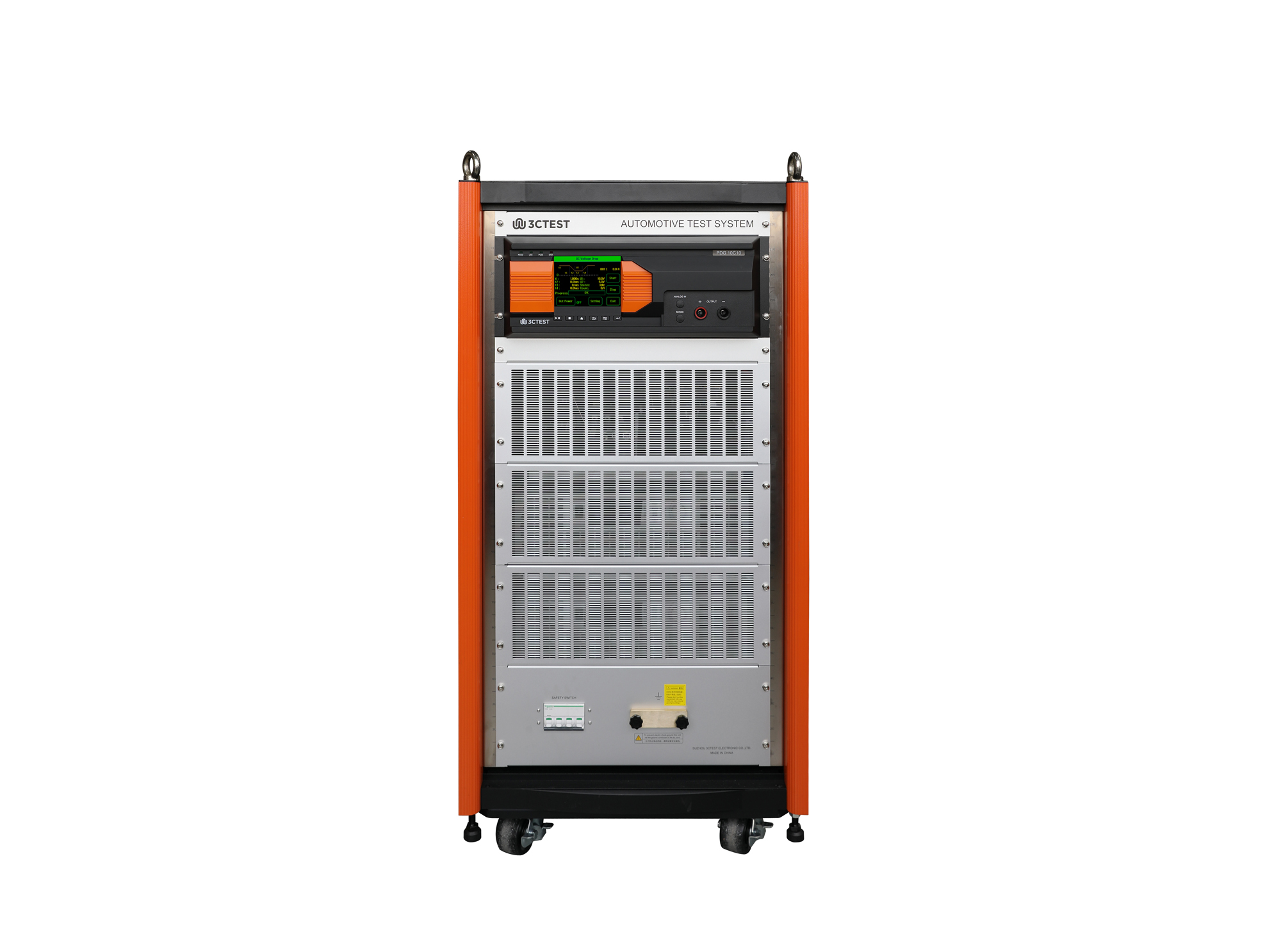

机载直流电源特性测试系统

PDG 10C10

PDG 10C10机载直流电源特性测试系统，用于航空领域低压直流测试的各种供电需求。依据GJB 181-86, GJB 181A/B, MIL-STD-704F, DO160 S16, S18和HB 20326.8标准要求设计。具有高电压/电流动态范围，在不同负载条件下，输出电压失真率可保持在 0.3%以下，宽量程频率可达到DC ~ 200 kHz。

PDG 10C10 最大输出 100 V DC/100 A，最大功率10 kW。基于实时处理器技术，同时配备了内置的高性能PC及配套测试软件Corelab，其拥有的任意波形编辑功能，能轻松模拟各种复杂波形。Corelab为用户提供多样的预置波形片段和大量符合电磁兼容及航天标准的标准测试项目，此外其还拥有强大的报告功能，能够产生测试或测量报告。

> 支持谐波输出

> 支持纹波闭环实验

> 全功率四象限电源

> 远端补偿自适应功能

> 电源输出功率最高10 kW

> 宽量程频率范围 DC ~ 200 kHz

> 输出电压、电流监测/保护功能

> 一体化的设计，质量可靠、外观精美、操作舒适

> 满足GJB 181-86, GJB 181A/B, MIL-STD-704F, DO160 S16, S18和HB 20326.8中直流（LDC）要求

> 以太网、RJ45接口，用于PC远程控制、打印测试报告

> 内置任意波形发生器，用户可轻松编辑任意波，模拟复杂波形

> 支持直流输出，最大电压100 V DC，电流100 A，0 ~ 80 V支持带载波形输出，80 V以上仅支持DC供电
