电源线尖峰脉冲发生器

TPS-CS106

说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书

※   具体附件规格及数量，请以实际装箱单为准。

1

微秒脉冲变压器TPT-600-5

用于5 μs、10 μs波形耦合

耦合脉冲电压：Max   600 V

副边通流能力：Max   50 A

尺寸：250   mm(W)*195 mm(H)*450 mm(D)

重量：15.5   kg

2

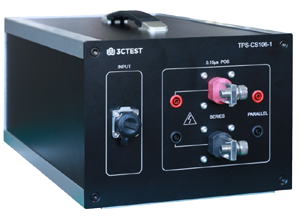

0.15 μs波形模块TPS-CS106-100

用于输出0.15 μs波形

耦合脉冲电压：Max 600 V
  副边通流能力：Max 50 A

尺寸：250 mm(W)*195 mm(H)*450 mm(D)

重量：6.5 kg

600V系统配置（300A）：

3

微秒脉冲变压器TPT-600-5

用于5 μs、10 μs波形耦合

耦合脉冲电压：Max   600 V

副边通流能力：Max   300 A

尺寸：250   mm(W)*195 mm(H)*450 mm(D)

重量：15.5   kg

4

0.15 μs波形模块TPS-CS106-100

用于输出0.15 μs波形

耦合脉冲电压：Max 600 V
  副边通流能力：Max 300 A

尺寸：250 mm(W)*195 mm(H)*450 mm(D)

重量：6.5 kg

1000V系统配置（50A）：

1

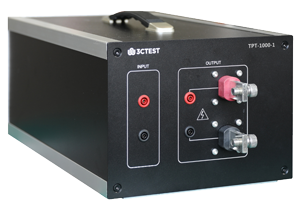

微秒脉冲变压器TPT-1000-1

用于5 μs、10   μs波形耦合

耦合脉冲电压：Max 1000 V

副边通流能力：Max 50 A

尺寸：250 mm(W)*195 mm(H)*450 mm(D)

重量：15.5 kg

2

0.15 μs波形模块TPS-CS106-100

用于输出0.15 μs波形

耦合脉冲电压：Max 600 V

副边通流能力：Max 50 A

尺寸：250 mm(W)*195 mm(H)* 450 mm(D)

重量：6.5 kg

1000V系统配置（300A）：

3

微秒脉冲变压器TPT-1000-1

用于5 μs、10   μs波形耦合

耦合脉冲电压：Max 1000 V

副边通流能力：Max 300 A

尺寸：250 mm(W)*195 mm(H)*450 mm(D)

重量：15.5 kg

4

0.15 μs波形模块TPS-CS106-100

用于输出0.15 μs波形

耦合脉冲电压：Max 600 V

副边通流能力：Max 300 A

尺寸：250 mm(W)*195 mm(H)* 450 mm(D)

重量：6.5 kg
