【新品发布】CCM 0210M 卡式宽带电流监测钳・精准赋能宽频电流测量

全新100Hz~10MHz卡式宽带电流监测钳

       宽频带、大电流、非接触式电流测量

宽频全覆盖・高灵敏测量・无畸变还原

隔离式安全・多场景适配

时代背景

随着航空、铁路、工业电子等领域电磁兼容标准的持续升级，传导敏感度（抗扰度）测试中，交变信号电流与瞬态脉冲电流的精准测量，已成为验证设备电磁兼容性能的核心环节。测试场景对电流测量设备的频带宽度、响应速度、测量精度、电气隔离性能提出了严苛要求，一款可精准还原波形、适配宽频范围、耐受大电流冲击的专业电流监测设备，已成为电磁兼容测试体系的关键配套工具。

技术挑战

当前行业电流测量普遍面临多重痛点：频带覆盖范围窄，无法同时适配低频交变信号与高频脉冲信号测量；大电流冲击下易出现波形畸变，无法真实还原电流信号特征；测量与被测回路无有效电气隔离，存在测试安全隐患；上升时间响应不足，无法捕捉纳秒级瞬态脉冲信号，难以满足标准规范的测试要求。

解决方案

3CTEST CCM 0210M 卡式宽带电流监测钳

基于电磁耦合测量原理设计，严格匹配各类电磁兼容测试标准要求，针对性破解行业测量痛点，为宽频交变电流、瞬态脉冲电流测量提供高精度、高可靠、高安全性的专业化解决方案。

核心产品优势

■ 宽频全范围覆盖，适配标准测试要求

完美满足100 Hz ~ 10 MHz 交变信号电流、上升时间大于 35 ns 时域脉冲电流的测量需要，全面契合各类电磁兼容标准对 10MHz 及以下交变信号、纳秒级瞬态脉冲信号的测试规范，核心应用于电磁兼容传导敏感度（抗扰度）测试。

■ 高灵敏无畸变测量，真实还原信号波形

采用电磁耦合方式将电流信号转为电压信号传递给记录设备，标称灵敏度 0.01 V/A（端接 50 Ω 时灵敏度 0.005 V/A），输出阻抗 50 Ω，全程波形无畸变，精准复现被测电流的时域与频域特征。

■ 超大电流耐受能力，适配严苛测试场景

设备支持最大峰值电流 20000 A、最大连续有效值电流 120 A，安秒积达 1.6 A・s，可轻松应对大电流瞬态脉冲、持续大电流等严苛测试工况，适配多场景极限测试需求。

■ 隔离式非接触设计，安全便捷易操作

测量回路与被测电流载体物理隔离，大幅提升测试安全性；卡式结构搭配40 mm 内孔径，适配多种规格被测线缆；标准 BNC 接口即插即用，设备重量仅约 3 kg，便携易操作，可快速完成测试部署。

■ 宽温高可靠，适配多行业应用

工作温度覆盖0℃ ~ 65℃，环境适应性强，性能稳定可靠，可广泛应用于航空、铁路等对设备可靠性要求极高的行业场景，满足各类复杂测试环境的使用需求。

主要技术指标

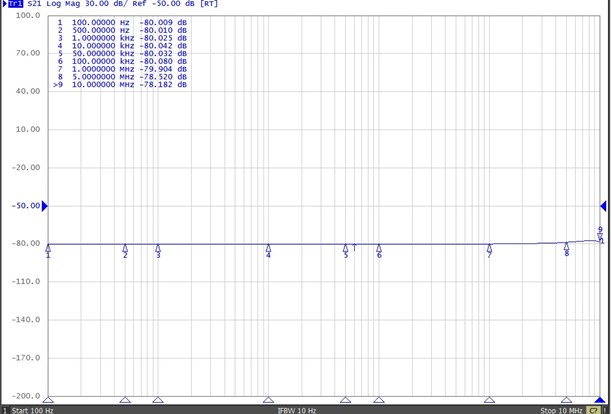

CCM 0210M 卡式宽带电流监测钳 S21 曲线

注：转移阻抗@50Ω（dBΩ）= S21 + 34dBΩ；转移阻抗@1MΩ（dBΩ）= S21 + 34dBΩ + 6dB

3CTEST 深耕电磁兼容测试领域，秉持“做一流产品 创世界品牌”的核心理念，持续为全行业输出高标准、高可靠性的测试设备与配套解决方案。CCM 0210M 卡式宽带电流监测钳的推出，将为航空、铁路等多领域电磁兼容测试提供精准、安全、高效的核心测量支撑，助力客户筑牢测试数据准确性防线，让每一次测试都经得起标准与实践的双重验证！
