【新品发布】CDN 405CANR 数据和控制线耦合去耦网络・精准赋能CAN/LIN总线浪涌抗扰度合规测试

为CAN/LIN总线打造的浪涌耦合去耦网络

4kV 峰值电压 × 2A工作电流

AE端口残余电压低至90V无需外置去耦元件

01行业背景

随着汽车电子、工业控制等领域电磁兼容标准的持续升级，浪涌抗扰度测试对耦合去耦网络的适配能力提出了更高要求。CAN/LIN 总线作为车载网络与工业控制的核心通信链路，其接口在雷击、电网切换等浪涌场景下的可靠性，已成为产品合规验证的关键环节。测试场景对耦合网络的峰值电压能力、残余电压水平及高速数据保持能力提出了严苛要求。

02技术挑战

当前 CAN/LIN 总线浪涌抗扰度测试存在四大行业难点：

· 通用 CDN 难适配总线差分接口

常规耦合去耦网络多按电源端口设计，直接用于 CAN/LIN 等差分总线时耦合阻抗不匹配，注入波形失真，测试结果偏离标准要求，验证结论难以采信。

· 残余电压过高损伤辅助设备

高压浪涌会沿耦合路径泄漏至 AE 端，常规方案残余电压高，必须额外加装去耦元件才能保护辅助设备，否则易造成设备损坏，测试数据也不真实。

· 去耦网络拖累总线传输速率

部分方案引入的电感、电容参数会衰减高频分量，导致CAN总线10 Mbit/s、LIN 100 kbit/s 通信出现失真误码，无法在设备真实工作状态下完成抗扰度测试。

· 测试配置繁琐拖慢测试效率

传统方案需现场搭建去耦回路、更换不同阻抗模块、反复验证接线，测试准备时间长，制约研发与质检环节的效率。

03解决方案

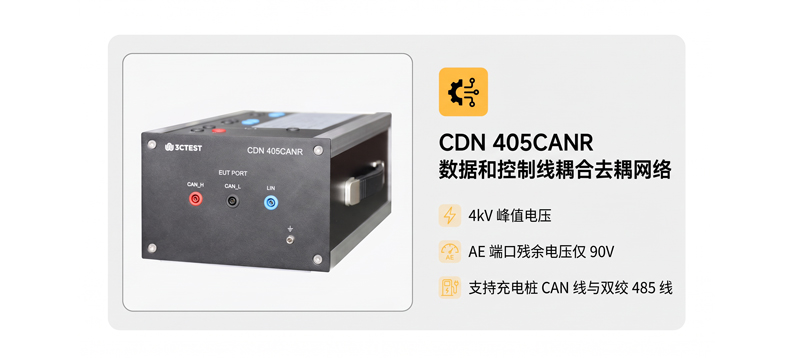

CDN 405CANR 数据和控制线耦合去耦网络，专用于 CAN 线和 LIN 线的浪涌试验，符合IEC 61000-4-5 标准。其峰值电压可达 4 kV，去耦能力强大，内部集成完善的过压保护功能，可将 AE 端口残余电压限制在 90 V 以下，无需额外配置外部器件，同时退耦性能及传输速率稳定，且体积小巧便于携带；广泛适用于汽车电子、工业控制等场景中CAN/LIN 总线接口的抗浪涌性能验证及合规性测试。

04产品优势

· CAN/LIN 总线专用测试一步到位

专为 CAN/LIN 线浪涌试验设计，耦合模式覆盖 CAN H+CAN L 同时对地、LIN 对地，直接匹配总线接口测试需求，无需改造测试回路。

· 90 V 超低残余电压保护辅助设备

内部集成完善的过压保护功能，可将 AE 端口残余电压限制在 90 V 以下，无需额外配置去耦元件，既保护辅助设备免受浪涌冲击，也保证测试数据真实、可重复。

· 高速率稳定传输保障真实工况验证

去耦网络不影响总线通信质量，CAN 10Mbit/s、LIN 100 kbit/s 速率下传输稳定，可在设备实际工作状态下完成抗扰度验证。

· 耦合电阻外置可更换灵活适配

限流电阻10Ω±5% 外置可更换，并可选配 NR40 阻抗模块（40Ω±5%），适配不同测试场景，维护更换更便捷。

05应用场景

CDN 405CANR 数据和控制线耦合去耦网络，适用于各类需要进行 CAN/LIN 总线浪涌抗扰度验证与合规性测试的场景：

06技术参数
