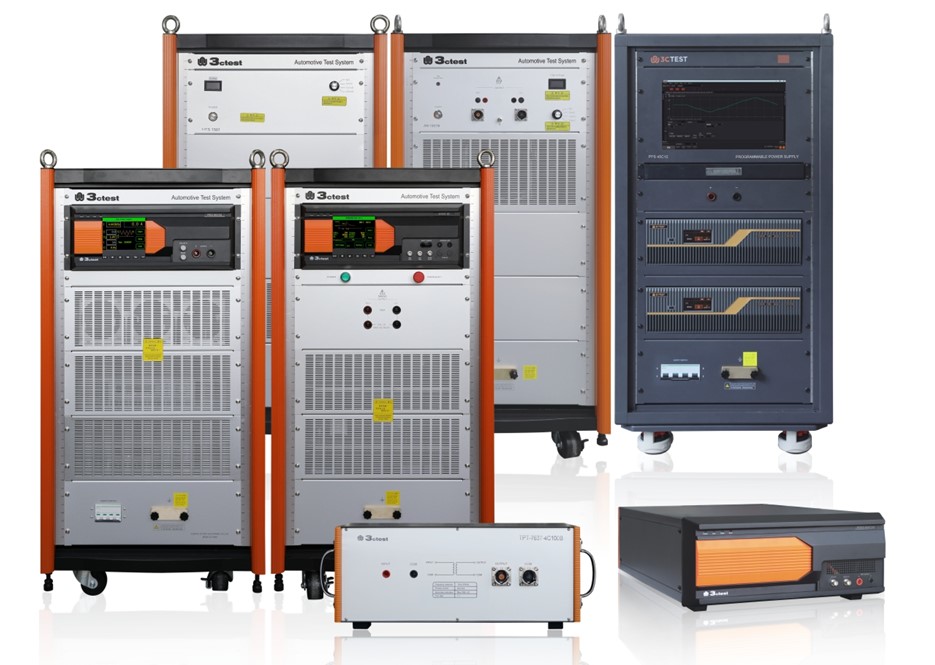

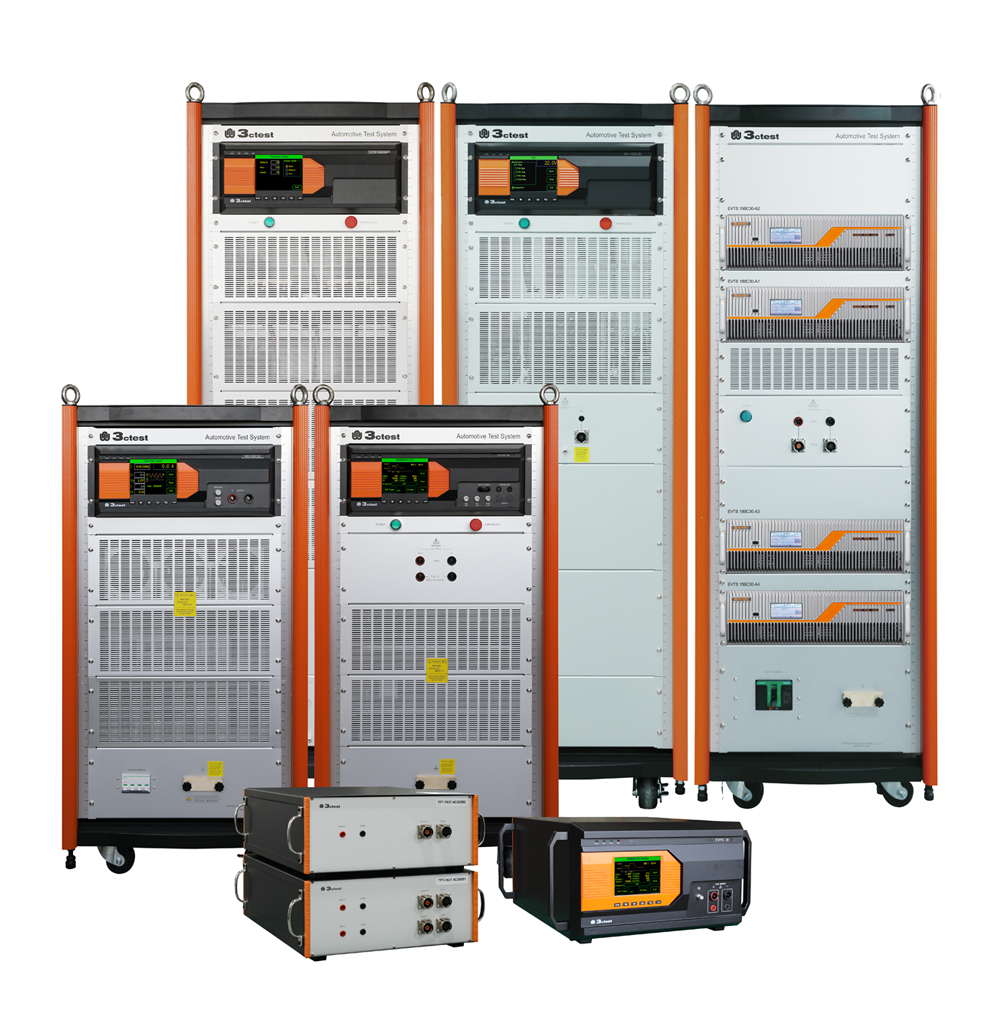

系统设备组成

序号

名  称

型  号

概  述

1

电动车高压电性能综测仪

EVTS 150C30

输出电压：0 ~ 1500 Vdc；
电流：240 A；
功率：120 kW （可根据要求扩展）

2

高压人工网络

AN 150C30

阻抗：0 mΩ，2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ；
内置电容≥10 mF；
最大输入电压： 1500 Vdc；
最大电流：300 A；
AN 150C10：
阻抗：0 mΩ，2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ，50 mΩ，100 mΩ，200 mΩ；
内置电容：10 mF(0~+10%)；
最大输入电压：1500 Vdc；
电流：100 A；
适用于ISO 21498-2、MBN_11123和VW 80300标准

3

高压测试装置

HTS 150C30

阻抗：50 mΩ、100 mΩ、200 mΩ；
电容10 mF；
最大输入电压： 1500 Vdc；
电流：100 A；
HTS 1501：100 A /1500 Vdc；
内置电容10 mF；
适用于 VW 800300标准；

4

纹波信号发生器

RSG 80C50

10 Hz ~ 300 kHz；
Vp：80V
Ip：50A

5

耦合变压器

TPT-7637-4C300B1、B2

10Hz ~ 300 kHz；电流：300 A；
注：根据实际电流需求选择对应发生器型号；
TPT-7637-4C100B：电流100 A /10 Hz ~ 300 kHz
TPT-7637-4C1000C：电流1000 A /300 Hz ~ 300 kHz

6

电动汽车抛负载模拟器

EVDG 20

VW80300-2021 ：EHV-10-1 / EHV-10-2；
脉冲幅值：20 V ~ 200 V；
DUT承载能力： 1000 Vdc / 100 A；

7

电动汽车高压脉冲干扰发生器

EVPG 20

VW80300-2021 ：EHV-16
脉冲幅值：20 V ~ 200 V；
DUT承载能力： 1000 Vdc / 100 A；

8

汽车抗扰度测试软件

Autolab

汽车抗扰度测试软件

9

示波器

MDO32

带宽1GHz，采样率5 GSa / s，2个模拟通道

10

高压差分电压探头

THDP0200

衰减：50 X / 500 X；
带宽：200 MHz；
最大电压1500 Vdc；

11

电流探头

PT-722

DC ~ 200 KHz，0.5 ~ 1000 A (4000 Ap - p)

ISO 21498-2 符合情况

测试要求

测试类型

符合情况

所需设备

6.2 电压在工作范围内变化

抗扰度-电压变化

完全满足

1. 示波器
2. 电流探头
3. 汽车抗扰度测试软件
4. 高压差分电压探头
5. 高压人工网络
6. 纹波信号发生器
7. 电动车高压电性能综测仪
8. 耦合变压器

6.3 产生的电压斜率

发射

完全满足

6.4 电压斜率抗扰度

抗扰度-电压变化

完全满足

6.5 产生的电压纹波

发射

完全满足

6.6 电压纹波抗扰度

抗扰度-直流纹波

完全满足

6.7 过压

抗扰度-电压变化

完全满足

6.8 欠压

抗扰度-电压变化

完全满足

6.9 电压偏移

抗扰度-电压变化

完全满足

6.10 产生的抛负载

发射

完全满足

6.11 抛负载电压抗扰度

抗扰度-电压变化

完全满足

备注：通过汽车抗扰度测试软件实现测试。

LV 123 符合情况

测试要求

测试类型

符合情况

所需设备

10.4.1 无限制运行能力范围

抗扰度-电压变化

完全满足

1. 示波器
2. 电流探头
3. 汽车抗扰度测试软件
4. 高压差分电压探头
5. 高压人工网络
6. 纹波信号发生器
7. 电动车高压电性能综测仪
8. 耦合变压器

10.4.2 上限操作能力范围

抗扰度-电压变化

完全满足

10.4.3 下限操作能力范围

抗扰度-电压变化

完全满足

10.4.4 极限操作能力范围

抗扰度-电压变化

完全满足

10.4.5 动态电压—抗扰度

抗扰度-电压斜率变化

完全满足

10.4.6 电压纹波发射

抗扰度-直流叠加纹波

完全满足

10.4.7 过压

抗扰度-电压变化

完全满足

10.4.8 欠压

抗扰度-电压变化

完全满足

10.4.9 抛负载

抗扰度-电压变化

完全满足

10.4.10 电压偏移

抗扰度-电压变化

完全满足

10.4.11 低压和高压系统之间的相互作用

功能测试

仅供电

备注：LV 123标准对标ISO 21498-2-2021标准要求。

VW80300_2021 符合情况

测试要求

测试类型

符合情况

所需设备

EHV-01电压在工作范围内变化

抗扰度-电压变化

完全满足

1. 示波器
2. 电流探头
3. 汽车抗扰度测试软件
4. 高压差分电压探头
5. 高压测试装置
6. 纹波信号发生器
7. 电动车高压电性能综测仪
8. 耦合变压器
9. 电动汽车抛负载模拟器
10. 电动汽车高压脉冲干扰发生器

EHV-02 在过压范围内运行

抗扰度-电压变化

完全满足

EHV-03 在欠压范围内运行

抗扰度-电压变化

完全满足

EHV-04 预充电

功能测试

不满足

EHV-05 产生的高压电压

发射

完全满足

EHV-06 系统高压电压波动

抗扰度-电压变化

完全满足

EHV-07 储能装置高压电压动态

电池测试

不满足

EHV-08 产生的高压电压纹波

发射

完全满足

EHV-09 系统高压电压纹波

抗扰度-直流叠加纹波

完全满足

EHV-10 抛负载

抗扰度-脉冲抗扰

完全满足

EHV-11 高压电压偏移

抗扰度-脉冲抗扰

完全满足

EHV-12 高压过流

电流变化

仅供电

EHV-13 高压使用寿命

周期测试

仅供电

EHV-14 高压部件开关耐久性测试

周期测试

仅供电

EHV-15 高压互锁服务断开和崩溃信号操作

功能测试

仅供电

EHV-16 高压脉冲

抗扰度-脉冲抗扰

完全满足

备注：

1.  VW 80300_2021人工网络（HTS 150C30）与ISO 21498-2-2021标准中的网络不同。

2.  EHV-04 预充电：预充电功能的部件工作时的功能状态确认。

3.  EHV-07 储能装置高压电压动态，通过改变负载实现电流突变。

4.  EHV-12 高压过流，通过改变DUT输出负载实现电流增大3倍。

5.  EHV-13 高压使用寿命，可编程交直流电源频率到40 KHz。

6.  EHV-14 高压部件开关耐久性测试，可靠性试验。

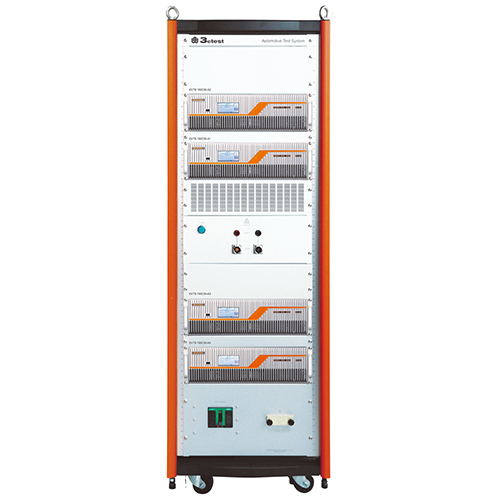

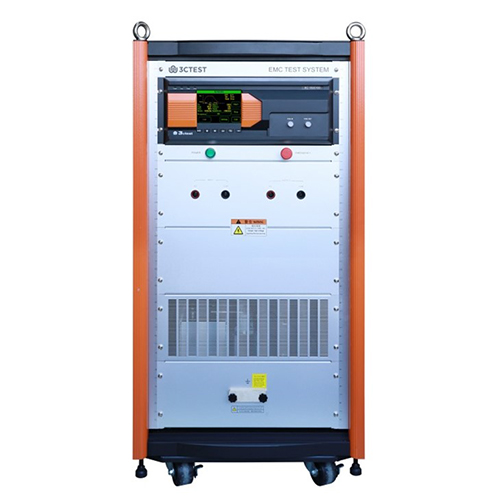

EVTS 150C30 电动车高压电性能综测仪

技术参数

设备型号

EVTS 150C30（图例）

EVTS 150C10

最大直流电压

1500 VDC

1500 VDC

最大电流

240 A

120 A

最大功率

120 KW

60 KW

电源模块数量

4台（单台30 KW / 60 A）

2台（单台30 KW / 60 A）

过压保护范围

0 ~ 1650 V

0 ~ 1650 V

过流保护范围

0 ~ 264 A

0 ~ 132 A

过功率保护范围

0 ~ 132 KW

0 ~ 66 KW

电压范围

0 ~ 1500 V

波形

正弦，三角波，坡度波

幅度和位置变化

静态、线性

最大支持段数

100

输入/输出端口

100A实心端口、300A高压屏蔽端子

100A实心端子

扩展

电流、功率可支持定制扩展，电源模块并联，1主N从。

生成抛负载电压功能

机箱尺寸

35 U

22 U

仪器重量

305 kg（带电源）

220 kg（带电源）

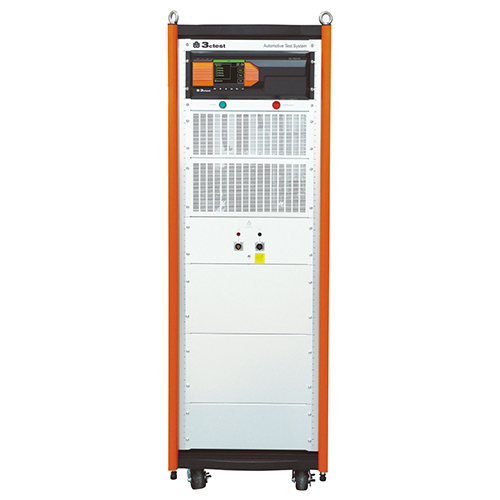

AN150C30 高压人工网络

技术参数

设备型号

AN 150C30（图例）

AN 150C10

测试电压Vmax

1500 V DC

1500 V DC

测试电流Imax

0 mΩ，2*10 mΩ  300 A
2*25 mΩ  200 A
2*50 mΩ，2*50 mΩ 100 A

100 A

阻抗

0 mΩ，2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ

0 mΩ，2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ，  50 mΩ，100 mΩ，200 mΩ

电感

1 μH

1 μH

去耦电容

≥10 mF

10 mF(0~+10%)

接地电容

1 μF

1 μF 或 220 nF

频率范围

10 Hz ~ 150 KHz

10 Hz ~ 150 KHz

电容电压监测

下位机屏幕显示

下位机屏幕显示

输入/输出端口

16A香蕉头端子、300A高压屏蔽端子

16A香蕉头端子、100A实心端子

温度保护

设备内部温度超80℃中止运行

最大功耗

350 W

400 W

机箱尺寸

35 U

35 U

仪器重量

230 kg

260 kg

备注

人工网络符合ISO 21498-2标准，以及 MBN_11123标准，适用于300 A测试系统。

人工网络符合ISO 21498-2、MBN_11123和VW 80300标准，适用于100 A测试系统。

HTS 150C30 高压测试装置

技术参数

设备型号

HTS 150C30（图例）

HTS 1501

测试电压Vmax

1500 V DC

1500 V DC

测试电流Imax

200 mΩ 100 A
100 mΩ 200 A
0 mΩ      300 A

100 A

阻抗

0 mΩ、50 mΩ、100 mΩ、200 mΩ

去耦电容

10 mF（±10 %）

10 mF（±10 %）

Box 电感

2*1 uH（±10 %）

2*1 uH（±10 %）

Cy

220 nF（±10%）

电容电压监测

下位机屏幕显示

数码管显示

输入/输出端口

16A香蕉头端子、300A高压屏蔽端子/16A香蕉头端子、100A实心端子、300A高压屏蔽端子

16A香蕉头端子、100A实心端子/100A实心端子

温度保护

设备内部温度超80℃中止运行

频率范围

10 Hz ~ 150 KHz

10 Hz ~ 150 KHz

最大功耗

350 W

500W

机箱尺寸

35 U

22 U

仪器重量

275 kg

75 kg

备注：人工网络符合VW 80300_2021标准要求，适用于100A、300 A测试系统。

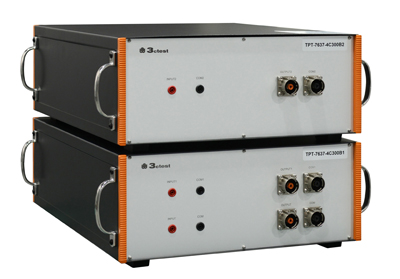

TPT-7637-4C300B1、B2 耦合变压器

技术参数

设备型号

TPT-7637-4C300B1、B2（图例）

TPT-7637-4C100B

TPT-7637-4C1000C

TPT-7637-4C1000B

最大不饱和电压（Vpp）

140 Vpp

140 Vpp

160 Vpp（1:1）

160 Vpp（2:1）

最大耦合电流（App）

100 App

100  App

240 App（4:1）

400 App（4:1）

最大EUT电流（A）

DC 300 A

DC 100 A

DC 1000 A

DC 1000 A

最大EUT电压（V）

DC 1000 V

输入/输出端口

16A香蕉头端子/300A高压屏蔽端子

100A实心端子、穿心端子

100A实心端子、穿心端子

匝数比

1:1

1：1
2：1
4：1

2：1
4：1

频率范围

10 Hz ~ 300 kHz

300 Hz ~ 150 kHz

机箱尺寸

440 mm (长)*190 mm (高)*585 mm (深)

800 mm (长) *1150 mm(高)*1405 mm (深)

仪器重量

单台65 kg

60 kg

570 kg

最大300 A次级电流，适用于300 A测试系统。

最大100 A次级电流，适用于100 A测试系统。

600 A DC/1000 V DC@Max 20 min;
1000 A DC/1000 V DC@Max 10 min

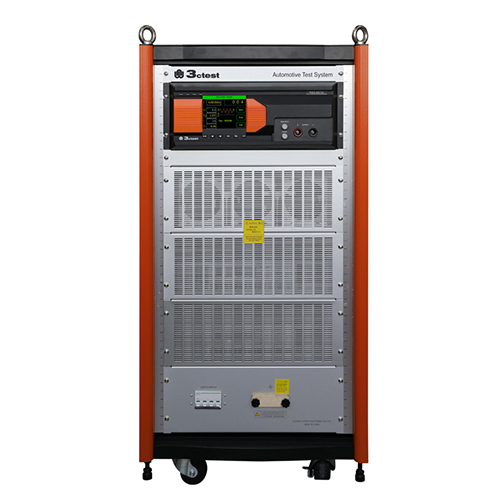

RSG 80C50 纹波信号发生器

技术参数

设备型号

RSG 80C50（图例）

RSG 40C20

符合标准

ISO/TS 7637-4: 2020、 ISO 21498: 2021、 VW 80300: 2021

频率范围

10Hz ~ 300kHz

频率步进

0.01Hz

开路输出电压

160 Vpp

80 Vpp

纹波驻留时间

2 s ~999 s，分辨率0.1 s

1 s ~10 s，分辨率0.1 s

峰值电流

50 A

20 A

输入/输出端口

100A实心端子

机箱尺寸

22 U

4 U

仪器重量

约156 kg

约25 kg

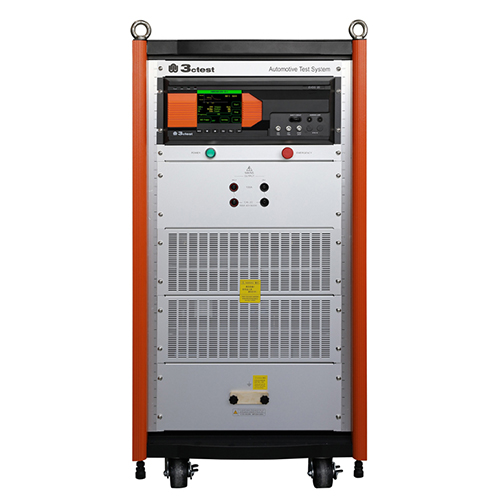

EVDG 20 电动汽车抛负载模拟器

技术参数

VW 80300_2021 (EHV-10)

EHV-10-1

EHV-10-2

脉冲波形特征

近似双指数波

脉冲电压幅值

20V ~ 200V，±10%

校准电压

50V ~ 200V，±10%

20V ~ 200V，±10%

脉冲宽度

10ms（0-0%）±10%@2ΩLoad

≥1ms（0-0%），开路

电压变化率（0%-100%）

≥250V/ms

≥3000V/ms

输入/输出端口

100A实心端子

标称输出阻抗

0.16 Ω

脉冲间隔时间

3-99s

脉冲极性

仅正

脉冲个数

1-99

脉冲触发方式

手动、自动、外部

脉冲耦合方式

脉冲耦合变压器

DUT容量

DC 1000V/100A（可定制）

机箱尺寸

22U

仪器重量

约187 kg

备注：负载能力最大100 A，更大电流系统需要定制。

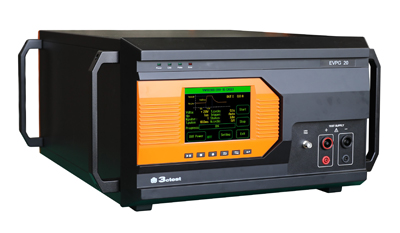

EVPG 20 电动汽车高压脉冲干扰发生器

技术参数

VW 80300_2021 (EHV-16)

Test case 1

Test case 2

脉冲波形特征

近似方波

脉冲电压幅值

20V ~ 200V，±10%

校准电压

75V ~ 200V，±10%

脉冲宽度

1μs ~ 20μs，±10%

1μs ~ 5μs，±10%

电压变化率（0%-100%）

＞1V/ns

输入/输出端口

16A香蕉头端子、100A实心端子/100A实心端子

标称输出阻抗

0.16Ω

脉冲间隔时间

10 ~ 100 ms

0.5 ~ 10 ms

脉冲极性

正、负、先正后负

脉冲个数

1 ~ 100

脉冲间隔时间

0.1 ~ 99 s

测试组个数

1 ~ 100

测试组间隔

1 ~ 10 s

脉冲触发方式

手动、自动、外部

脉冲耦合方式

耦合电容100μF/线

DUT容量

DC 1000V/100A（可定制）

机箱尺寸

6U

仪器重量

约69 kg

备注：负载能力最大100 A，更大电流系统需要定制。

建议选型指南一览表

仪器型号/系统名称

100A高压电性能系统

300A高压电性能系统

电动车高压电性能综测仪

EVTS 150C10

√

EVTS 150C30

√

高压人工网络

AN 150C10

√

AN 150C30

√

高压测试装置

HTS 1501

√

HTS 150C30

√

纹波信号发生器

RSG 40C20

√

RSG 80C50

√

耦合变压器

TPT-7637-4C100B

√

TPT-7637-4C300B1/B2

√

TPT-7637-4C1000B

TPT-7637-4C1000C

电动汽车抛负载模拟器

EVDG 20

√

√

电动汽车高压脉冲干扰发生器

EVPG 20

√

√
