高压雷击浪涌耦合/去耦网络

SPN 3850T15

SPN系列高压雷击浪涌耦合/去耦网络符合IEC 61000-4-5、IEC 61000-4-12标准，实现全自动/手动、单相/三相耦合/去耦功能，可满足AC/DC交直流供电，配套CWS系列，EUT最大带载能力DC 1500 V 125 A 、AC 700 V 125 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

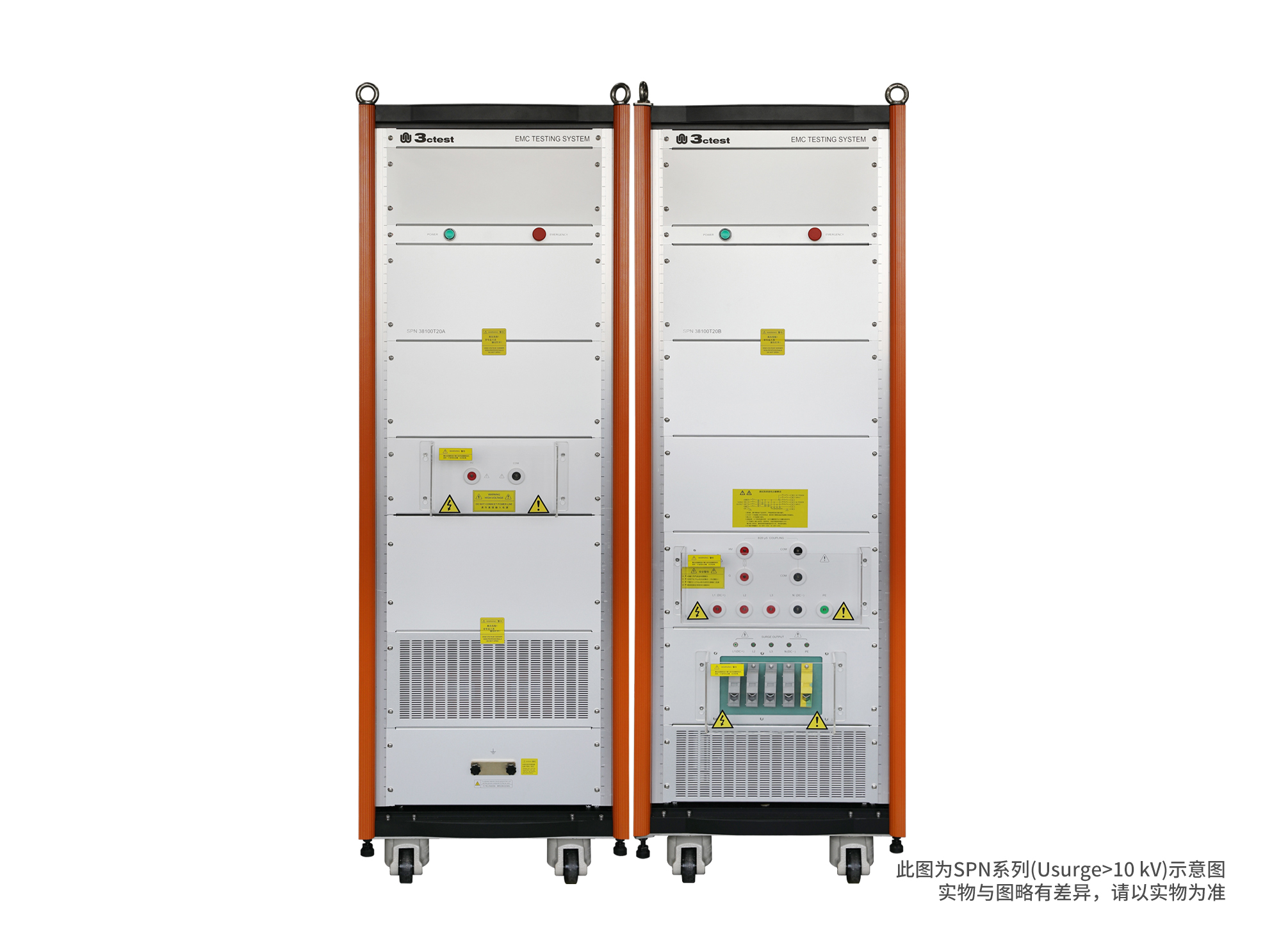

SPN系列产品按最高耦合电压与最大带载能力划分，主要提供6U、22U、35U三种体积规格，选购时需要保证最高耦合电压不低于发生器最大输出电压。

产品特点

> 最大耦合电压20 kV(1.2/50 μs)、耦合电流10 kA(8/20 μs)

> EUT直流带载能力最大DC 1500 V 125 A（支持定制其他或更大规格）

> EUT交流带载能力最大AC 700 V 125 A三相五线（支持定制其他或更大规格）

> 可对试验电压、极性、相位同步角度等试验参数进行排程设置

> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）

> 耦合电阻可选IEC标准或自定义方式

> 采用拔插式绝缘插头，既安全又便捷

> 急停按钮自动切断EUT供电

产品标准

IEC标准

IEC 61000-4-5

GB/T标准

GB/T 17626.5

EN标准

EN 61000-4-5

应用行业

产品参数

技术参数

网络类型	全自动/手动、单相/三相耦合/去耦网络
EUT带载能力	Max DC 1500 V 125 A
EUT带载能力	Max AC 700 V 125 A 50/60 Hz 三相五线
耦合路径	L1、L2、L3、N、PE，任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE，任意线路相位角度迭加
EUT电源投切方式	全自动网络自动投切手动网络电源输入输出直通，无投切开关
浪涌参数IEC 61000-4-5
网络端口试验电压范围	耦合波形：1.2/50 μs 0.25 kV ~ 20 kV ± 10%（20 kV发生器）
网络端口试验电流范围	耦合波形：8/20 μs 0.125 kA ~ 10 kA ± 10%（20 kV发生器）
开路电压波形参数（线对线≤16 A）*	波前时间：1.2 μs ± 30%
开路电压波形参数（线对线≤16 A）*	持续时间：50 μs ± 20%
短路电流波形参数（线对线）	波前时间：8 μs ± 20%
短路电流波形参数（线对线）	持续时间：20 μs ± 20%
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
*注意：持续时间与EUT的电流和脉冲耦合路径相关，具体请参考标准

通用参数

产品配件

选配主机发生器

1	多功能雷击浪涌模拟器	型号：CWS 1500MS 满足IEC 61000-4-5标准，最高脉冲输出15 kV（1.2/50 μs），7.5 kA（8/20 μs）可配合不同插拔模块产生1.2/50μs、8/20μs组合波和各类电压波各类电流波机箱尺寸：35U 600 mm(W)1850 mm(H)800 mm(D) 仪器重量：约200 kg

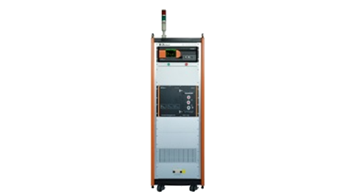

2	多功能雷击浪涌模拟器	型号：CWS 2000MS 满足IEC 61000-4-5标准，最高脉冲输出20 kV（1.2/50 μs），10 kA（8/20 μs）可配合不同插拔模块产生1.2/50μs、8/20μs组合波和各类电压波各类电流波机箱尺寸：35U 600 mm(W)1850 mm(H)800 mm(D) 仪器重量：约200 kg

选配附件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、浪涌校准测试线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

SPN系列15 kV及以上选型

序号	型号	脉冲耐压及EUT带载能力
1	SPN 2216S15N(12516)	最高脉冲耐压15 kV 、单相AC 220 V 16A/DC 250 V 16 A
2	SPN 2216SM20(110016)	最高脉冲耐压20 kV、单相AC 220 V 16 A/DC 1000 V 16 A
3	SPN 2216SM20(12216)	最高脉冲耐压20 kV、单相AC 220 V 16 A/DC 220 V 16 A
4	SPN 2232S15(F2232)	最高脉冲耐压15 kV、单相AC 220 V 32 A/DC 220 V 32 A
5	SPN 38100T20A(538100) SPN 38100T20B(538100)	最高脉冲耐压20 kV、三相AC 380 V 125 A/DC 380 V 125 A
6	SPN 3820T20(F3820)	最高脉冲耐压20 kV、单相AC 380 V 20 A/DC 380 V 20 A
7	SPN 3832T15(F3832)	最高脉冲耐压15 kV、三相AC 380 V 32 A/DC 380 V 32 A
8	SPN 3850T15(S3850)	最高脉冲耐压15 kV、三相AC 380 V 50 A/DC 380 V 50 A
9	SPN 45100T15A(F45100) SPN 45100T15B(F45100)	最高脉冲耐压15 kV、三相AC 450 V 125 A/DC 450 V 125 A
10	SPN 4516S15(F2216)	最高脉冲耐压15 kV、单相AC 450 V 16 A/DC 220 V 16 A
11	SPN 69100TM15(6100100)	最高脉冲耐压15 kV、三相AC 690 V 125 A/DC 1000 V 125 A
12	SPN 69100TM20(6100100)	最高脉冲耐压20 kV、三相AC 690 V 125 A/DC 1000 V 125 A
13	SPN 6932T20(F15032)	最高脉冲耐压20 kV、三相AC 690 V 32 A/DC 1500 V 32 A
14	SPN 70100T20A(5150100) SPN 70100T20B(5150100)	最高脉冲耐压20 kV、三相AC 700 V 125 A/DC 1500 V 125 A
15	SPN 70100TM20(6150100)	最高脉冲耐压20 kV、三相AC 700 V 125 A/DC 1500 V 125 A

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：高压雷击浪涌耦合/去耦网络下一页：高压雷击浪涌耦合/去耦网络返回列表

EUT电源输入/输出端口	拔插式绝缘插头
工作电源范围	AC 220 V，± 10%，50 Hz /60 Hz
保险丝	6 A
最大功耗	500 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	6U 450 mm(W)280 mm(H)620 mm(D) 22U 600 mm(W)1250 mm(H)800 mm(D) 35U 600 mm(W)1850 mm(H)800 mm(D)
仪器重量	6U约 40 kg 22U约 100 kg 35U约 150 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

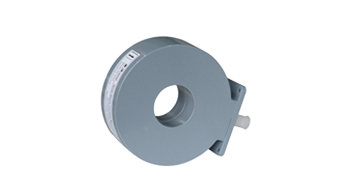

1	宽带电流监测钳	型号：CM 0301M 峰值电流：200 kA，灵敏度：0.001 V/A 最大连续电流（有效值）：400 A 频率：10 Hz ~ 1 MHz 输出阻抗：50 Ω 最大6 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)

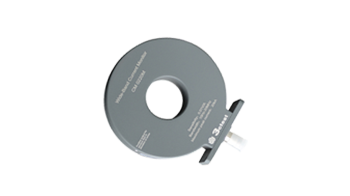

2	宽带电流监测钳	型号：CM 0220M 峰值电流：20 kA，灵敏度：0.01 V/A 最大连续电流（有效值）：150 A 频率：10 Hz ~ 20 MHz 输出阻抗：50 Ω 最大1 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)

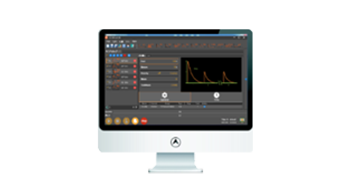

4	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
