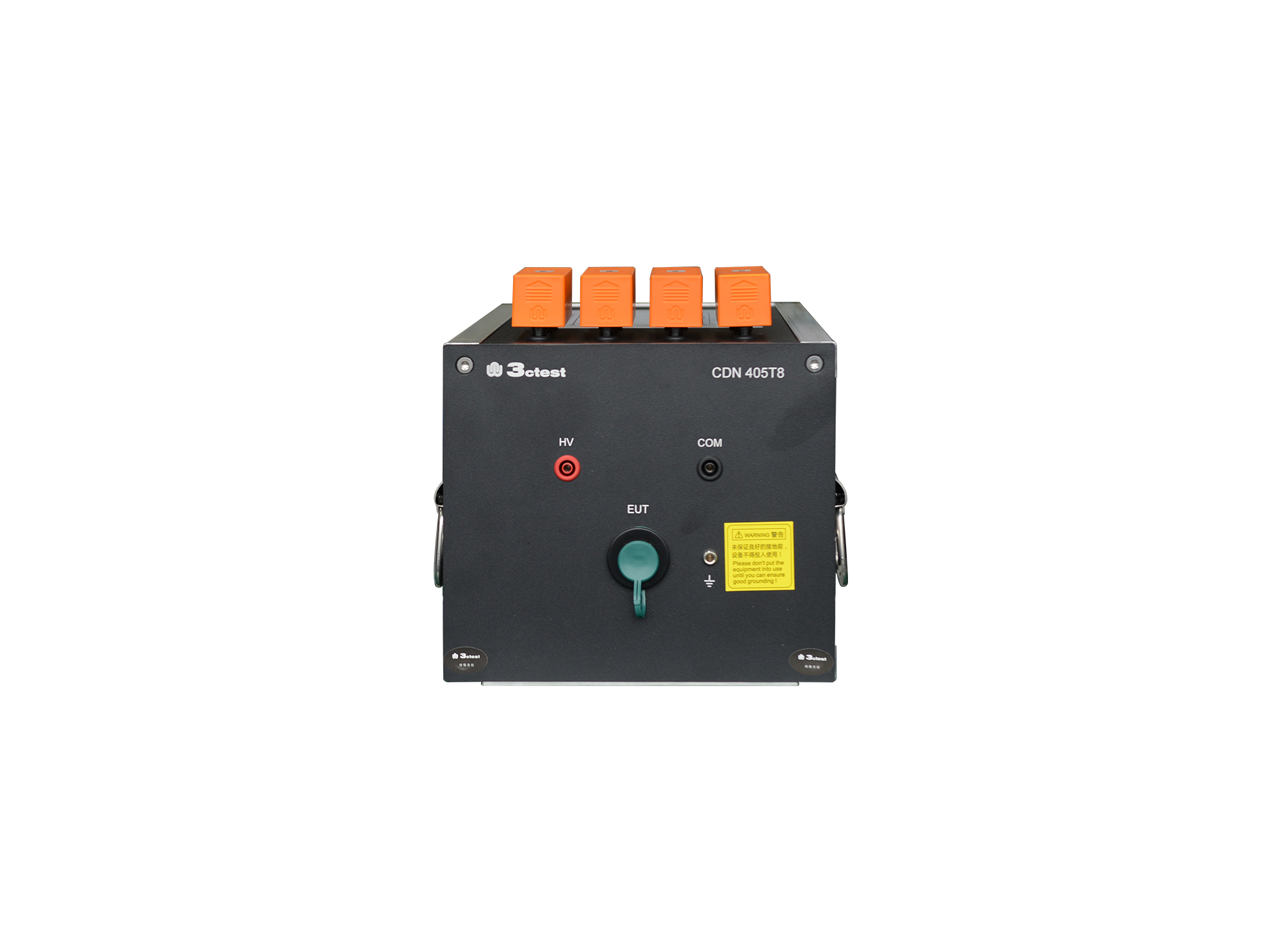

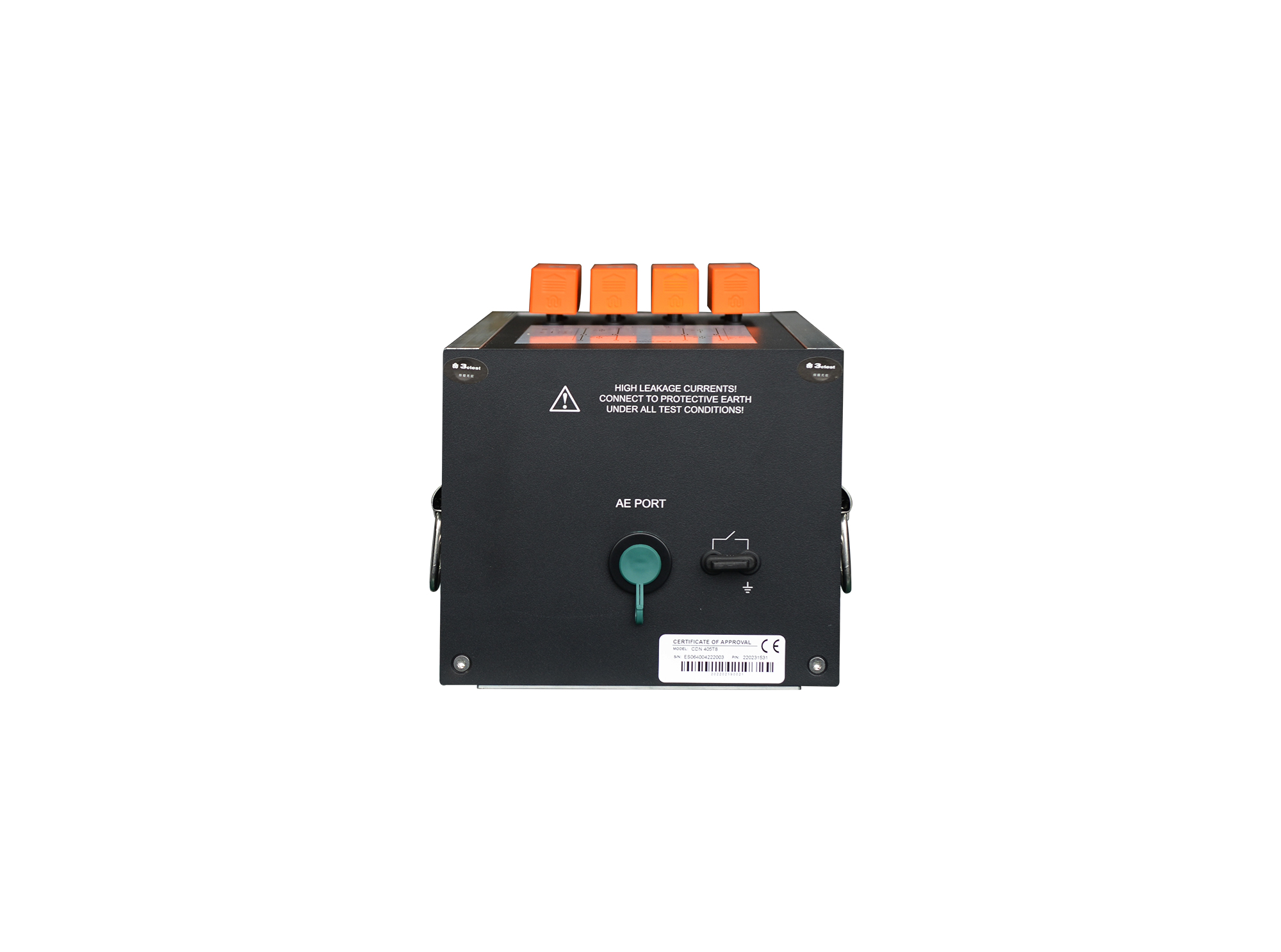

非屏蔽对称线耦合去耦网络

CDN 405T8(POE)

标准

IEC/EN 61000-4-5

耦合波形

1.25/50 μs、8/20 μs

脉冲电压

8 KV

耦合模式

4对8线非屏蔽 线对地

耦合器件

TVS管

通信接口规格

RJ45母连接器，连接电信线

脚位图

Pair 1: pins 1 / 2

Pair 2: pins 3 / 6

Pair 3: pins 5 / 4

Pair 4: pins 7 / 8

数据速率

1,000 MBit/s

工作电压

AC 50V，DC 70V

工作电流

最大 1 A

去耦电感

20 mH

残余电压

＜200 V（耦合浪涌电压）

测试线（1根）

100F/SW

测试线（1根）

150A 黄绿色

短接插头（8个）

U型

限流模组（4个）

NR 160Ω

连接网线（2根）

1m cat 6网线

资料（1份）

原厂测试证书 ，操作手册
