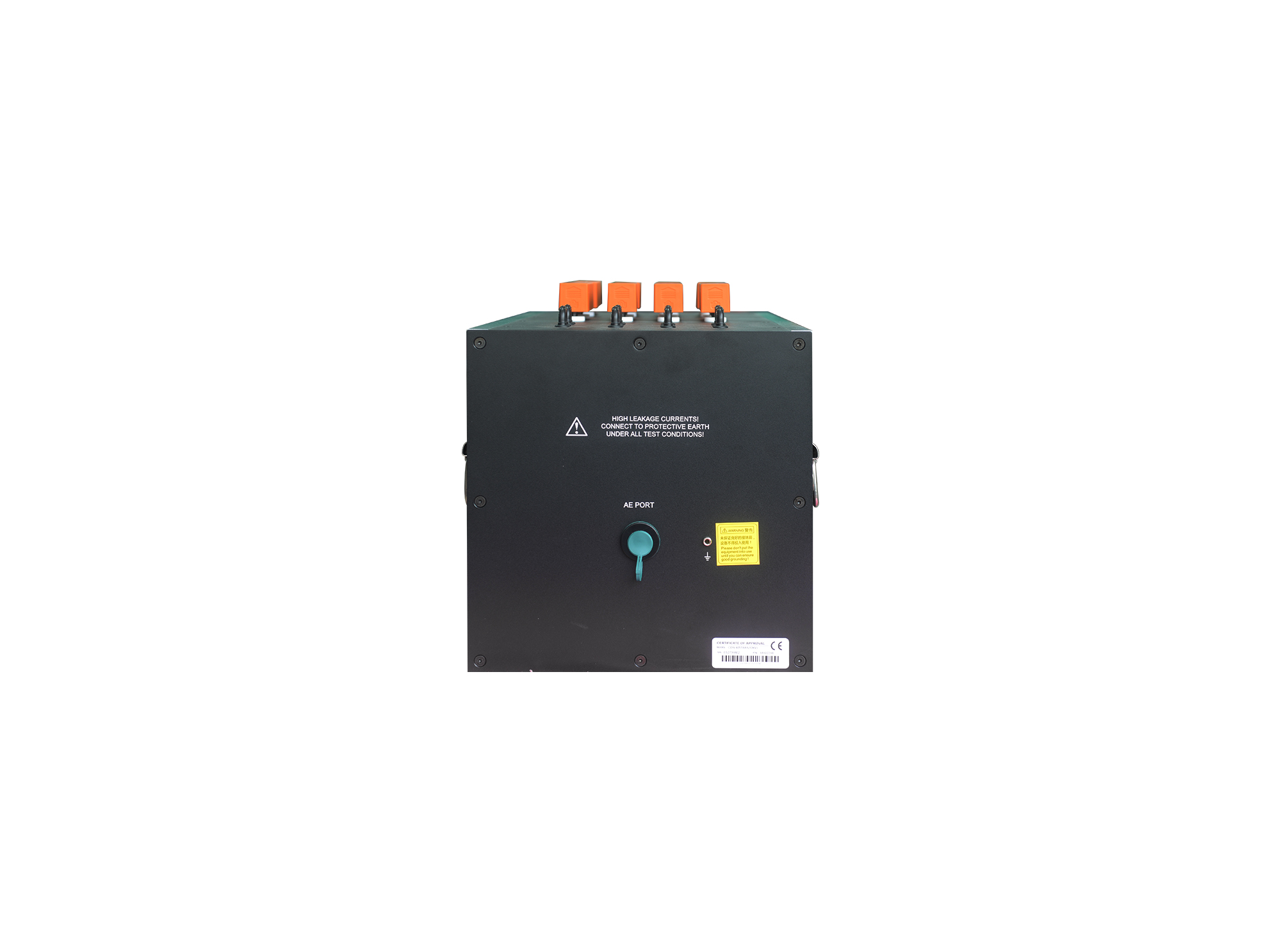

非屏蔽对称高速通信线雷击浪涌耦合去耦网络

CDN 405T8A1

CDN 405T8A1耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000 MBit/s。是按照IEC 61000-4-5:2017图10非屏蔽的对称高速数据线标准来设计,同时兼容IEC 61000-4-5:2005标准要求。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

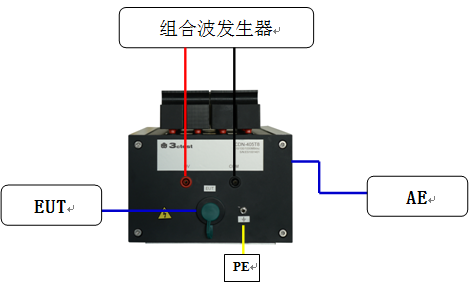

测试连接示意图：


设计原理图：


依据 IEC 61000-4-5：2017 Figure 10

产品特点

> 采用高导磁性材料作为退耦器件
> 同时对四路八线通信线测试输出
> 传输速率10 MB/100 MB/1000 MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10 kV峰值电压（需定制）
> 限流电阻更换可以满足不同线数雷击浪涌波形测试

产品标准

IEC标准

IEC 61000-4-5

GB/T标准

GB/T 17626.5

EN标准

EN 61000-4-5

应用行业

产品参数

技术参数

项目	CDN 405T8A1
标准	IEC 61000-4-5：2017 IEC 61000-4-5：2005
耦合电压波形	1.2/50 μs、10/700 μs
耦合电流波形	8/20 μs、5/320 μs
脉冲电压	6 kV (10 kV 需要定制)
耦合模式	共模（线对地）
耦合器件	GDT 90V气体放电管
输出阻抗	限流电阻根据测试要求可更换
通信接口规格	RJ45母连接器，连接电信线
脚位图	Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8
数据速率	10 MBit/s、100 MBit/s、1,000 MBit/s
工作电压	DC：3-12 V
工作电流	最大 1 A
残余电压	＜15%（耦合浪涌电压）

通用参数

产品配件

标配附件

HV电缆浪涌	1 m 高压硅胶线，配香蕉插头，2根
接地电缆	0.3 m 黄绿黄色，1根
短接器	U型，8个
连接网线	1 m cat6 网线，2根
资料	原厂测试证书、操作手册，1份

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：屏蔽线耦合去耦网络下一页：屏蔽线耦合去耦网络返回列表

重量	约60 kg
尺寸	615 mmx330 mmx315mm(长x宽x高)
壳体材料	铝合金
环境温度	15 ℃ - 35 ℃（操作条件）
相对湿度	45%-75%（操作条件）
包装箱	纸箱

NR80	80 ohm×2(满足2线1.2/50 μs、8/20 μs）
NR160	160 ohm×4(满足4线1.2/50 μs、8/20 μs）
NR320	320 ohm×8(满足8线1.2/50 μs、8/20 μs）
NR50	50 ohm×2(满足2线10/700 μs、5/320 μs）
NR100	100 ohm×4(满足4线10/700 μs、5/320 μs）
NR200	200 ohm×8(满足8线10/700 μs、5/320 μs）
NR25	25 ohm×8(满足8线10/700 μs、5/320 μs）
