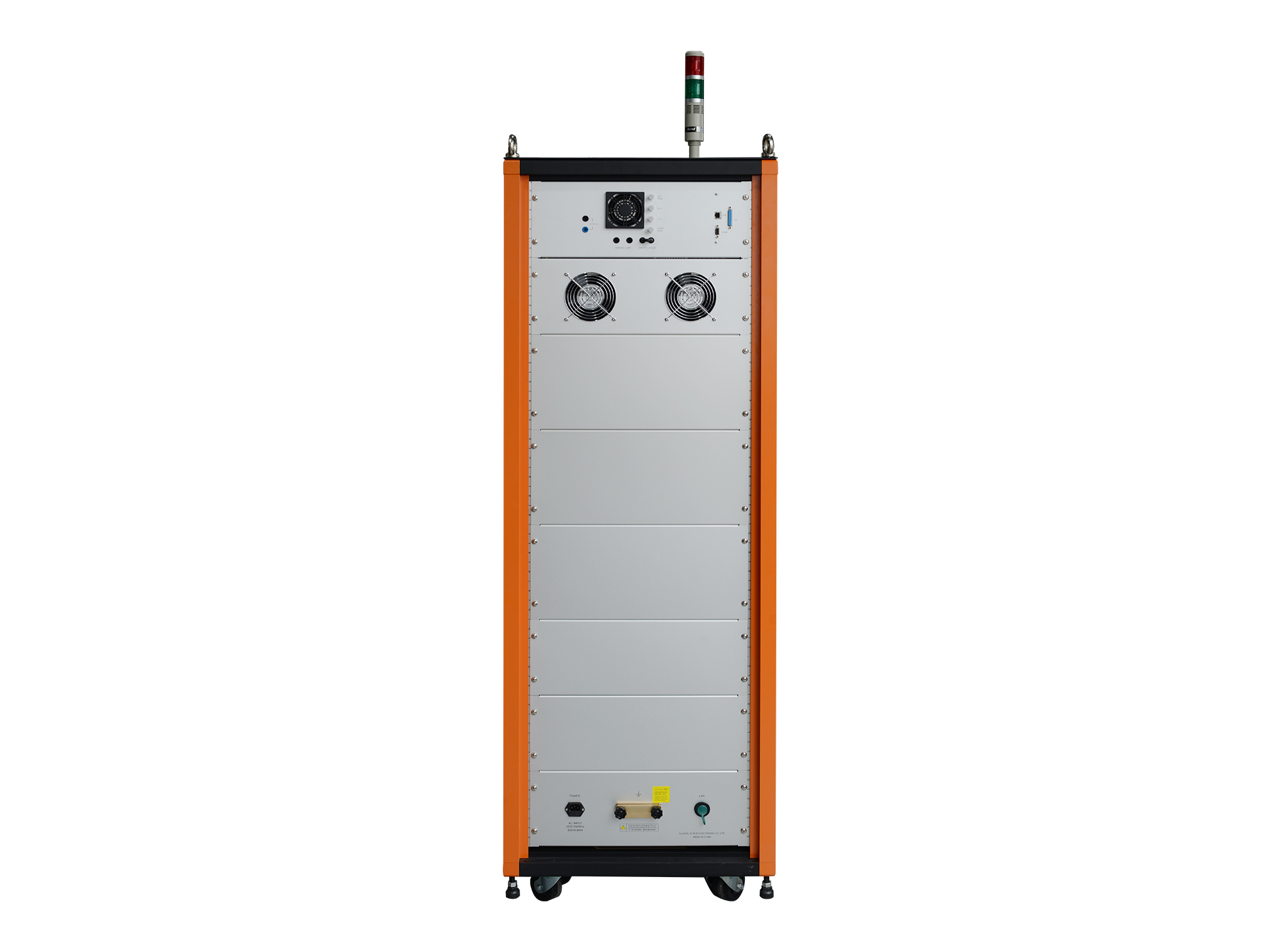

雷击浪涌模拟器

CWS 2000(JEC210)

输出电压

0.5 kV ~ 20 kV±10%

输出电压波

1.2 /50 μs±30%

输出阻抗

6 Ω、106 Ω

负载阻抗

50 Ω

电流波模块（8/20μs）

充电电压

0.5 kV ~ 20 kV

输出电流波

8/20 μs±20%

输出阻抗

5 Ω

输出短路电流

0.1 kA   ~ 4 kA

负载阻抗

3000 Ω

内置单相耦合/去耦网络

输出电压范围

0.5 kV ~ 20 kV±10%

输出电流范围

0.83 kA ~ 3.3 kA±10%

耦合电容

9 μF、18μF

耦合电阻

无耦合电阻，由源阻抗决定

同步

0°- 360°,1°步进设置或随机方式

路径投切方式

电压波模块（1.2/50μs）：⾃动

电流波模块（8/20μs）： 手动

带载能力

AC 220 V  20 A
