组合式雷击浪涌发生器

CWS 20G

CWS 20G组合式雷击浪涌发生器为基于公司第三代控制平台，依据IEC/EN 61000-4-5、IEC 60950、IEC 62305-4、IEC 61643-1、ITU-T K17、ITU-T K21等标准要求，并根据客户测试需求定制开发的一款多波形雷击浪涌发生器。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

CWS 20G组合式雷击浪涌发生器为基于公司第三代控制平台，依据IEC/EN 61000-4-5、IEC 60950、IEC 62305-4、IEC 61643-1、ITU-T K17、ITU-T K21等标准要求，并根据客户测试需求定制开发的一款多波形雷击浪涌发生器。
CWS 20G组合式雷击浪涌发生器，包含1.2/50 μs、8/20 μs组合波；1.2/50 μs电压波；5/50 μs电压波； 10/100 μs电压波；10/200 μs电压波；10/350 μs电压波；10/700 μs、5/320μs组合波。主要用于避雷器电阻片、集成芯片、通讯设备等产品进行的冲击电压试验。

产品特点

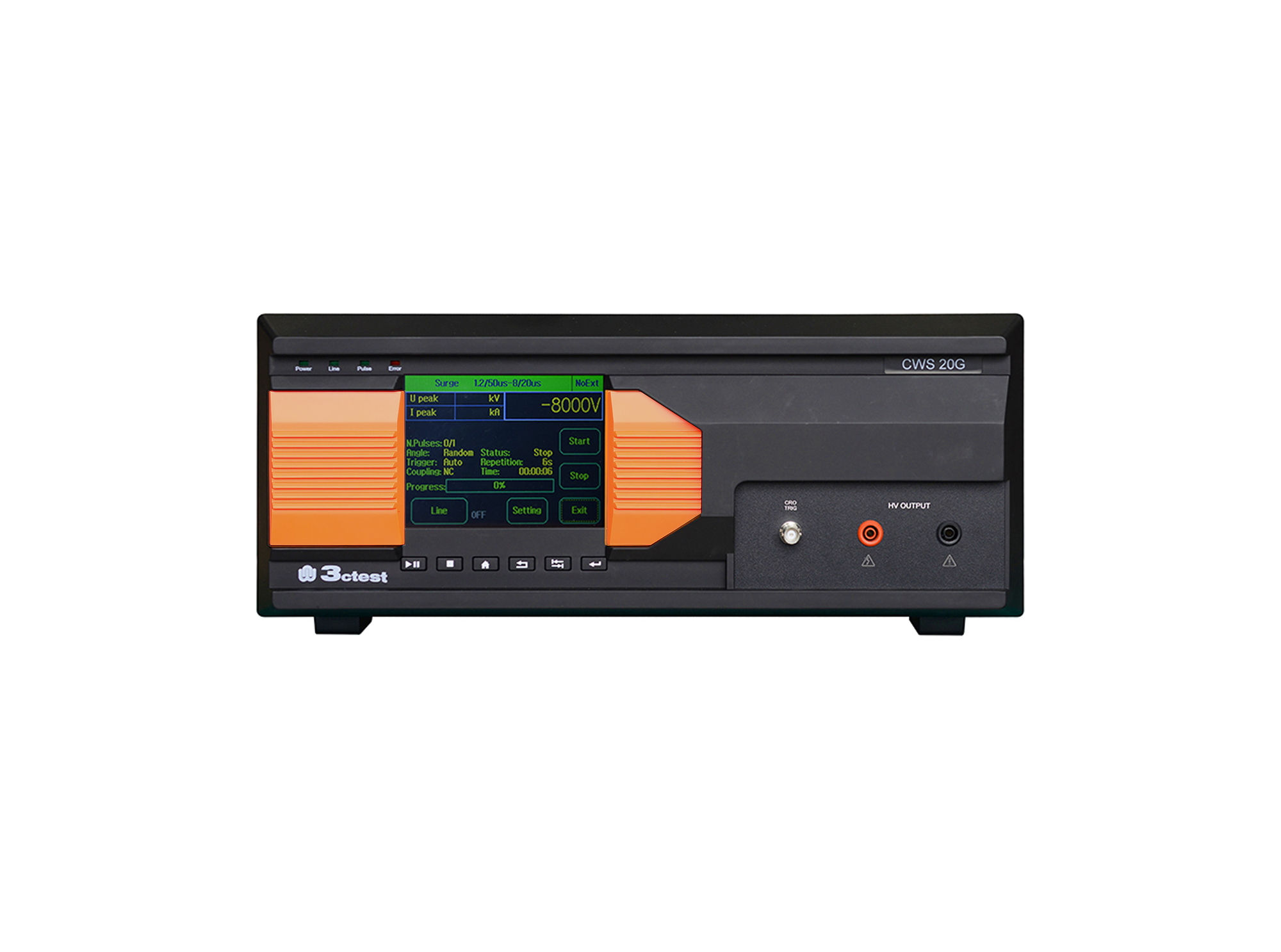

> 5.7寸彩色触摸屏前面板操作
> 可产生多款脉冲电压波形
> 测试排程功能操作简单
> 以太网、RJ45接口

产品标准

IEC标准

EN标准

EN 61000-4-5

ITU标准

应用行业

产品参数

1.2/50 μs、8/20 μs组合波

开路电压	5 V ~ 200 V（±5%±1 V）
电压波上升沿时间	1.2 μs±30%
电压波脉冲持续时间	50 μs±20%
短路电流	2.5 A ~ 100 A（±5%±0.5 A）
阻抗	2 Ω
电流波上升沿时间	8 μs±20%
电压波脉冲持续时间	20 μs±20%
符合标准	IEC 61000-4-5

1.2/50 μs电压波

5/50 μs电压波

10/100 μs电压波

10/200 μs电压波

10/350 μs电压波

10/700 μs、5/320 μs组合波

通用参数

产品配件

随机标配

保险丝、说明书、测试线、三芯电源线、接地线、同轴线

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：低压组合波雷击浪涌模拟器下一页：低压组合波雷击浪涌模拟器返回列表

输出极性	正、负
脉冲周期	1 s ~ 99 s
实验次数	1 ~ 999次
工作电源	AC 220 V 50 Hz
触发方式	自动或手动；可单次触发
环境温度	15 ℃ ~ 35 ℃
相对湿度	45% ~ 75% RH（无凝露）
大气压力	86 kPa ~ 106 kPa
仪器接地连接方式	使用扁平接地线
外形尺寸	19英寸/4U
重量	约19 kg
