高压雷击浪涌耦合/去耦网络

SPN 4516S15

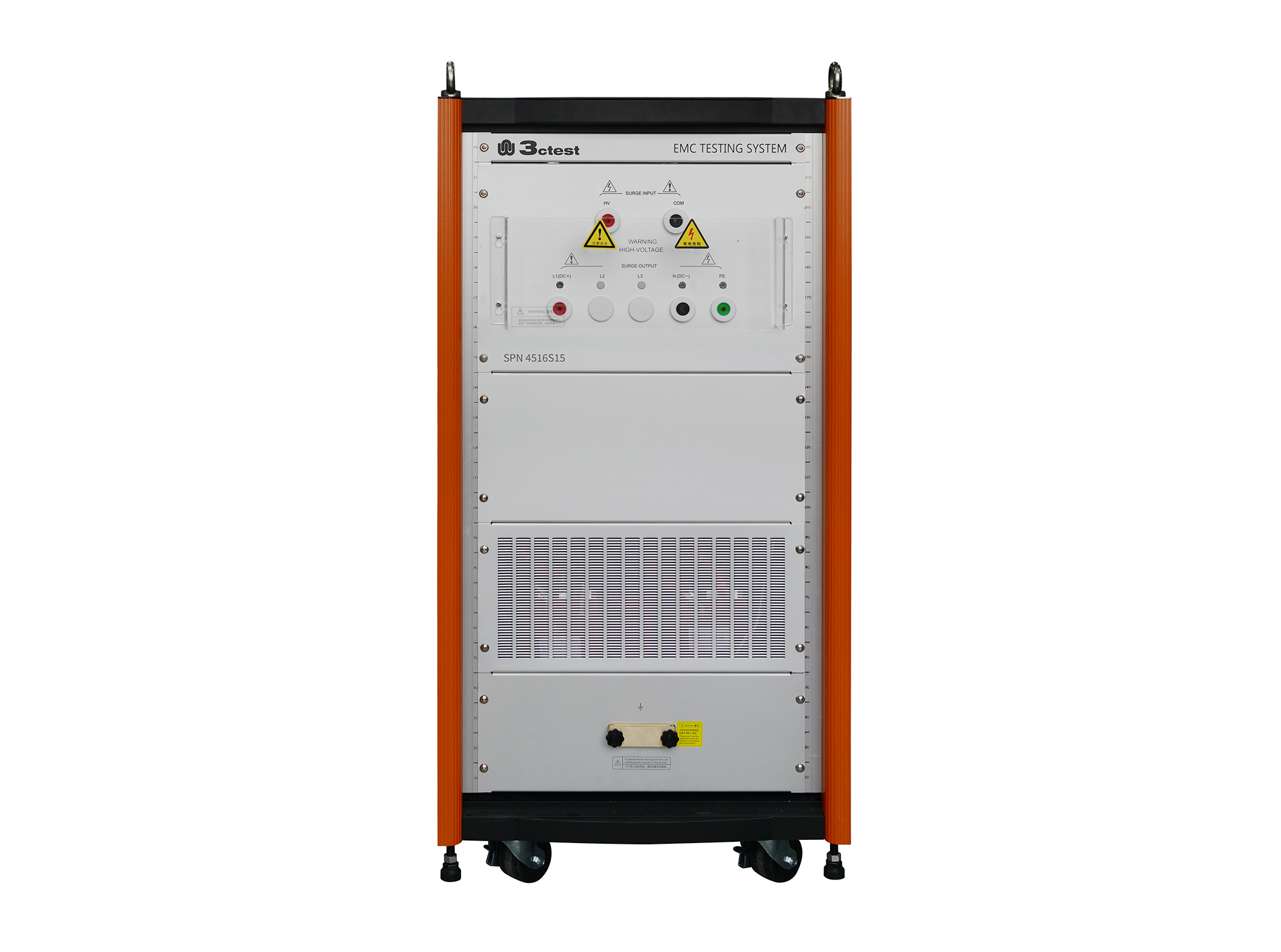

SPN 4516S15 高压雷击浪涌耦合/去耦网络符合IEC 61000-4-5、IEC 61000-4-12标准，实现全自动单相耦合/去耦功能

产品概述

SPN 4516S15 高压雷击浪涌耦合/去耦网络符合IEC 61000-4-5、IEC 61000-4-12标准，实现全自动单相耦合/去耦功能，可满足AC/DC交直流供电，配套CWS系列，EUT最大带载能力DC 220 V 16 A 、单相AC 450 V 16，其他EUT电压、电流等级，可以根据客户要求定制。

产品特点

> 最大耦合电压15 kV(1.2/50 μs)、耦合电流7.5 kA(8/20 μs)

>  EUT直流带载能力最大DC 220 V 16 A（支持定制其他或更大规格）
>  EUT交流带载能力最大单相AC450 V 16 A（支持定制其他或更大规格）
>  可对试验电压、极性、相位同步角度等试验参数进行排程设置
> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）
> 耦合电阻可选IEC标准或自定义方式

产品标准

IEC标准

GB/GB-T标准

EN标准

应用行业

产品参数

技术参数

网络类型	全自动单相耦合/去耦网络
EUT带载能力	Max DC 220 V 16 A
EUT带载能力	Max AC 单相450 V 16 A 50/60 Hz
耦合路径	L (DC+)，N(DC-), PE任意组合路径，自动投切
相位同步	L (DC+)，N(DC-), PE任意线路相位角度迭加
EUT电源投切方式	全自动网络自动投切
浪涌参数IEC 61000-4-5
网络端口试验电压范围	0.25 kV ~ 15 kV ± 10%
网络端口试验电流范围	0.125 kA ~ 7.5 kA ± 10%
开路电压波形参数（线对线≤16 A）*	波前时间：1.2 μs ± 30%
开路电压波形参数（线对线≤16 A）*	持续时间：50 μs ± 20%
短路电流波形参数（线对线）	波前时间：8 μs ± 20%
短路电流波形参数（线对线）	持续时间：20 μs ± 20%
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
*注意：持续时间与EUT的电流和脉冲耦合路径相关，具体请参考标准

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、浪涌校准测试线、使用说明书、检验报告、产品质保书

选配主机

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：高压大功率雷击浪涌耦合/去耦网络下一页：雷击浪涌耦合/去耦网络返回列表

EUT电源输入/输出端口	拔插式绝缘插头
工作电源	AC 220 V，±10%，50 Hz/ 60 Hz
保险丝	6 A
最大功耗	500 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U机柜， 600 (W)1250 (H)800 (D) mm
仪器重量	约 100 kg
环境温度	15℃ ~ 35℃
相对湿度	45% ~ 75%
大气压力	86 kPa ~ 106 kPa

1	宽带电流监测钳	型号：CM 0301M 峰值电流：200 kA 灵敏度：0.001 V/A 最大连续电流（有效值）：400 A 频率：10 Hz ~ 1 MHz 输出阻抗：50 Ω 最大6 A•s电荷量接口类型：BNC 尺寸：40 (ID)116 (OD)40 (T) mm
2	宽带电流监测钳	型号：CM 0220M 峰值电流：20 kA 灵敏度：0.01 V/A 最大连续电流（有效值）：150 A 频率：10 Hz ~ 20 MHz 输出阻抗：50 Ω 最大1 A•s电荷量接口类型：BNC 尺寸：40 (ID)116 (OD)40 (T) mm
3	软件	型号：Corelab > 兼容Windows 7 / 8 / 10 / 11 > 支持以太网接口和串口通讯 > 支持参数排程测试、测试序列，一键进行测试，操作简单。 > 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
