高压大功率雷击浪涌耦合/去耦网络

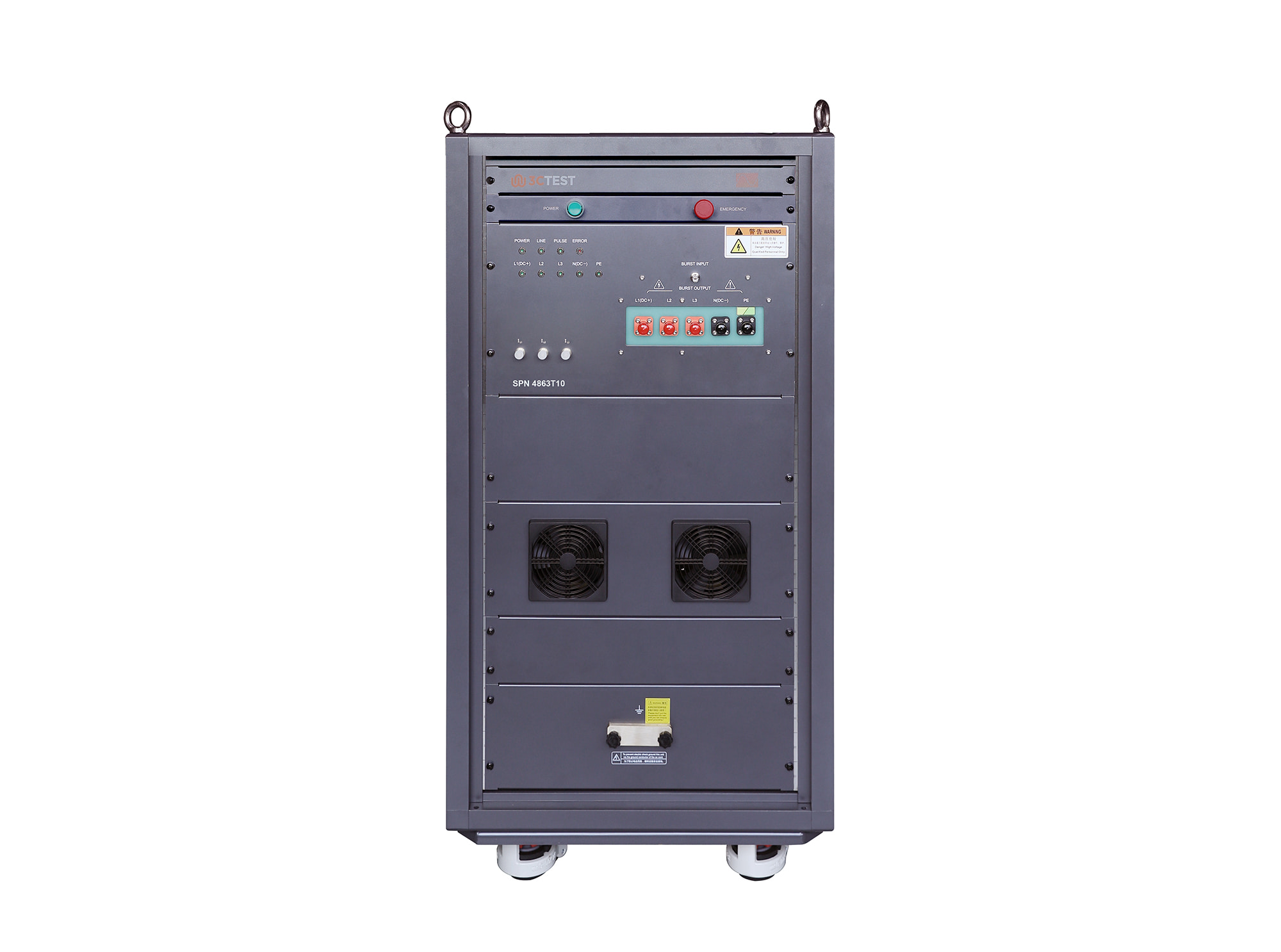

SPN 4863T10

SPN 4863T10高压大功率雷击浪涌耦合/去耦网络符合IEC/EN 61000-4-5标准，实现全自动单相/三相耦合/去耦功能

产品概述

SPN 4863T10高压大功率雷击浪涌耦合/去耦网络符合IEC/EN 61000-4-5标准，实现全自动单相/三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、RWS仪器使用，EUT最大带载能力DC 500 V 63 A 、AC 480 V 63 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。

产品特点

> EUT直流带载能力最大DC 500 V 63 A

> EUT交流带载能力最大AC 480 V 63 A三相五线

> 最大耦合脉冲电压10 kV，最大耦合脉冲电流5 kA

> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切

> 任意线路的相位角度迭加

> 耦合路径显示（指示灯）

> 耦合电阻可选IEC标准或自定义方式

> 采用拔插式绝缘插头，既安全又便捷

> 急停按钮自动切断EUT供电及高压耦合路径

产品标准

IEC标准

IEC 61000-4-5

GB/GB-T标准

GB/T 17626.5

EN标准

EN 61000-4-5

应用行业

产品参数

技术参数

网络类型	三相自动耦合/去耦网络
EUT带载能力	Max AC 480 V、63 A、50/60 Hz三相五线
电流波形	Max DC 500 V、63 A
耦合路径	L1、L2、L3、N、PE任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE，任意线路相位角度迭加
EUT电源投切方式	自动投切
浪涌参数IEC/EN 61000-4-5
耦合波形	1.2/50 μs，8/20 μs组合波
网络端口试验电压范围	0.25 kV ~ 10 kV ± 10%（10kV发生器）
网络端口试验电流范围	0.125 kA ~ 5 kA ± 10%（10kV发生器）
开路电压波形参数（线对线≤16 A）*	波前时间：1.2 μs ± 30%
开路电压波形参数（线对线≤16 A）*	持续时间：50 μs ± 20%
短路电流波形参数（线对线）	波前时间：8 μs ± 20%
短路电流波形参数（线对线）	持续时间：20 μs ± 20%
浪涌输入端口	6 mm香蕉头
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
*注意：持续时间与EUT的电流和脉冲耦合路径相关，具体请参考标准

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、浪涌校准测试线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：雷击浪涌耦合去耦网络下一页：高压大功率雷击浪涌耦合/去耦网络返回列表

EUT电源输入/输出端口	拔插式绝缘插头
工作电源范围	AC 220 V，50/60 Hz
保险丝	6 A
最大功耗	300 W
辅助接口	D-sub 25pin
安全电路	按下急停，仪器停止工作
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U 600 mm (W) 1250 mm (H) 800 mm (D)
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa - 106 kPa

1	主机发生器	型号： CCS 600系列、 CCS 800系列、 CCS 1000系列、 CWS 600系列、 CWS 800系列、 CWS 1000系列、 RWS系列本耦合/去耦网络可与上述型号的发生器配合使用。发生器的技术参数请参阅对应型号的说明书。
2	10kV浪涌校准电容模块	型号：CCM 1000 外壳耐压：10 kV 校准电容：18 μF
3	差分探头	型号：VCF-80 最大脉冲电压：8 kV 衰减比：1000：1 测量精度：±2%±5m VDC 输入阻抗：30 kΩ 共模，60 kΩ 差模输出阻抗：50 Ω -3dB带宽：8 MHz 上升时间：40 ns 响应时间：30 ns 输出端子：同轴BNC连接器尺寸：260 mm(W)26 mm(H)160 mm(D) 重量：约900 g
4	宽带电流监测钳	型号：CM 0220M 峰值电流：20 kA，灵敏度：0.01 V/A 最大连续电流（有效值）：150 A 频率：10 Hz ~ 20 MHz 输出阻抗：50 Ω 最大1 A•s电荷量接口类型：BNC 尺寸：40 mm(ID)116 mm(OD)40 mm(T)
5	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。

高压大功率雷击浪涌耦合/去耦网络 SPN 4863T10

高压大功率雷击浪涌耦合/去耦网络

SPN 4863T10
