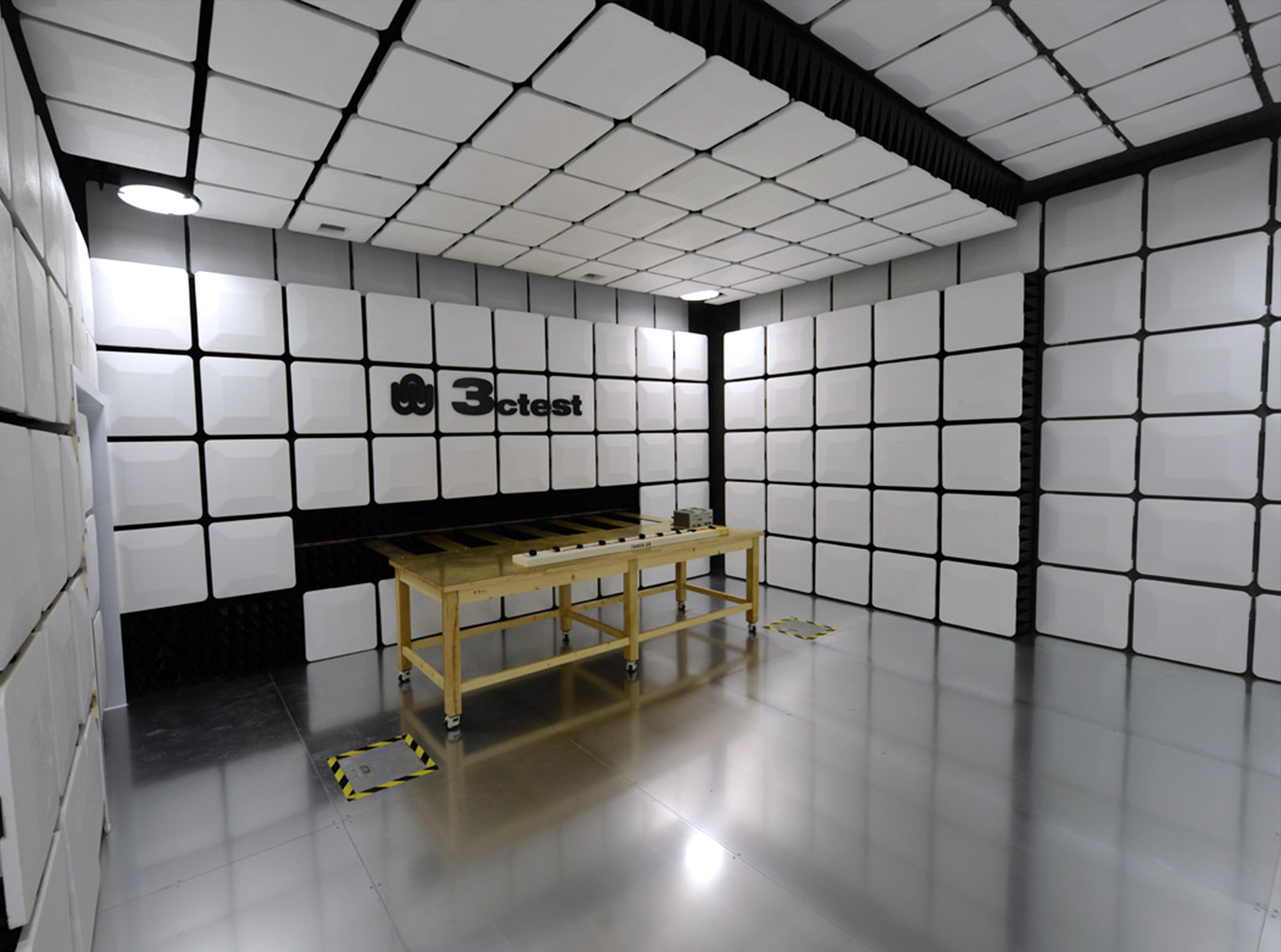

电波暗室和屏蔽室

在CISPR16-1-4中，FAC定义为“没有反射平面的测试场地”。与SAC （半电波暗室）相比，它不仅墙体和天花板会安装吸波材料,地板也会设吸波材料。FAC的优点主要是不会发生地面反射，因此不需要天线高度扫描，节省了许多测试时间。

产品概述

在CISPR16-1-4中，FAC定义为“没有反射平面的测试场地”。与SAC （半电波暗室）相比，它不仅墙体和天花板会安装吸波材料,地板也会设吸波材料。FAC的优点主要是不会发生地面反射，因此不需要天线高度扫描，节省了许多测试时间。然而，暗室的测试布置就会比较特殊和繁琐（由于地面敷设了吸波材料），特别是在EUT重量和体积比较大时，测试布置的困难就更为明显。总的来说，建设完全符合要求的FAC一定会比同类的的SAC的尺寸更大，花费.更多，其最大的优点就是可以节省测试时间，并且可以满足某些特定产品的特定性能测试的要求（如无线产品杂散测试）。

产品标准

CISPR标准

CISPR 16-1-4

产品参数

技术指标

类型	FAC3	FAC5
外形尺寸(长宽高)	10.58m6.08m7.50m	12.08m8.18m7.50m
频率范围	26MHZ-18GHZ
测量距离	3.0m	5.0m
吸波材料墙面/天花板/地板	内部数设F006型铁氧体吸波材料，部分敷设H600/H1000型复合吸波材料
辐射发射测试	完全符合CISPR16-2-3的要求
符合CISPR16-1-4要求的FSNSA最大偏差	±4dB
符合CISPR16-1-4要求的最大场地电压驻波比	6dB
测试静区大小	直径1.2m	直径2.0m
	高度1.5m	高度2.0m
辐射抗扰度测试	完全符合IEC/EN 61000-4-3的要求
均匀场区大小	1.5m*1.5m
最大偏差	16个测量点中的75%为0dB/+6dB

产品配件

标准配置

· 一个通道门，1238mm x2l l8mm

· 六个用于通风的蜂窝波导窗

· 一个440V的交流电源滤波器，4x32A

· 两个穿墙板

· 电气装置

· 照明设备

· 木质地板

· 一张木桌

· 吸波材料

· 一个转台

· 一个天线塔

· 一个天线塔与转台的控制器

· 通向转台/天钱塔的走道

· 馈通元件:六个N型接头，四个BNC接头，四个光纤接口

可选配置
