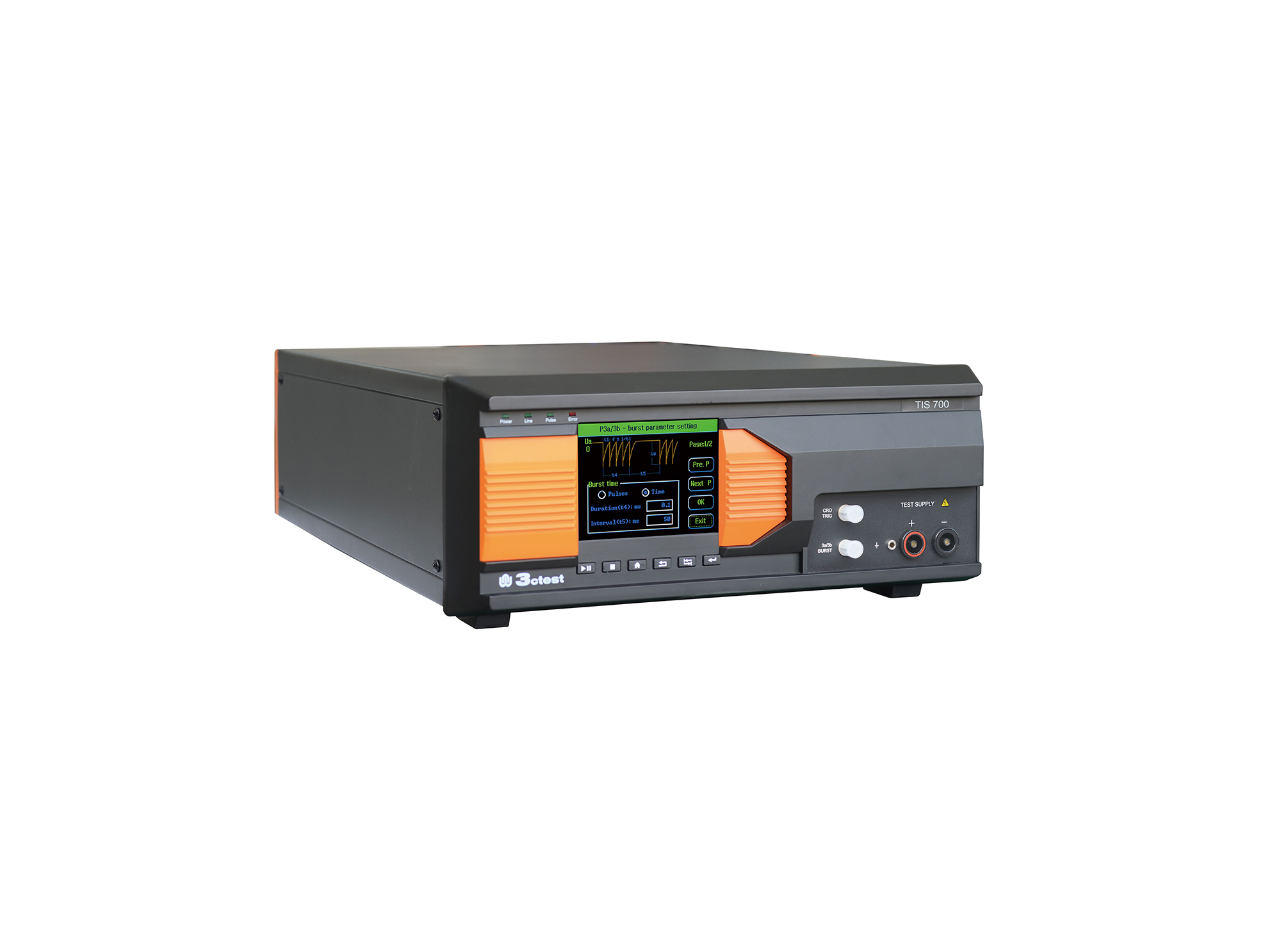

瞬变脉冲干扰模拟器

TIS 700X

TIS 瞬变脉冲干扰模拟器系列集成了ISO 7637-2标准要求的试验脉冲P1/1b/2a/3a/3b/6电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

TIS 瞬变脉冲干扰模拟器系列集成了ISO 7637-2标准要求的试验脉冲P1/1b/2a/3a/3b/6电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。其具有更高的脉冲电压、频率，可以自由设定，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列的输出相连，可作为统一的中央输出端口（被试设备）。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。

测试连接示意图：



产品特点

> 5.7英寸彩色触摸屏,前面板操作
> EUT负载能力80 V、60 A
> 电源线试验脉冲P1/1b/2a/3a/3b/6
> 信号线和数据线快慢脉冲试验
> 具有DUT电压、电流检测及过流保护功能
> 内置电源投切开关
> 内置耦合网络可作为统一的中央输出（EUT）端口
> 以太网、RJ45接口，用于PC远程控制、打印测试报告

产品标准

ISO标准

GB/T标准

GB/T 21437.2

EN标准

其他标准

查看全部适合标准

应用行业

汽车电子

产品参数

通用参数

供电电压	AC 220 V，±10%，45 Hz ~ 65 Hz
环境温度	15 ℃ ~ 35 ℃
相对温度	35% RH ~ 85% RH（无凝露）

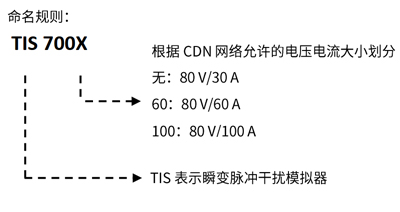

外形尺寸	TIS 700输出电流30 A 4U机箱	TIS 700-60输出电流60 A，4U机箱	TIS 700-100输出电流100 A 6U机箱
重量	TIS 700约20 kg	TIS 700-60约20 kg	TIS 700-100约20 kg
触发方式	自动触发、手动触发、外部触发
网络	内置耦合/去耦网络80 V/60 A 最大电流可达100 A（需定制）
输入	被试设备供电	直流电压从APS或其他直流电源输入
	脉冲5,7	通过TIS 700系列的网络叠加脉冲5和脉冲7
输出	从LDS200输入	中央被试设备输出端口
	同轴输出端口	连接符合ISO7637-3标准要求的电容耦合钳

微脉冲发生器模块P1

微脉冲发生器模块P1b（配合上位机软件AutoLab使用）

微脉冲发生器模块P2a

电快速瞬变/脉冲群发生器模块P3a/3b

电快速瞬变/脉冲群发生器模块P6（配合上位机软件AutoLab使用）

产品配件

标配附件

主机一台、说明书、检测报告、产品质保书、测试线、电源线、DUT电源线、接地线

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：汽车瞬态脉冲发生器下一页：车载微脉冲发生器返回列表

测试电压	3 V ~ 600 V
极性	负
上升时间Tr	0.5 μs ~ 1 μs
上升时间Tr	1.5 μs ~ 3 μs 无负载
持续时间Td	50 μs ± 20% 无负载
	12 μs ± 20% 2 Ω匹配负载
	1 ms ± 20% 无负载
	1 ms ± 20% 50 Ω匹配负载
	2 ms ± 20% 无负载
	1.5 ms ± 20% 10 Ω匹配负载
	0.2 ms ± 20% 无负载
	0.3 ms ± 20% 无负载
	0.5 ms ± 20% 无负载
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
试验次数	1 ~ 9999
DUT电压监控	10:1
DUT电流监控	40 A : 1 V
脉冲间隔	0.2 s ~ 999 s (其中最小间隔根据输出电压)

测试电压	3 V ~ 600 V
极性	负
上升时间Tr	<3 μs
持续时间Td	0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

测试电压	3 V ~ 200 V
极性	正
上升时间Tr	0.5 μs ~ 1 μs
上升时间Tr	1.5 μs ~ 3 μs 无负载
持续时间Td	50 μs ± 20% 无负载
	12 μs ± 20% 2 Ω匹配负载
	1 ms ± 20% 无负载
	1 ms ± 20% 50 Ω匹配负载
	2 ms ± 20% 无负载
	1.5 ms ± 20% 10 Ω匹配负载
	0.2 ms ± 20% 无负载
	0.3 ms ± 20% 无负载
	0.5 ms ± 20% 无负载
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
试验次数	1 ~ 9999
DUT电压监控	10:1
DUT电流监控	40 A : 1 V
脉冲间隔	0.2 s ~ 999 s(其中最小间隔根据输出电压)
耦合方式	ICC, DCC

测试电压	18 V ~ 700 V
极性	脉冲3b为正，脉冲3a为负
上升时间Tr	5 ns ± 30% 50 Ω负载
上升时间Tr	5 ns ± 30% 1000 Ω负载
持续时间Td	150 ns ± 45 ns 50 Ω负载
持续时间Td	150 ns ± 45 ns 1000 Ω负载
源阻抗	50 Ω
脉冲个数	1 ~ 200
脉冲群间隔时间	50 ms ~ 999 ms
脉冲频率	0.1 kHz ~ 200 kHz
测试持续时间	1 s ~ 50000 s
耦合方式	CCC，DCC
输出方式	源端口输出：BNC
输出方式	电源端口输出：同轴端子

测试电压	3 V ~ 600 V
极性	负
上升时间Tr	60 μs
持续时间Td	0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

ISO 7637-3校准附件
1	电流注入 BCIP7637-3	频率范围：4 kHz ~ 100 MHz
2	校准夹具 BCICF-200	频率范围：DC-200 MHz
		特性阻抗：50 Ω
3	直接电容耦合DCC-100nF	容值：100 nF
		耐压值：200 V
4	直接电容耦合DCC-100pF	容值：100 pF
		耐压值：200 V
5	直接电容耦合 DCC-470pF	容值：470 pF
		耐压值：200 V
6	电容耦合夹V-EFTC	耦合电容：100 pF-200 pF DC 5 kV
ISO 7637-2校准附件
7	校准电阻 PVK	型号	阻抗 [Ω]
		PVK 05	0.5
		PVK 1	1
		PVK 2	2
		PVK 4	4
		PVK 10	10
		PVK 20	20
		PVK 30	30
		PVK 50	50
其他附件
8	软件	计算机联机控制软件AutoLab，支持windows 7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。
