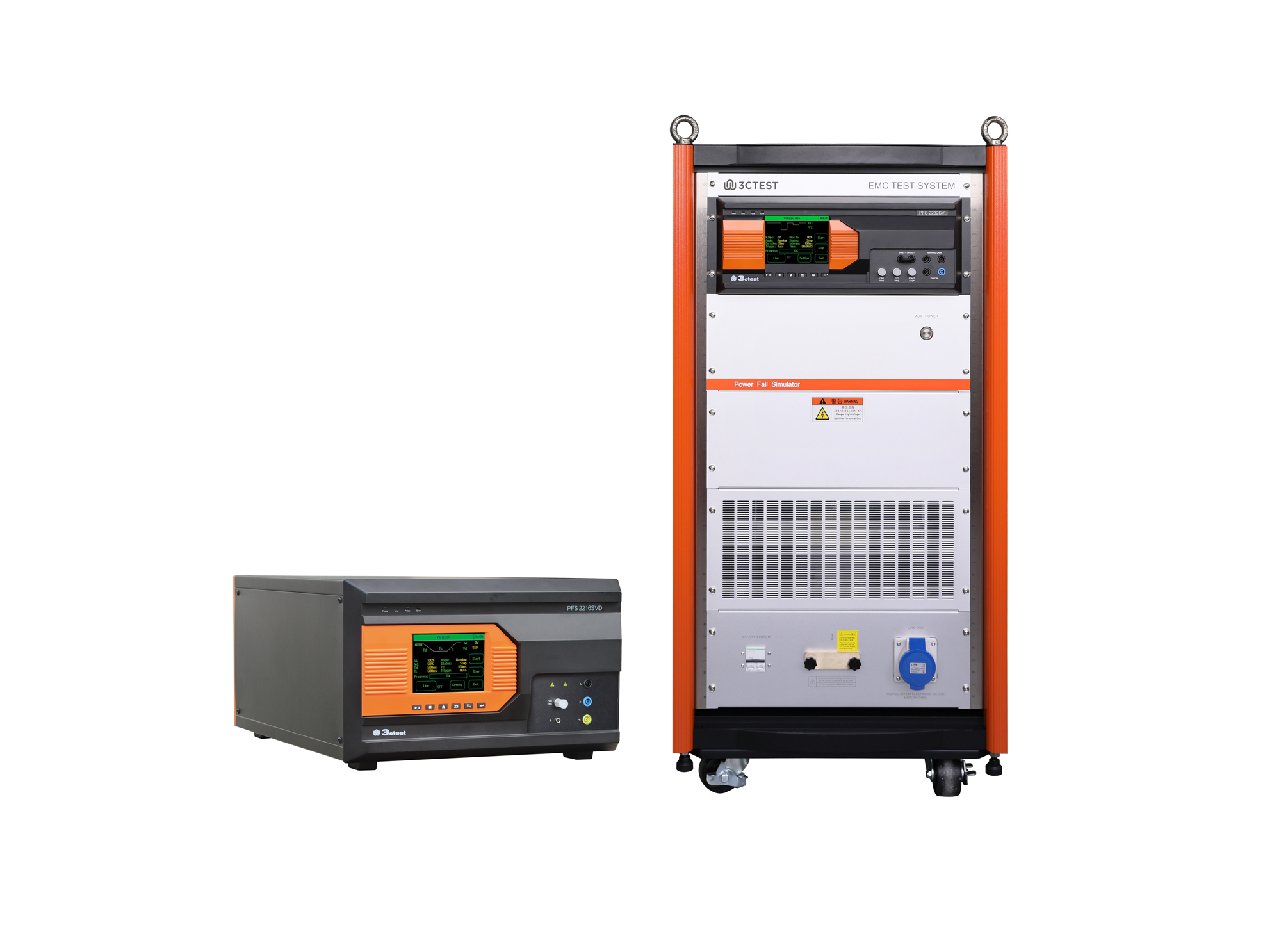

单相电源故障模拟器

PFS 2210SD

PFS 单相供电系列电源故障模拟器依据IEC 61000-4-11/34和GB/T 17626.11/34测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断和电压变化现象。

产品概述

PFS 单相供电系列电源故障模拟器依据IEC 61000-4-11/34和GB/T 17626.11/34测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断和电压变化现象。产品可用于检验电气、电子设备遇到上述现象时，能否避免处于不安全的操作条件。

本系列产品配有可控制的半导体开关，能承受瞬间冲击电流，同时具有电子短路保护功能。

产品特点

> 5.7英寸彩色触摸屏前面板操作

> 全兼容IEC 61000-4-11/34测试

> 内置多功能测试模块组合

> 电压、电流测量采集

> 测试编排程功能

> 具有限压、限流、过压、过流保护功能

> 以太网RJ45接口，用于PC远程控制、打印测试报告

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

保护	内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件
耐冲击电流	额定电流50 A及以下产品：500 A，50 A以上产品：1000 A
EUT电流电压测量	LCD显示
中断电平	0%
暂降电平	0% ~ 100%
暂降、中断持续时间	0.3 ~ 9999周期或10 ms ~ 99999 ms（型号后缀含D的为1 ms）
暂降、中断间隔时间	50 ms ~ 50000 ms
暂降、中断试验次数	1~ 9999
暂降、中断上升、下降时间	发生器额定电流75 A及以下产品：1 ~ 5 μs(标准规定电阻校验) 发生器额定电流75 A以上产品：1 ~ 50 μs(标准规定电阻校验)
电压变化电平(16A及以下可选)	0 ~ 100%
电压变化减少时间(16A及以下可选)	500 ms ~ 9999 ms（50% ~ 100%）或突变（同暂降、中断上升、下降时间） 1500 ms ~ 9999 ms（0% ~ 100%）或突变（同暂降、中断上升、下降时间）
电压变化增加时间(16A及以下可选)	500 ms ~ 9999 ms（50% ~ 100%） 1500 ms ~ 9999 ms（0% ~ 100%）
电压变化降低后持续时间(16A及以下可选)	10 ms ~ 99999 ms
同步	0° ~ 360°，1°步进设置或随机方式
触发方式	手动、自动、外部触发输入

通用参数

产品附件

标配附件

电源线、EUT供电电缆、保险丝、测试线、接地线、射频电缆、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

PFS 系列选型指南

序号	型号	EUT带载能力
1	PFS 2210SD	额定电压：AC : 220V 额定电流：10A DC : 300V 仪器尺寸：6U
2	PFS 2216SD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸： 6U
3	PFS 2216S	额定电压：AC : 220V 额定电流：16A 仪器尺寸：6U
4	PFS 2216SV	额定电压：AC: 220V 额定电流：16A 仪器尺寸：6U
5	PFS 2216SVD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸：6U
6	PFS 2225S（机柜）	额定电压：AC: 220V 额定电流：25A 仪器尺寸：22U
7	PFS 2230SV	额定电压：AC: 220V 额定电流：30A 仪器尺寸：22U
8	PFS 3032S	额定电压：AC: 300V 额定电流：32A 仪器尺寸：22U
9	PFS 4510SV	额定电压：AC: 450V 额定电流：10A 仪器尺寸：6U+6U
备注： 1： PFS 单相供电系列设备中，带D的支持直流，带V的支持电压变化

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

1	校准阻抗盒	型号：R100Ω/1134 阻抗：100 Ω 精度：±10% 功率：2000 W 发生器额定电流：≤50 A
		型号：R50Ω/1134 阻抗：50 Ω 精度：±10% 功率：3000 W 发生器额定电流：50 A＜I≤100 A
		型号：R25Ω/1134 阻抗：25 Ω 精度：±10% 功率：6000 W 发生器额定电流：＞100 A
2	峰值冲击电流校验装置	型号：PIC 1134 容值：1700 μF 放电电阻：4700 Ω 最大额定电压：AC 230 V, DC 350 V 峰值冲击电流驱动能力： Max 500 A (相对220 V - 240 V电源) Max 250 A (相对100 V - 120 V电源)
3	抗扰度测试软件	型号：Corelab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
