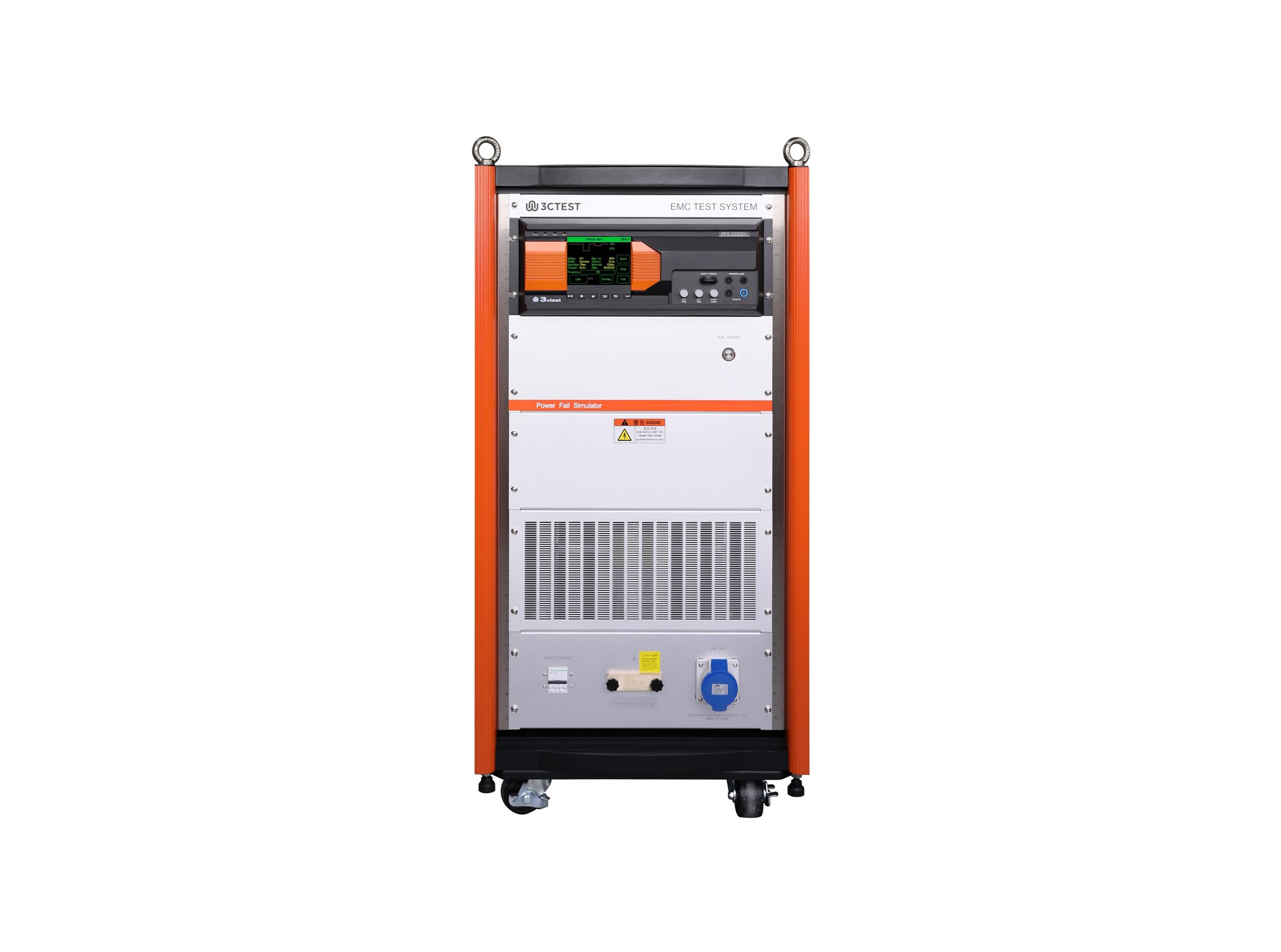

单相电源故障模拟器

PFS 2230SV

PFS 2230SV 电源故障模拟器是依据 IEC 61000-4-34、GB/T 17626.34以及IEC 61000-4-11，GB/T 17626.11测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断和电压变化现象。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

PFS 2230SV 电源故障模拟器是依据 IEC 61000-4-34、GB/T 17626.34以及IEC 61000-4-11，GB/T 17626.11测试要求设计, 能够模拟电网、变电设备发生故障或者负荷突然发生大的变动引起的电压暂降、短时中断和电压变化现象。产品可用于检验电气、电子设备遇到上述现象时，能否避免处于不安全的操作条件。本系列产品配有可控制的半导体开关，能承受瞬间冲击电流，同时具有电子短路保护功能。

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 电压、电流测量采集
> 内置多功能测试模块组合
> 满足电压暂降、中断及电压变化
> 具有限压、限流、过压、过流保护功能
> 电压暂降、电压变化范围0% ~ 100%可调
> 满足IEC 61000-4-34，GB/T 17626.34的测试
> 满足IEC 61000-4-11，GB/T 17626.11，在额定电流≤10A的测试
> 以太网接口可用于PC远程控制及测试报告打印

产品标准

IEC标准

GB/T标准

应用行业

产品参数

技术参数

符合标准	IEC 61000-4-34 IEC 61000-4-11 GB/T 17626.34 GB/T 17626.11（额定电流≤10A）
EUT最大输入电压	250 V AC，50/60 Hz
EUT电流电压测量	LCD显示
EUT最大持续电流	32 A
耐冲击电流	500 A
保护	内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件（例如：警告灯、急停按钮）
中断电平	0%
暂降电平	0% ~ 100%
暂降、中断持续时间	0.3 ~ 9999周期或10 ms ~ 99999 ms
暂降、中断间隔时间	50 ms ~ 50000 ms
暂降、中断试验次数	1 ~ 9999
暂降、中断上升、下降时间	1 ~ 5 μs
同步	0° ~ 360°，1°步进设置或随机方式
触发方式	手动、自动、外部触发输入

通用参数

产品附件

标配附件

电源线、测试线、接地线、保险丝、射频电缆、扁平接地线、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

PFS 系列选型指南

序号	型号	EUT带载能力
1	PFS 2210SD	额定电压：AC : 220V 额定电流：10A DC : 300V 仪器尺寸：6U
2	PFS 2216SD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸： 6U
3	PFS 2216S	额定电压：AC : 220V 额定电流：16A 仪器尺寸：6U
4	PFS 2216SV	额定电压：AC: 220V 额定电流：16A 仪器尺寸：6U
5	PFS 2216SVD	额定电压：AC: 220V 额定电流：16A DC: 300V 仪器尺寸：6U
6	PFS 2225S（机柜）	额定电压：AC: 220V 额定电流：25A 仪器尺寸：22U
7	PFS 2230SV	额定电压：AC: 220V 额定电流：30A 仪器尺寸：22U
8	PFS 3032S	额定电压：AC: 300V 额定电流：32A 仪器尺寸：22U
9	PFS 4510SV	额定电压：AC: 450V 额定电流：10A 仪器尺寸：6U+6U
备注： 1： PFS 单相供电系列设备中，带D的支持直流，带V的支持电压变化

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：直流电源故障模拟器下一页：单相电源故障模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 100 V ~ 240 V，±10%，50/60Hz
保险丝	6A
最大功耗	300 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
辅助接口	D-sub 25p
外部触发输入	BNC,5 V TTL,常开节点，闭合触发
CRO触发输出	BNC,5 V TTL
运行控制输入	BNC,5 V TTL
外部同步输入	45-65 Hz，同名端与异名端之间20 ~ 500 V 同名端、异名端与机壳0 ~ 500 V
警告灯输出	0 ~ 220 V AC 10 A/0 ~ 48 V DC 3 A 电源取决于外接信号灯的种类
安全电路	安全回路开路时停止工作
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	22U 600 mm(W)1250 mm(H)800 mm(D)
仪器重量	约193 kg
温度范围	15℃ ~ 35℃
湿度范围	45%RH ~ 75%RH（无凝露）
气压范围	86 kPa ~ 106 kPa
