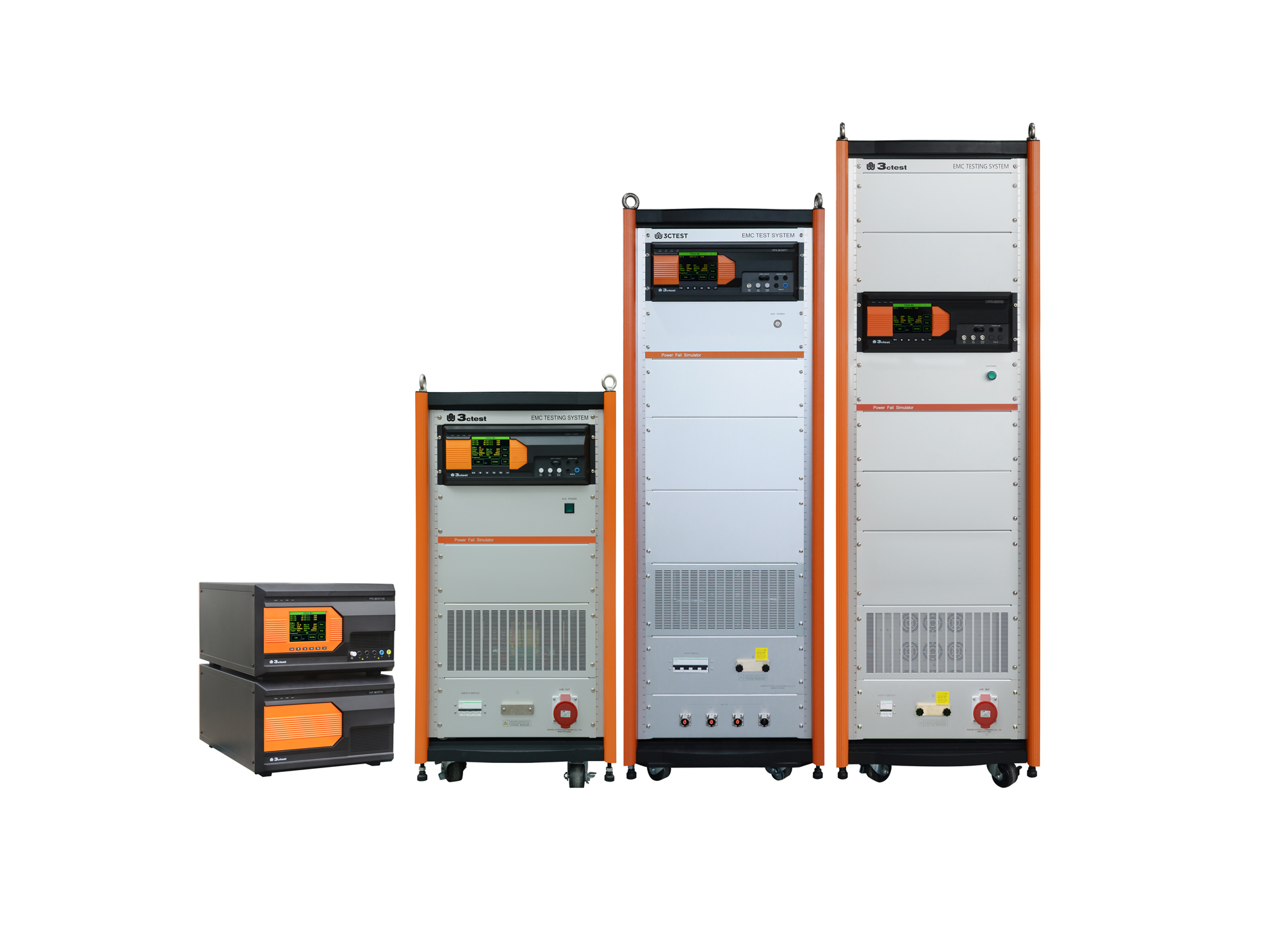

三相电源故障模拟器

PFS 3850T1

1

PFS   3810T1

额定电压：L-N：220V    额定电流：10A

                  L-L：380V    仪器尺寸：6U+6U

2

PFS   3820T1

额定电压：L-N：220V    额定电流：20A

                  L-L：380V    仪器尺寸：22U

3

PFS   3820T3

额定电压：L-N：220V    额定电流：20A

                  L-L：380V    仪器尺寸：35U

4

PFS   3830T1

额定电压：L-N：220V    额定电流：30A

                  L-L：380V    仪器尺寸：22U

5

PFS   3830T3

额定电压：L-N：220V    额定电流：30A

                  L-L：380V    仪器尺寸：35U

6

PFS   3850T1

额定电压：L-N：220V    额定电流：50A

                  L-L：380V    仪器尺寸： 35U

7

PFS   3850T3

额定电压：L-N：220V    额定电流：50A

                  L-L：380V    仪器尺寸：35U

8

PFS 3875T3

额定电压：L-N：220V    额定电流：75A

                  L-L：380V    仪器尺寸：42U

9

PFS   38100T

额定电压：L-N：220V    额定电流：100A

                  L-L：380V    仪器尺寸：35U

10

PFS   4530T1

额定电压：L-N：260V    额定电流：30A

                  L-L：450V    仪器尺寸：35U

11

PFS   4875T1

额定电压：L-N：277V   额定电流：75A

                  L-L：480V    仪器尺寸：35U

12

PFS   6930T1

额定电压：L-N：400V    额定电流：30A

                  L-L：690V    仪器尺寸：35U

13

PFS   3810T1VD

额定电压：L-N：220V    额定电流：10A

                  L-L：380V    仪器 尺寸：6U+6U

                  DC：380V

14

PFS   3816T1V

额定电压：L-N：220V    额定电流：16A

                  L-L：380V    仪器尺寸：22U

15

PFS   3830T1V

额定电压：L-N：220V    额定电流：30A

                  L-L：380V    仪器尺寸：22U

16

PFS   69100T1

额定电压：L-N：400V    额定电流：100A

                  L-L：690V    仪器尺寸：35U

暂降电平：0% ，40% ，70% ，80%

17

PFS   69200T1F

额定电压：L-N：400V    额定电流：200A

                  L-L：690V    仪器尺寸：35U

暂降电平：0% ，40% ，70% ，80%

18

PFS   150100T1

额定电压：L-N: 866V      额定电流：100A

                  L-L: 1500V    仪器尺寸：800 mm(W)*1300 mm(H)*1500 mm(D)

暂降电平：0% ，40% ，70% ，80%

备注：

1：PFS 三相交流供电系列设备中，T3仅支持额定电压AC 380V、额定电流75A及以下仪器。正常默认按照T1的方式实现。

T1：GB/T 17626.11/34 图3a, 3b / IEC 61000-4-11/34   Figure 3a，3b

T3： GB/T 17626.11/34 图3a, 3c / IEC 61000-4-11/34   Figure 3a，3c

2：PFS 三相交流供电系列设备中，带D的支持直流，带V的支持电压变化

3：额定电压AC 380V、额定电流100A及以上&额定电压AC   420V、额定电流30A以上仪器电压暂降电平仅支持固定的0%   ，40% ，70% ，80%
