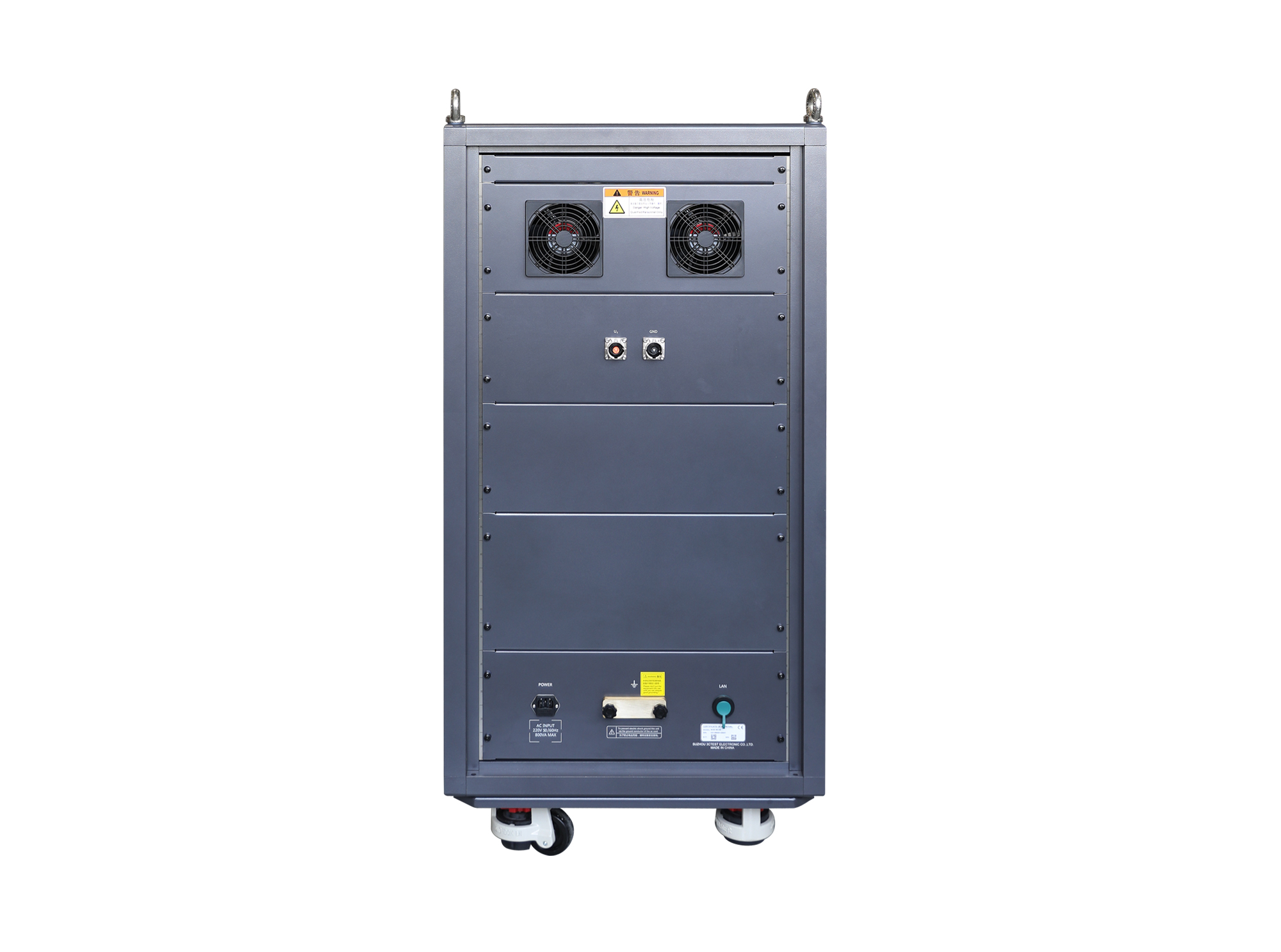

线路故障模拟器

BOB 50C50

BOB 50C50线路故障模拟器用于信号线和负载电路短路试验，基于第三代控制平台，满足ISO 16750-2、ISO 21780标准短路试验的要求。产品采用高压大功率继电器，单通道最大带载能力DC 60V 50 A，可定制更大带载电流。

系统配置

① PC配套测试软件AutoLab

② 四象限电源电压变化模拟器APS系列

③ 抛负载脉冲模拟器LDS系列

④ 电源网络模拟器PNS系列

⑤ 汽车电源故障模拟器PFS系列

⑥ 线路故障模拟器BOB 50C50

⑦ 信号数据线故障模拟器DFS系列

⑧ 电源网络模拟器PNS系列

⑨ 接地偏移模拟器GOS系列

设备连接

① PC配套测试软件AutoLab

② 四象限电源电压变化模拟器APS系列

③ 线路故障模拟器BOB 50C50

> 5.7英寸彩色触摸屏前面板操作

> 单通道最大带载能力DC 60V 50 A

> 短路线路阻抗≤20 mΩ

> 支持50路通道测试，内置测试排程功能，可灵活测试

> 支持单线短路和多线短路模式

> 支持模拟绝缘失效短路与断线搭接短路两种典型线束故障模式

> 支持电流、电压监测/保护功能

> 支持线路试验状态指示灯显示功能

> 急停按钮自动切断DUT和电源电路
