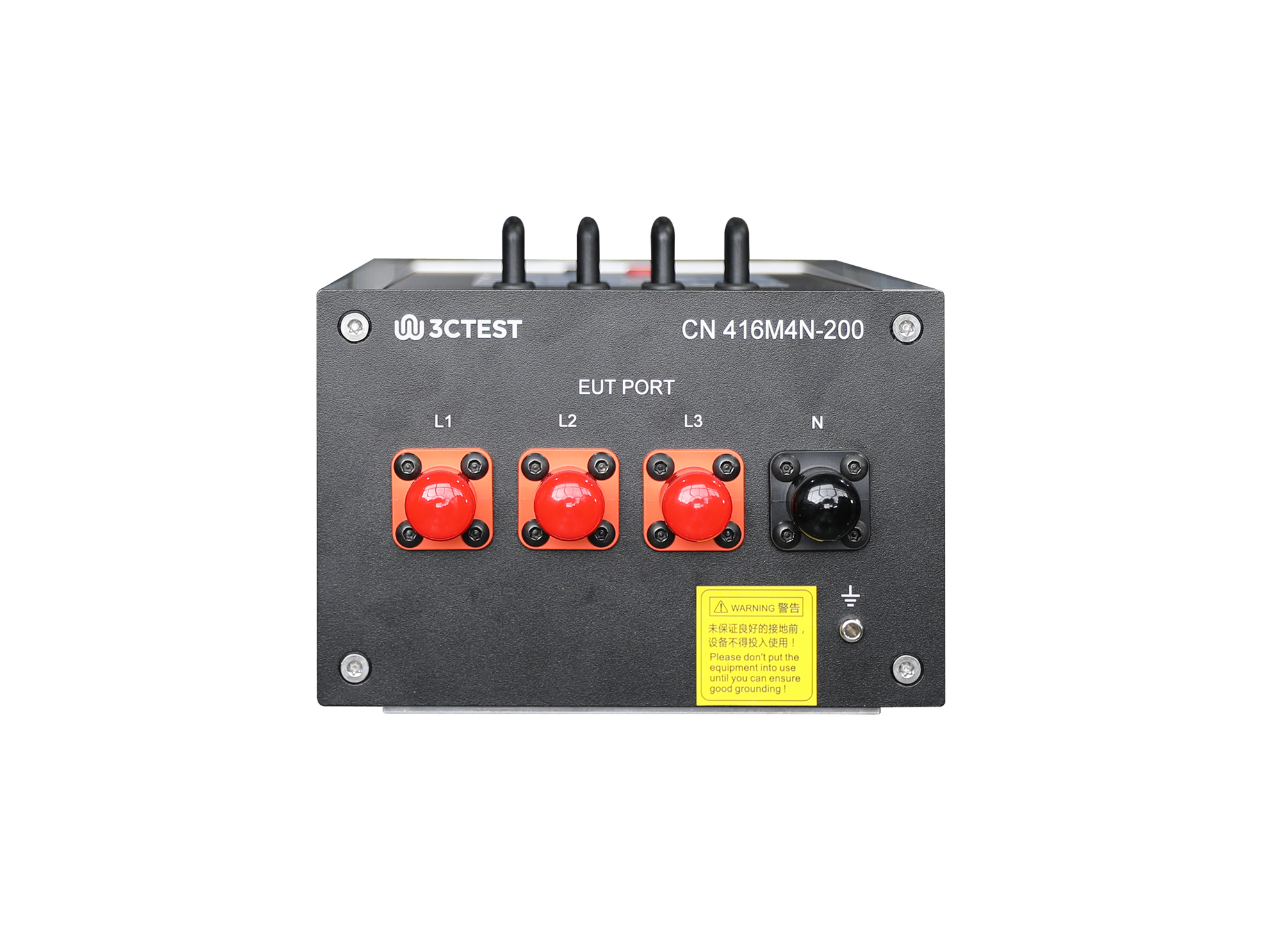

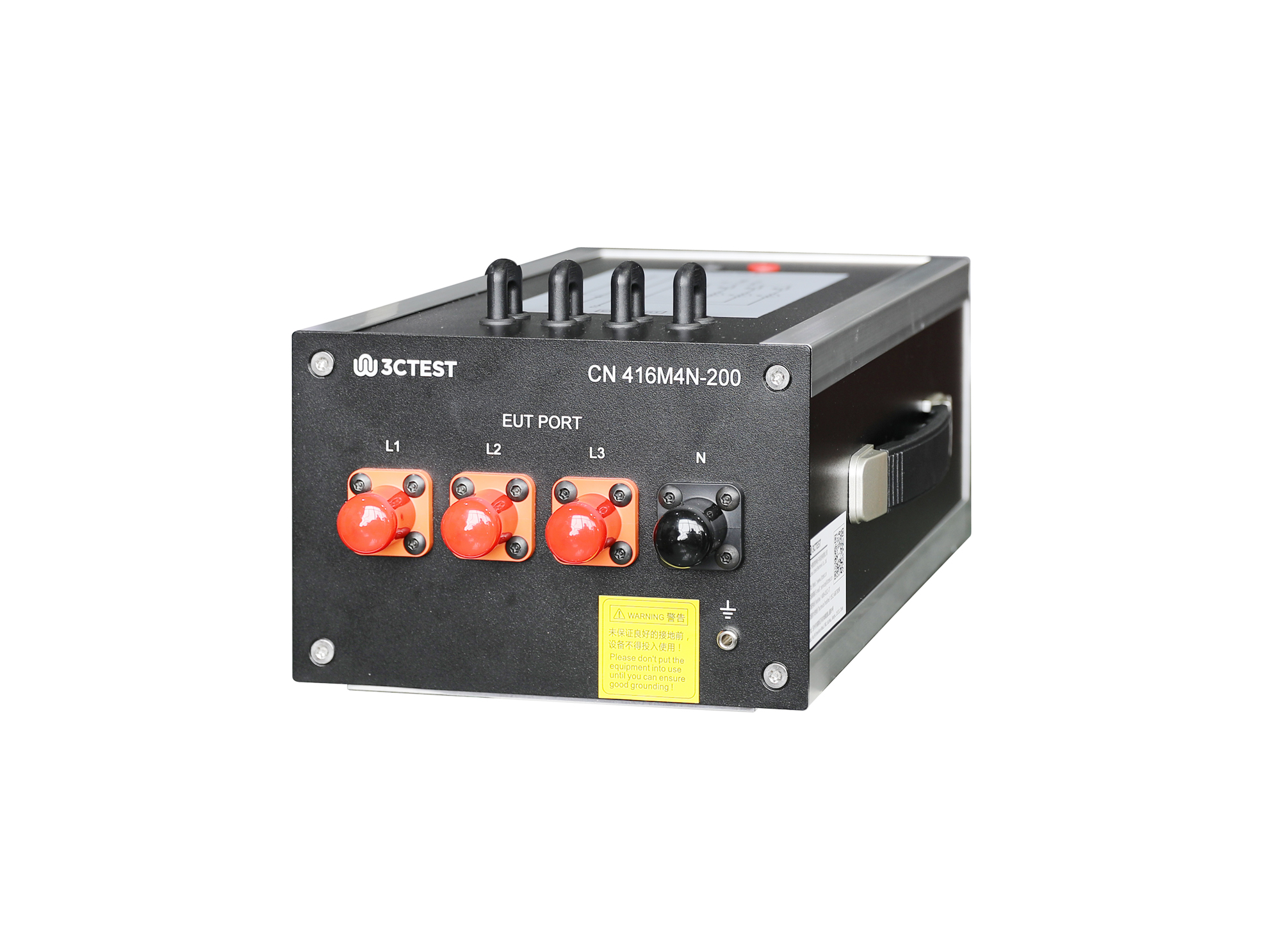

耦合网络

CN 416M4N-200

CN 416M4N-100耦合网络，专用于2线或3线线缆的共模传导抗扰度测试，其最大耦合共模电压可达300 V，完全符合IEC 61000-4-16标准要求。

产品概述

CN 416M4N-100耦合网络，专用于2线或3线线缆的共模传导抗扰度测试，其最大耦合共模电压可达300 V，完全符合IEC 61000-4-16标准要求。该耦合网络具备优异的耦合性能和去耦能力，可在测试中有效保护辅助设备，确保试验结果稳定可靠；同时设计紧凑、操作简便，广泛适用于工业控制、汽车电子、通信设备及家用电器等产品的共模传导抗扰度合规性验证。

产品特点

> 4线共模同时注入

> 快速短接开关，用于DC耦合

> 最大耦合传导电压300 V

> 4 mm香蕉头端子信号注入

产品标准

IEC标准

IEC 61000-4-16

应用行业

产品参数

技术参数

符合标准	IEC 61000-4-16
耦合频率	DC ~ 150 kHz ，CW波
线路阻抗	400 Ω*4，精度±1%
耦合电压	300 V
耦合模式	4线共模（同时对地）
耦合器件	1 μF电容器，精度±1%
工作电压	最大AC 690 V、DC 1000 V
工作电流	最大200 A
信号注入端口类型	4 mm香蕉头
仪器接地连接方式	使用扁平接地线
机箱尺寸	220 mm(W)135 mm(H)415 mm(D)
壳体材料	铝合金
仪器重量	约7 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

产品附件

标配附件

电源线、测试线、接地线、短接插头、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。
