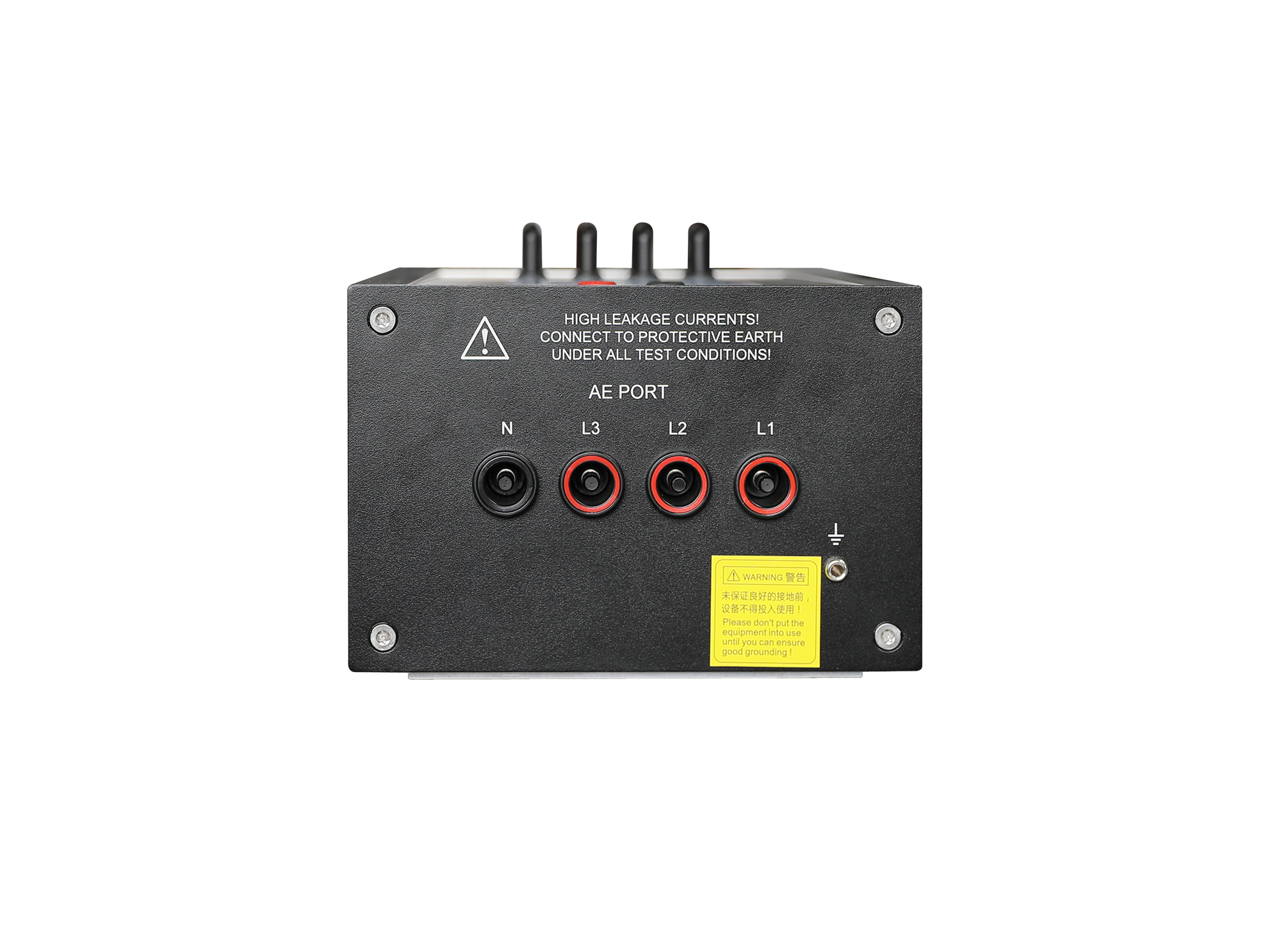

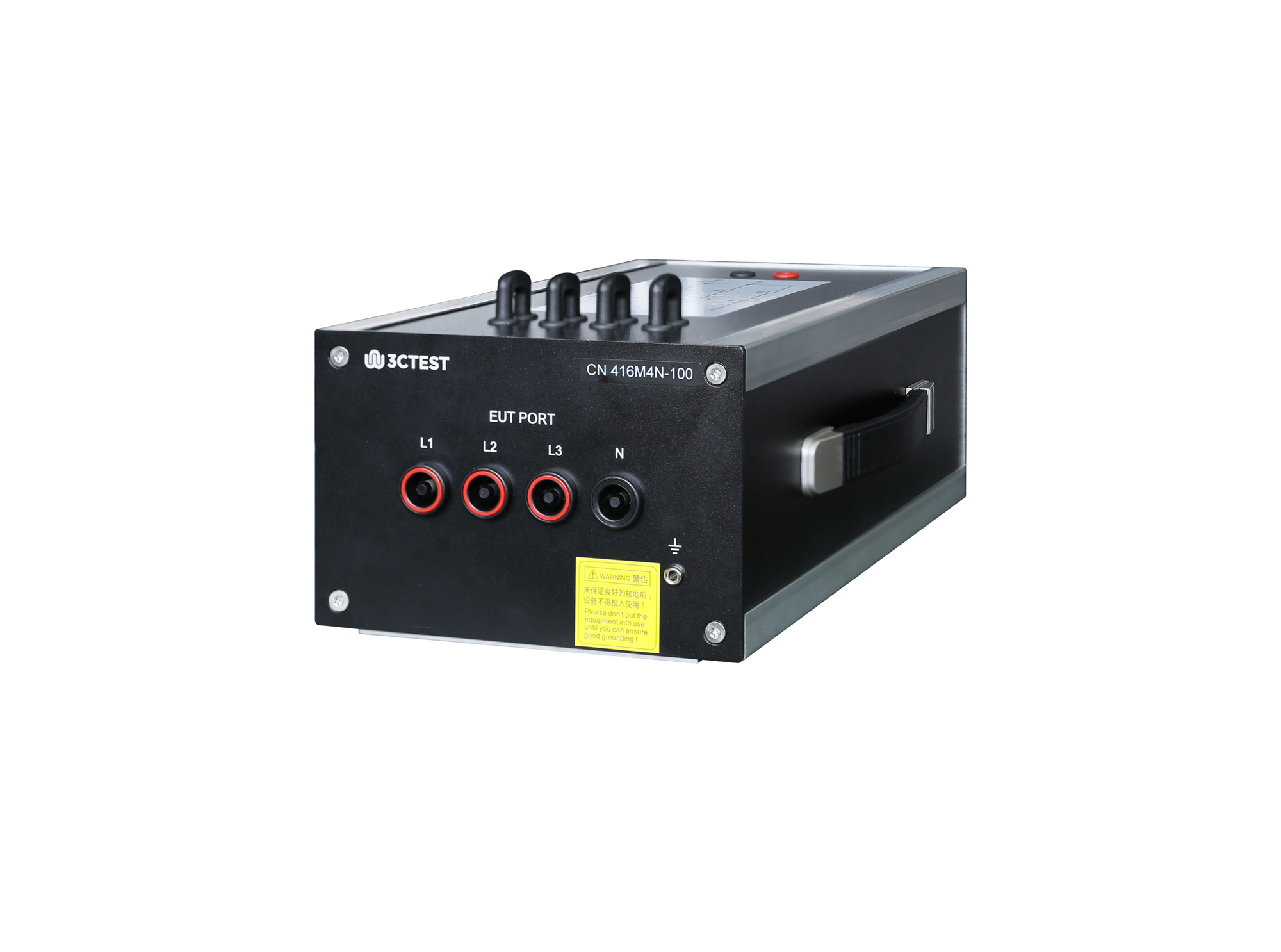

耦合网络

CN 416M4N-100

CN 416M4N-100耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300 V。严格按照IEC 61000-4-16:2015标准要求来设计。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

CN 416M4N-100耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300 V。严格按照IEC 61000-4-16:2015标准要求来设计。

产品特点

> 4线共模同时注入

> 快速短接开关，用于DC耦合

> 最大耦合传导电压300 V

> 香蕉头端子信号注入

产品标准

IEC标准

IEC 61000-4-16

应用行业

产品参数

技术参数

符合标准	IEC 61000-4-16:2015
耦合频率	DC ~ 150 kHz ，CW波
线路阻抗	400 Ω*4，精度±1%
耦合电压	300 V
耦合模式	4线共模（同时对地）
耦合器件	1 μF电容器，精度±1%
工作电压	最大AC 690 V、DC 1000 V
工作电流	最大100 A
信号注入端口类型	4 mm香蕉头
仪器接地连接方式	使用扁平接地线
机箱尺寸	220 mm(W)135 mm(H)360 mm(D)
壳体材料	铝合金
仪器重量	约5 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

产品配件

选配主机

共模传导干扰模拟器

型号：CDS 300
CDS 300是一台频率范围在0 Hz（DC）到165 kHz，最高电压300 V的共模传导干扰模拟器。发生器由CoreLab软件控制，能够方便快捷的实现各种功能测试。仪器满足IEC/EN 61000-4-16在DC、16 2/3 Hz、50 Hz、60 Hz 4个频点上进行连续模式和短时模式测试，并且从10 Hz 至 165 kHz 进行扫频测试。也满足IEC 61000-4-19的电压和电流测试，以及IEC/EN 60255-22-7和JJF 1245.4-2019的测试。各种测试配件如耦合变压器，耦合去耦网络及相关模块可满足不同的试验需求。
