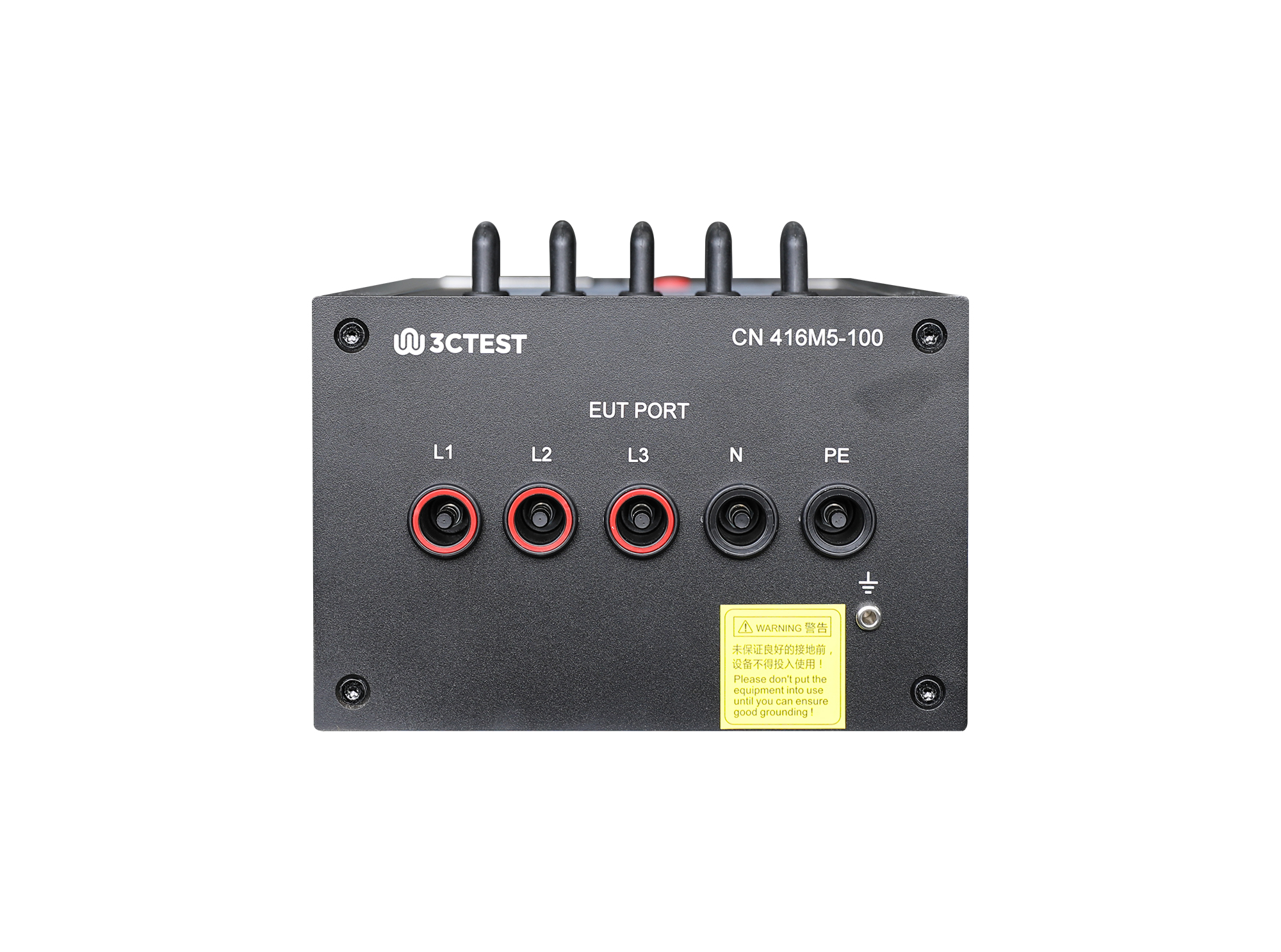

CN 416M5-100 耦合网络适用于（共模传导抗扰）5线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。
>5线共模同时注入>快速短接开关，用于DC耦合>大电流同轴端子
标准
IEC 61000-4-16:2015
耦合频率
0 Hz-150 kHz ，CW波
线路阻抗
500 Ω*5
耦合电压
300 V
耦合模式
5线共模 （同时对地）
耦合器件
1 μF 电容器
工作电压
最大 400 V DC
工作电流
最大 100 A

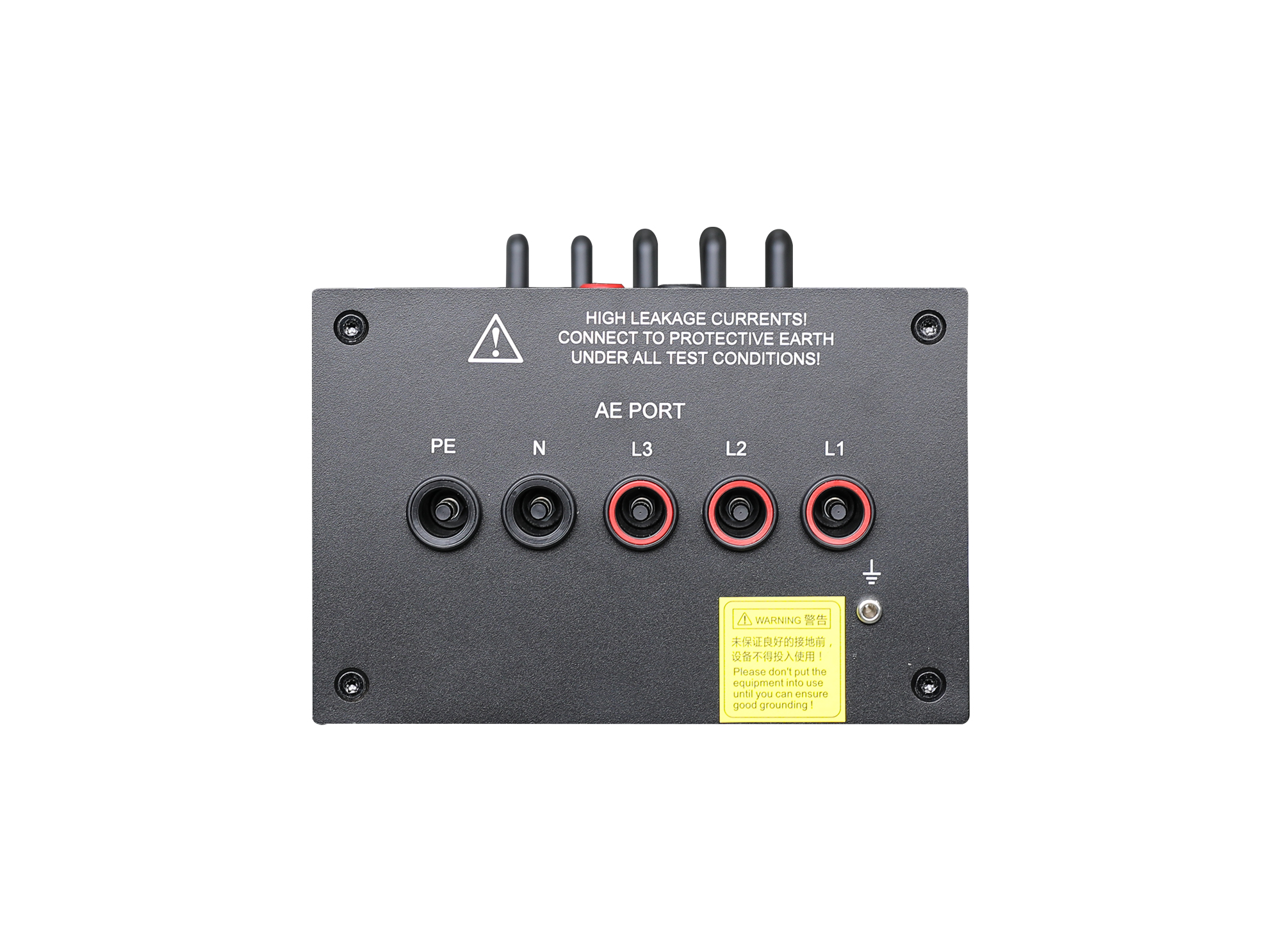

AE/EUT端口类型
100 A同轴端子
信号注入端口类型
重量
约5.8 kg
尺寸
360 mm×220 mm×135mm（长×宽×高）
壳体材料
铝合金
环境温度
15℃ - 35℃ (操作条件)
相对湿度
45% - 75% (操作条件)
测试线， 插头
