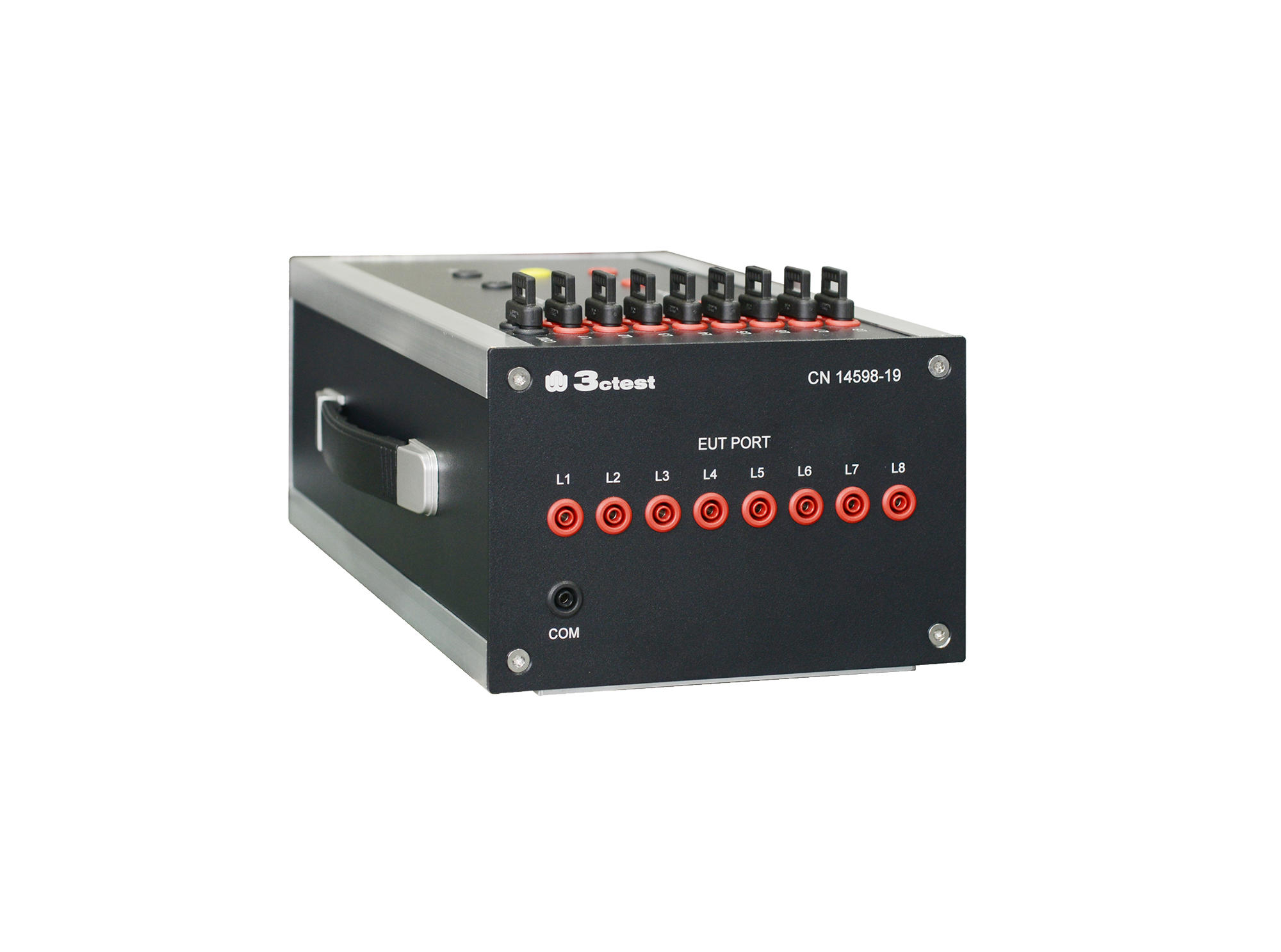

CN14598-19用来评估被试装置在其额定频率下被激励并受到施加于直流状态量输入的短时、传导性的共模和差模工频骚扰时能否正确工作的耦合网络
CN14598-19用来评估被试装置在其额定频率下被激励并受到施加于直流状态量输入的短时、传导性的共模和差模工频骚扰时能否正确工作的耦合网络。强大的耦合能力保证在对被试品施加工频实验的全过程中均满足其抗扰度要求，并在实验结束后仍满足参数要求，确保测试的重复性。耦合性能及传输速率稳定，体积小巧便于携带使用方便。

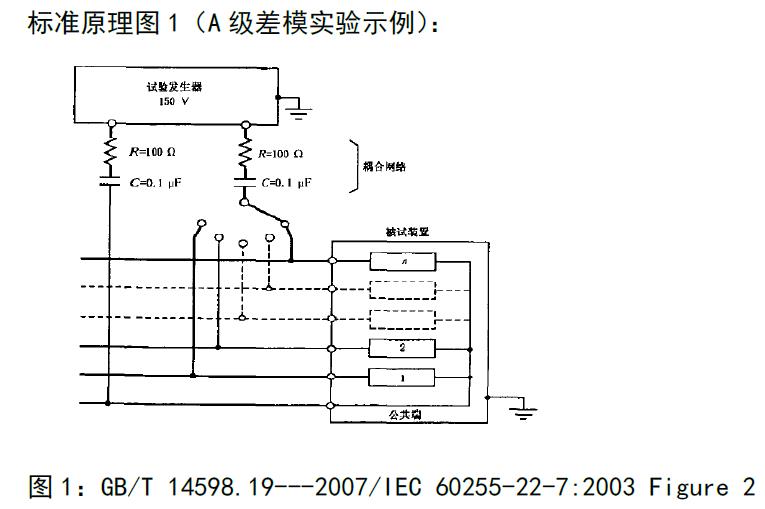

> 满足GB/T 14598.19& IEC 60255-22-7标准要求；> 耦合网络实现共模和差模两种耦合方式；> 阻容耦合模块更换，可以满足不同模式的测试；
符合标准： GB/T 14598.19：2007/IEC 60255-22-7:2003
型号
CN14598-19
耦合波形
工频电压波,持续时间至少10S
耦合模式
阻容耦合，共模和差模两种形式
耦合器件
100Ω/0.047uF精度±5%，阻容模块，外置
100Ω/0.1uF精度±5%，阻容模块，外置
220Ω/0.47uF，精度±5%，阻容模块，外置
工作电压
最大100V DC（100Ω/0.047uF）阻容模块1
最大150V DC（100Ω/0.1uF）阻容模块2
最大300V DC（220Ω/0.47uF）阻容模块3
实验配置
被试装置和耦合网络之间的连接线长度应小于2m
重量
2.8kg
尺寸
长×宽×高： 250× 200×133 mm
壳体材料
铝材料
环境温度
15℃-35℃ (操作条件)
相对温度
45% - 75% (操作条件)
包装箱
纸箱
HV电缆
SFK 15F/SW黑色双头护套
1根
接地电缆
0.5m 黄绿色
短接线
U型短接插头
9根
耦合模块
阻容耦合模块
6个
资料
原厂测试证书
1份
操作手册
