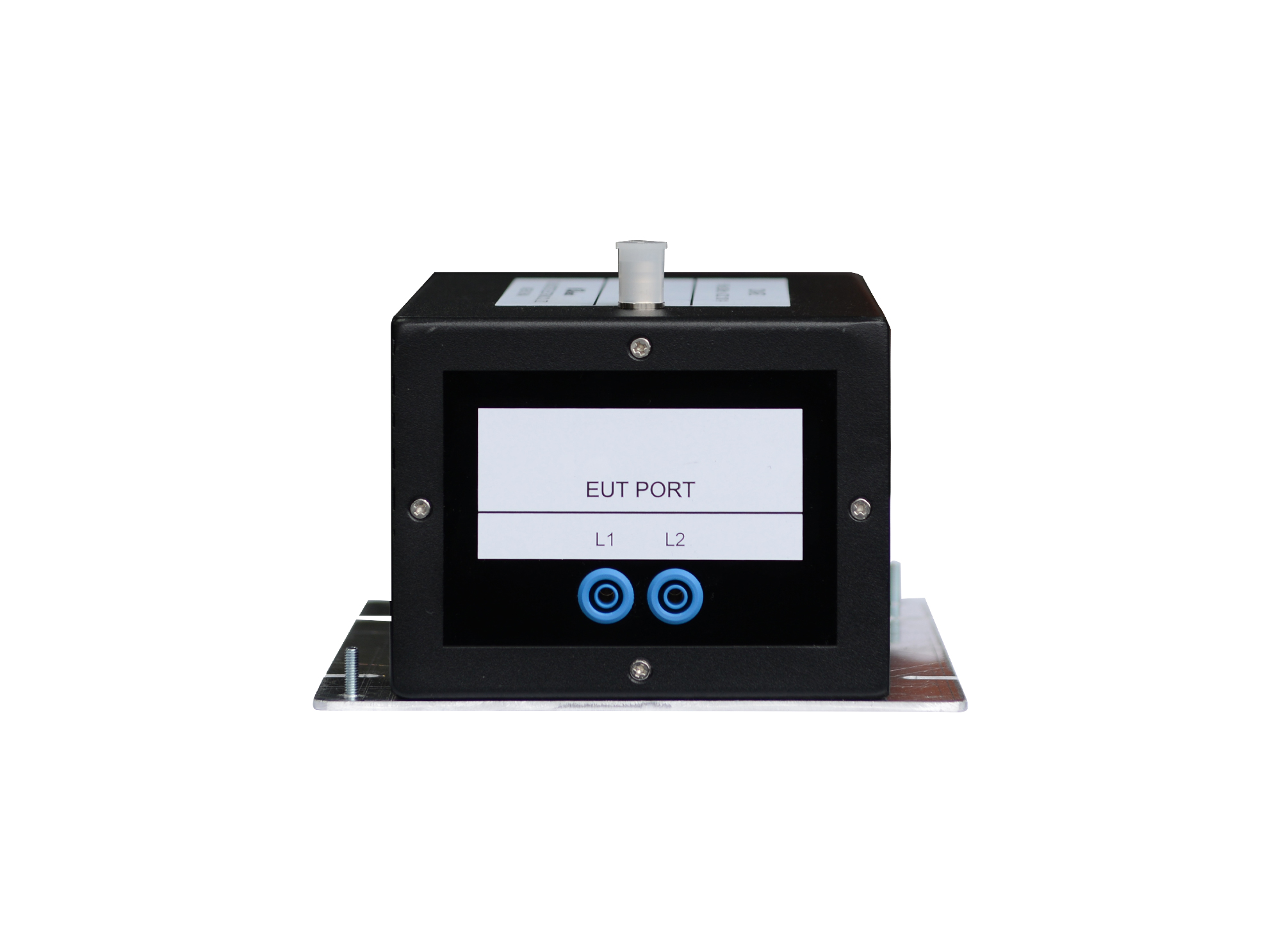

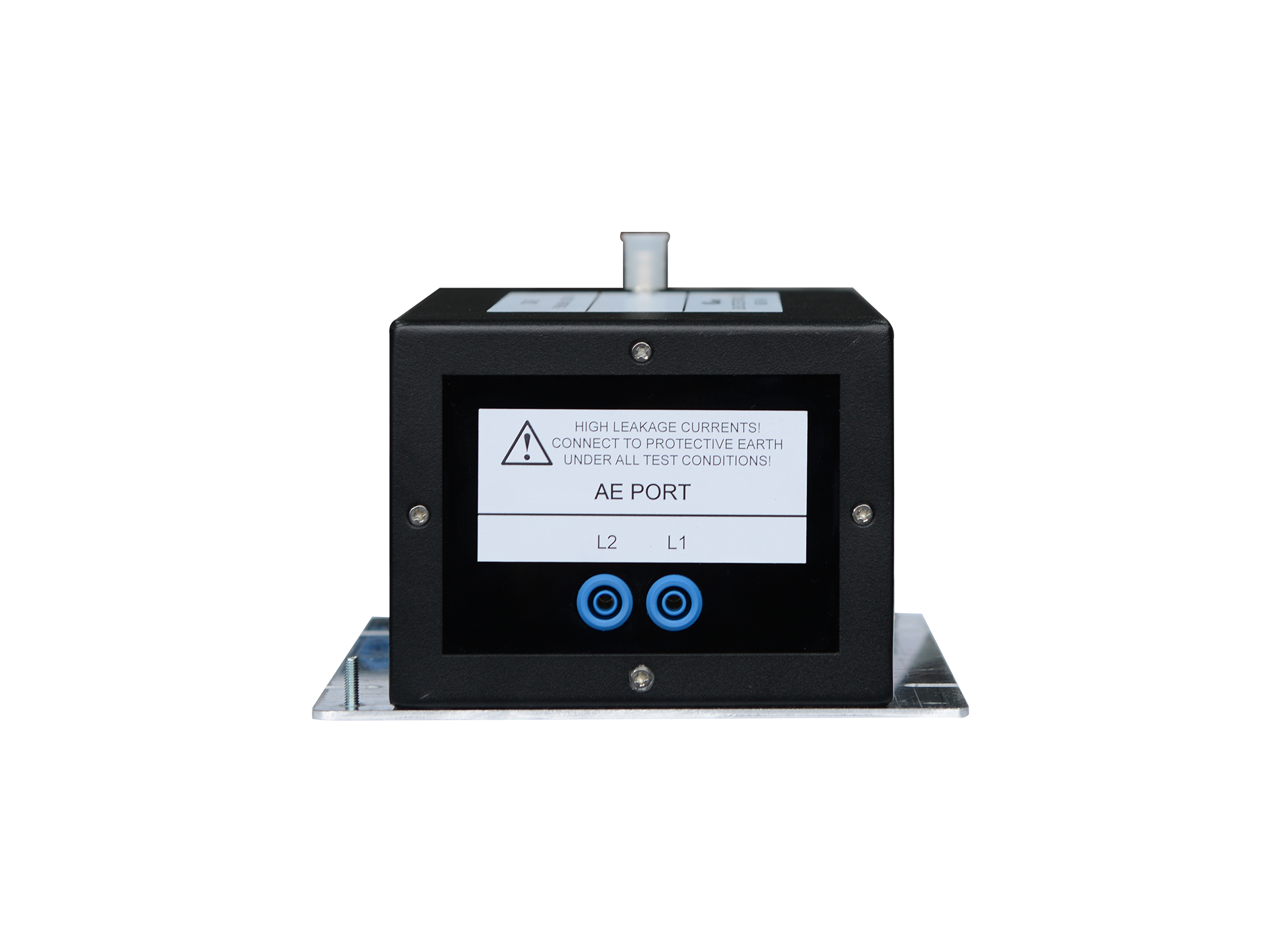

非屏蔽不对称耦合去耦网络

CDN AF2

标准

 IEC/EN 61000-4-6

频率范围

 150 kHz ~ 80 MHz

最大交流电压（线-地）

 60 V

最大直流电压（线-地）

 100 V

最大电流

 0.5 A

RF输入接口（BNC）

<15 V

EUT端口类型

 4mm香蕉端口

AE端口类型

 4mm香蕉端口

传输速率

10 Mbit/s

共模阻抗(EUT)

150 kHz ~ 26 MHz

 150 Ω±20 Ω

26 MHz ~ 80 MHz

 150 Ω +60 Ω /-45 Ω

分压系数（RF输入-EUT口）

150 kHz ~ 80 MHz

 9.5 dB±1 dB

共模干扰抑制 (RF 端口 / AE)

150 kHz:

 >60 dB

1.5 MHz:

 >60 dB

30 MHz:

 >50 dB

80 MHz:

 >50 dB

230 MHz

 >40 dB

CAL 150F

 150 Ω校准装置

CDN ADP M4

 校准转接头
