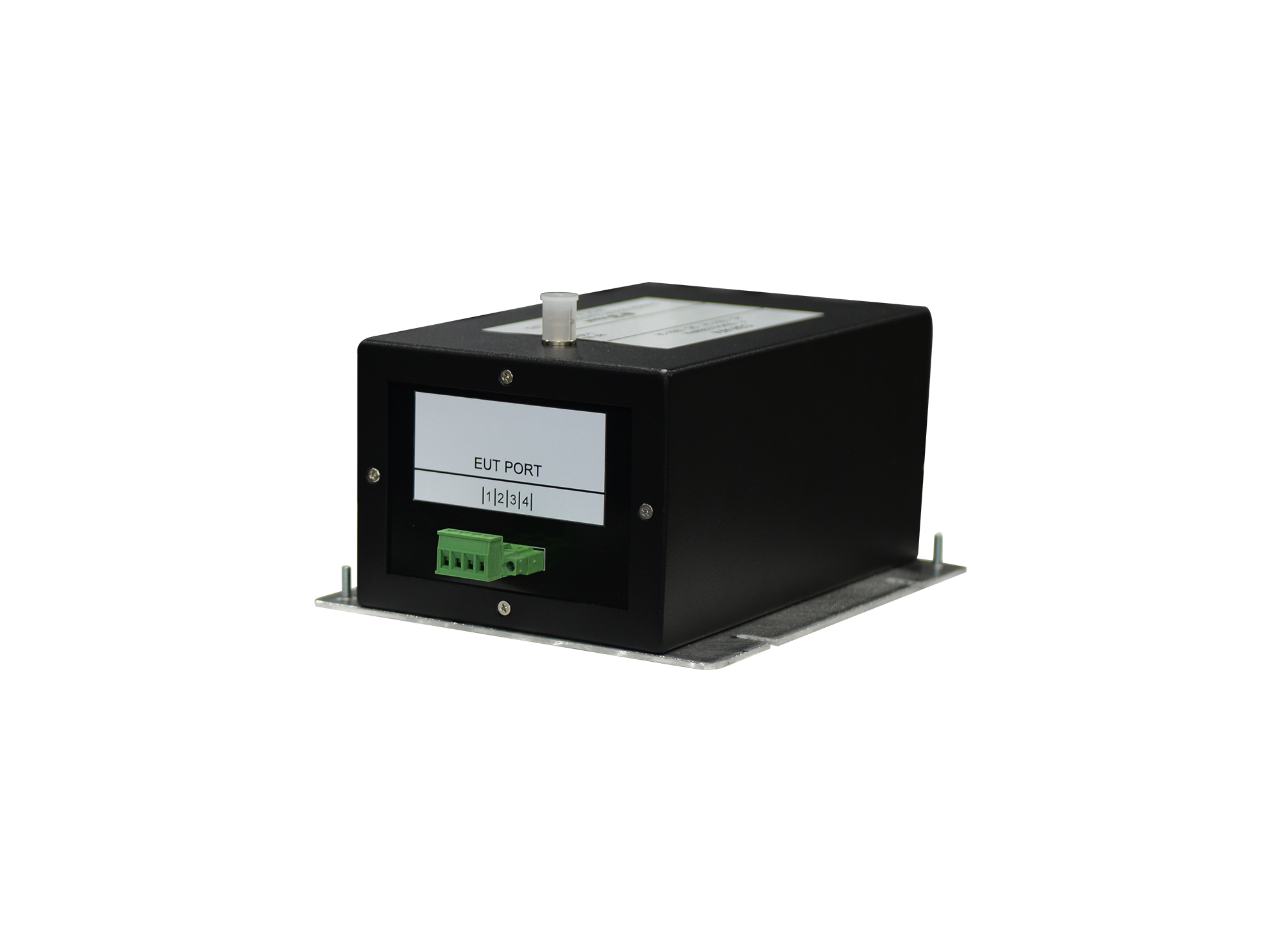

非屏蔽不对称耦合去耦网络

CDN AF4

标准

 IEC/EN 61000-4-6

频率范围

 150 kHz ~ 230 MHz

最大交流电压（线-地）

 100 V

最大直流电压（线-地）

 150 V

最大电流

 1 A

RF输入接口（BNC）

 <20 V

EUT端口类型

 RS485

AE端口类型

 RS485

传输速率

 10   Mbit/s

共模阻抗(EUT)

150 kHz ~ 24 MHz

 150 Ω±20 Ω

24 MHz ~ 80 MHz

 150 Ω +60 Ω /-45 Ω

80 MHz ~ 230 MHz

 150 Ω +60 Ω /-60 Ω

分压系数（RF输入-EUT口）

150 kHz ~ 80 MHz

 9.5 dB±1 dB

80 MHz ~ 230 MHz

 9.5 dB±2 dB

共模干扰抑制 (RF 端口 / AE)

 150 kHz

 >60 dB

 1.5 MHz

 >60 dB

 30 MHz

 >50 dB

 80 MHz

 >50 dB

 230 MHz

 >40 dB
