传导抗扰度测试仪

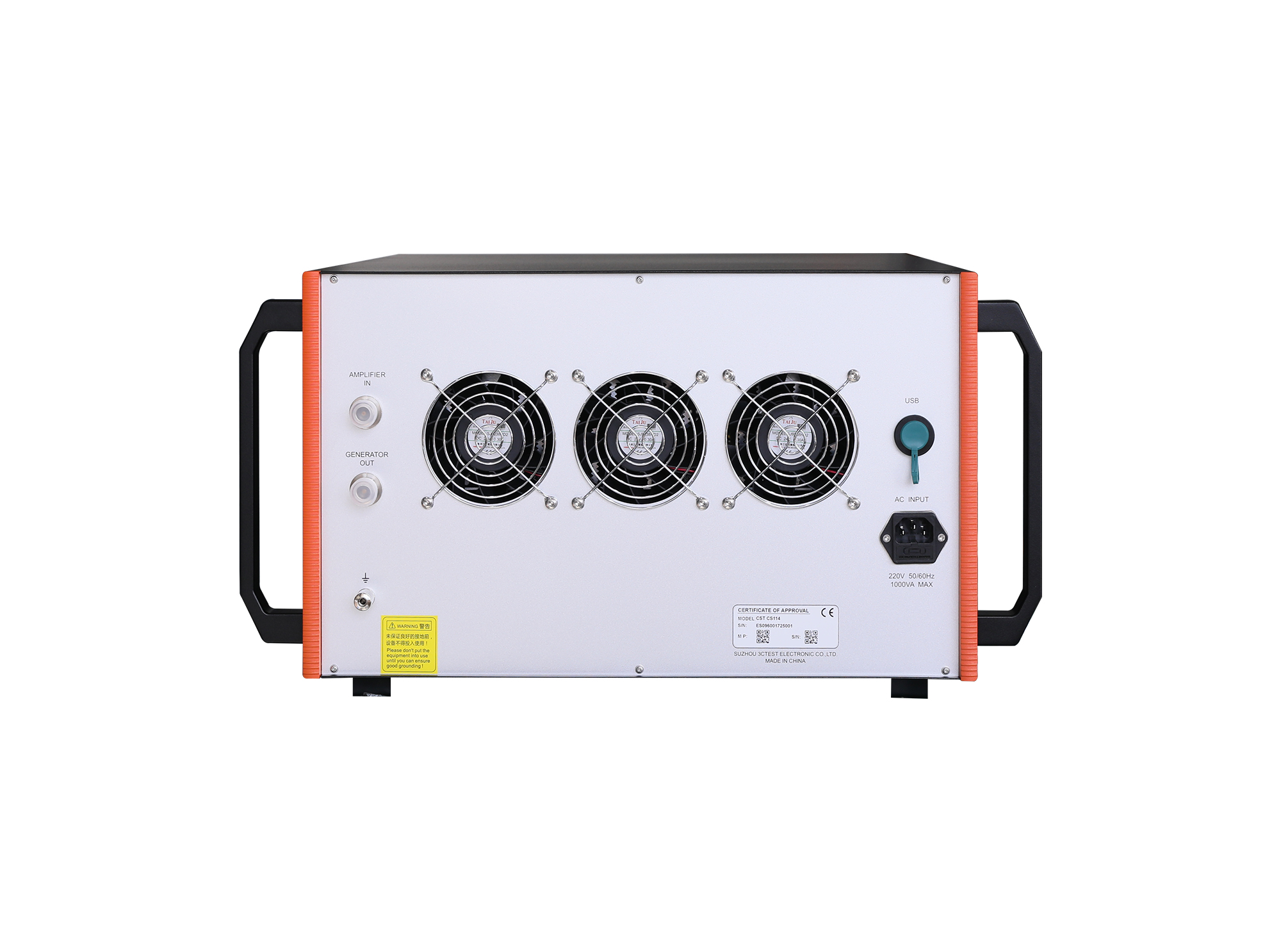

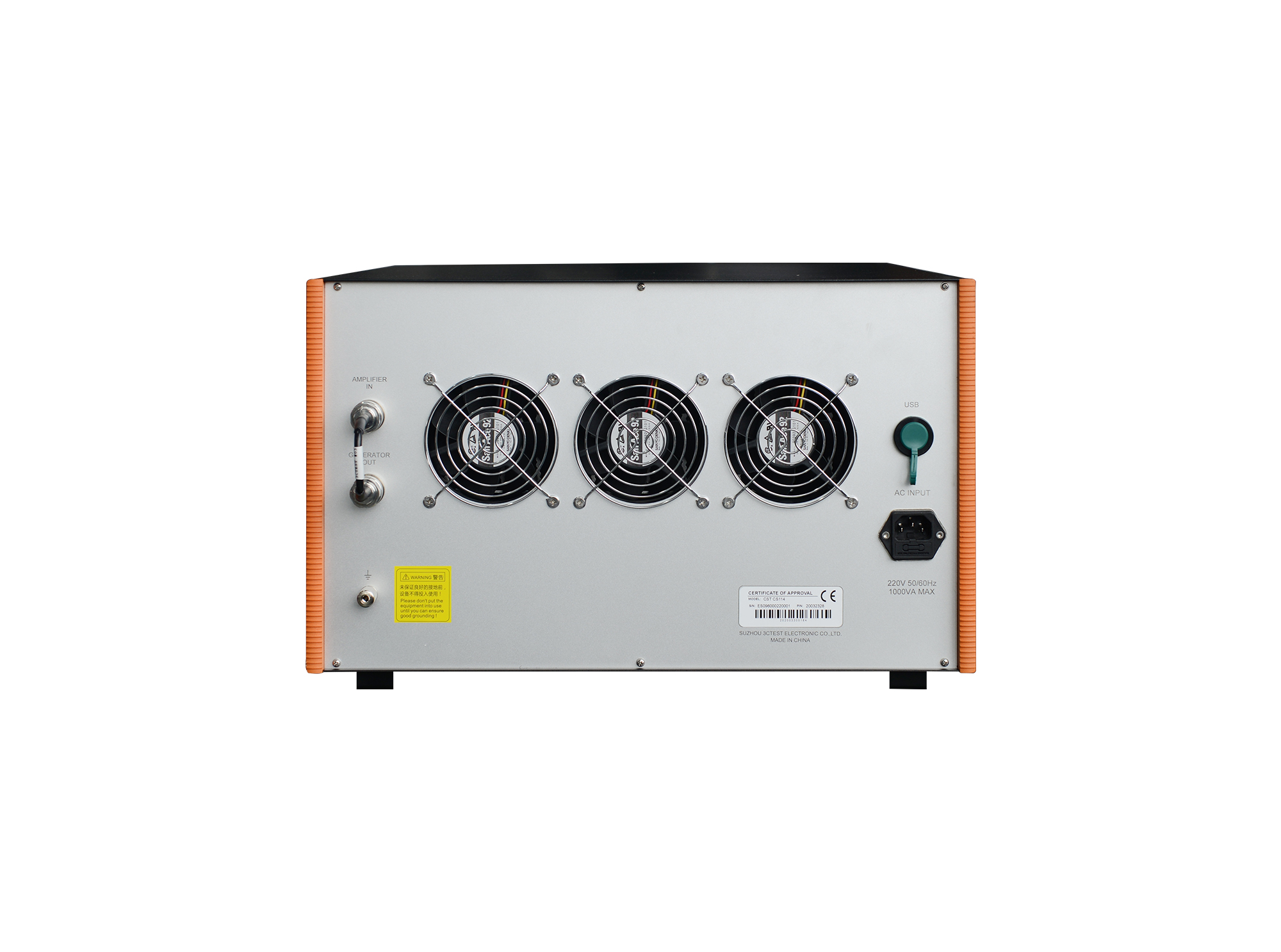

CST CS114(2kHz)

CST CS114(2kHz)是专为军用电子产品电缆束注入传导敏感度测试打造的一体化自动测试系统。完全遵循GJB 151C 标准设计，同时兼容GJB 151A和GJB 151B；系统测试频率范围2 kHz ~ 400 MHz。高度集成化设计，内置信号发生器、RF 功率放大器、RF 功率计，无需额外采购多台设备，大幅降低搭建成本与系统复杂度。高动态范围功率计，可实时精准监测测试系统中的试验电平值，保障测试过程的稳定性与结果的可靠性。系统可兼容ISO 11452-4、GB/T 33014.4标准汽车电子BCI 大电流注入测试。

整个测试系统由 PC 端软件EMC(CS114)控制(本产品需搭配此软件使用)，既提升了系统的可扩展性与测试效率，也简化了操作流程 —— 安装软件即可快速启动标准测试，测试结果支持一键保存、打印与企业内共享，轻松实现测试数据的标准化管理。

广泛适用于军用、新能源汽车等多个领域，助力产品快速通过电磁兼容验证。

校准-系统配置：

① 测试软件 EMC(CS114)

② 主机 CST CS114（2 kHz）

③ 衰减器 AT150-30dB-1G-NF-NF

③ 衰减器 AT150-6dB-6G-NM-NF-B

④ 同轴负载 TF80

⑤ 同轴负载 TF80

⑥ 电流注入钳校准夹具 BCICF-500

⑦ 电流注入钳 BCIP-500

⑧ 宽带电流监测钳校准夹具 WCMCF 500

⑨ 宽带电流监测钳 T-52

⑩ 衰减器  AT150-30dB-1G-NF-NF

⑩ 衰减器  AT150-6dB-6G-NM-NF-B

⑩ 衰减器  AT5-20dB -1G-NF-NM-B

验证-系统配置：

① 测试软件 EMC(CS114)

② 主机 CST CS114（2 kHz）

③ 衰减器 AT150-30dB-1G-NF-NF

③ 衰减器 AT150-6dB-6G-NM-NF-B

④ 衰减器 AT150-30dB-1G-NF-NF

④ 衰减器 AT150-6dB-6G-NM-NF-B

④ 衰减器 AT5-20dB -1G-NF-NM-B

⑤ 同轴负载 TF80

⑥ 电流注入钳校准夹具 BCICF-500

⑦ 电流注入钳 BCIP-500

⑧ 宽带电流监测钳校准夹具 WCMCF 500

⑨ 宽带电流监测钳 T-52

⑩ 同轴负载 TF80

>   高度集成化设计，内置集成信号发生器、RF功率放大器及功率计

>   内置高动态范围功率计，实时精准监测（-60 dBm ~ +20 dBm ）

>   稳定可靠的宽带功率放大器（2 kHz ~ 400 MHz）

>   精准闭环测试，结果可追溯；可选电流监视探头，支持闭环测试法

>   自动化测试流程，效率翻倍

>   高稳定性硬件配置，长期使用更省心

>   具有温度、VSWR、功率监测、超限值保护
