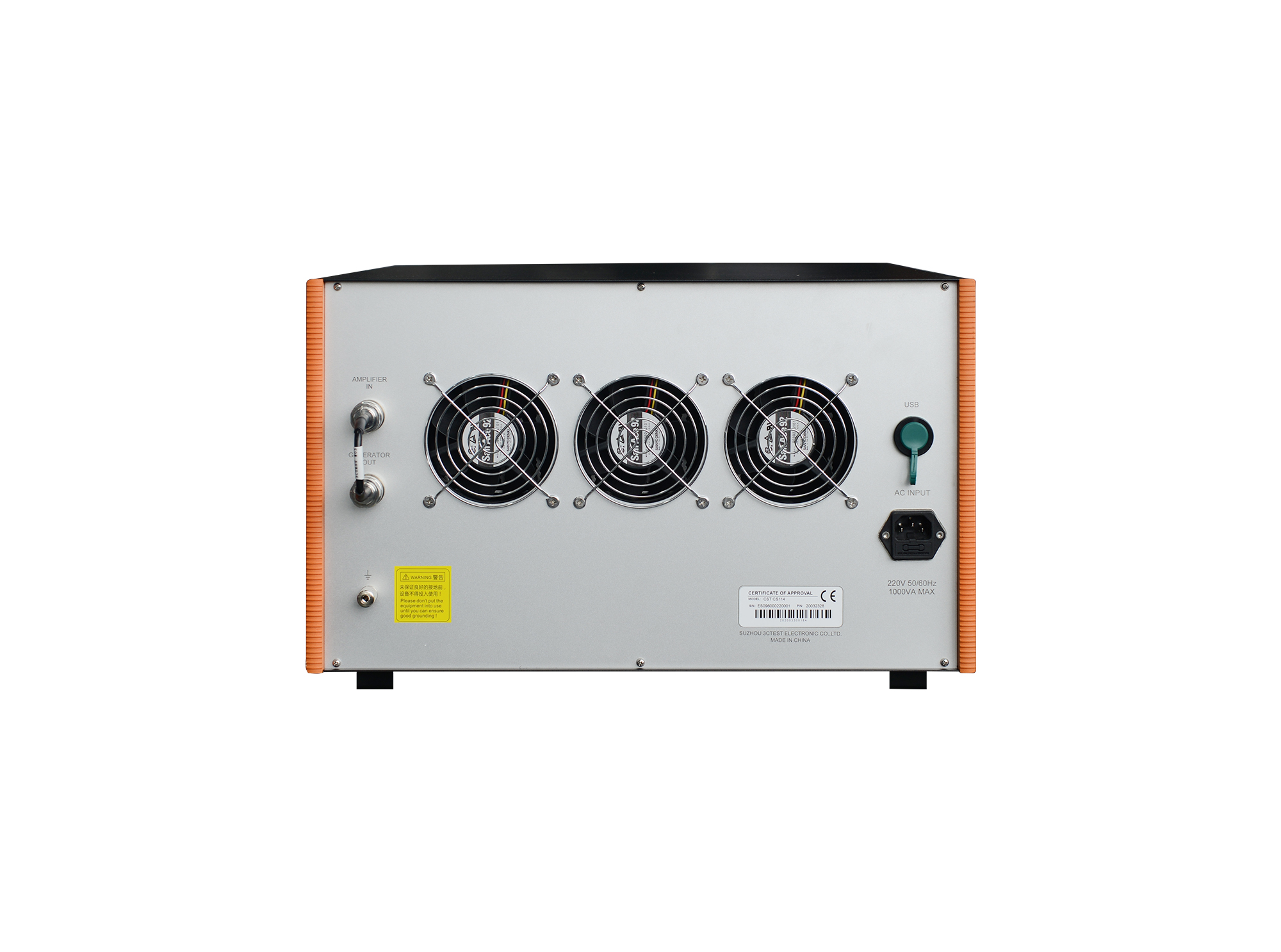

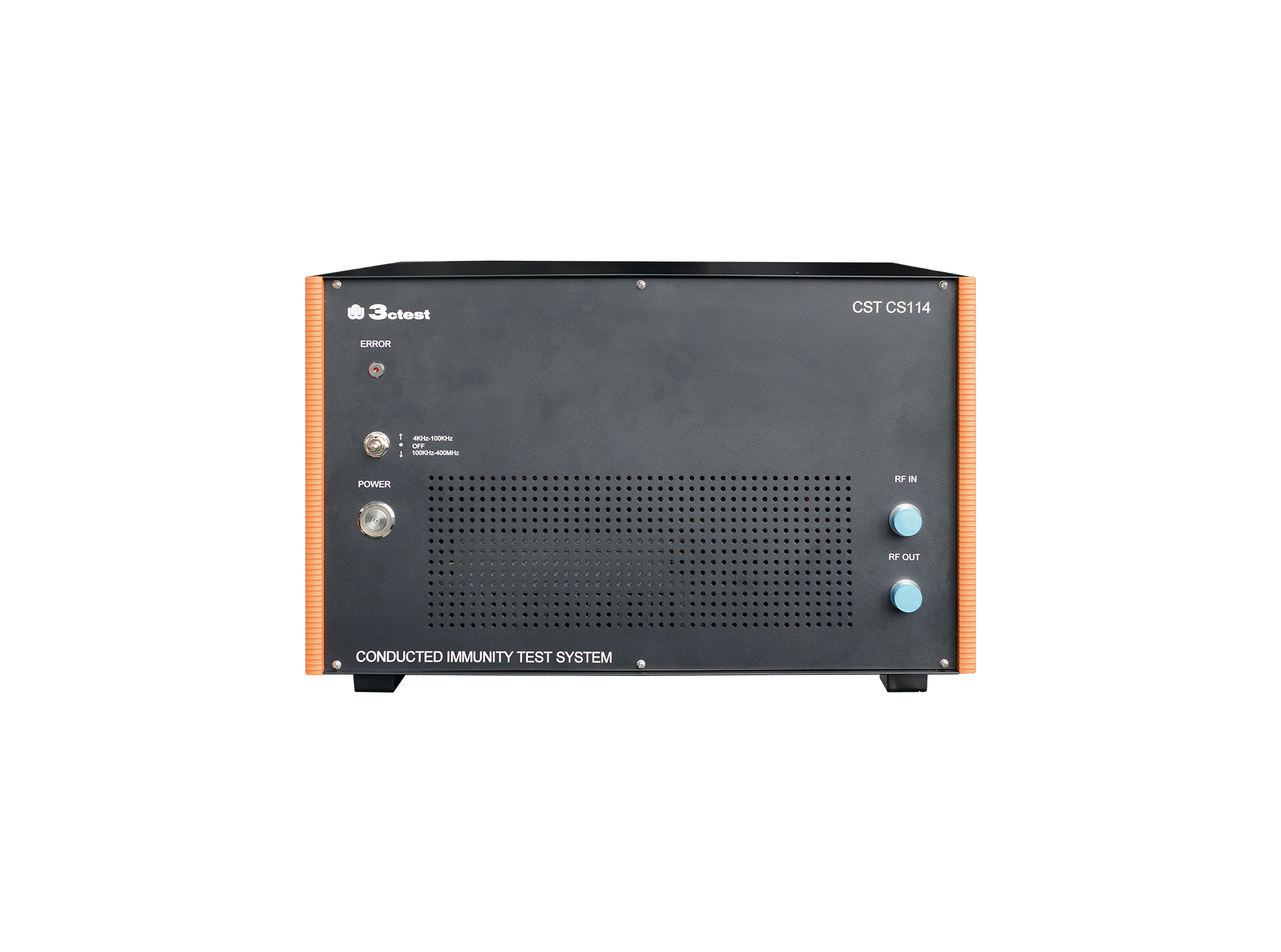

传导抗扰度测试仪

CST CS114

CST C系列传导抗扰测试系统是根据标准GJB 151C 设计的电缆束注入传导敏感度试验自动测试系统，内置信号发生器、RF功率放大器及功率计一体化设计。

产品概述

CST C系列传导抗扰测试系统是根据标准GJB 151C 设计的电缆束注入传导敏感度试验自动测试系统，内置信号发生器、RF功率放大器及功率计一体化设计。整个测试系统由PC软件EMC(-4-6)控制（本系列产品需搭配此软件使用），提高了系统的可扩展性以及效率，同时兼容标准GJB 151A、 GJB 151B和GJB 151C，测试结果可以保存、打印以及在公司内部共享使用。

产品特点

> 一体化设计，内置信号发生器，RF功率放大器及功率计

> 支持大电流注入（配合电流注入钳），可选电流监测探头，支持闭环测试法

> 通过PC软件进行远程控制

> 支持传导抗扰试验

产品标准

ISO标准

ISO 7637-4

GJB标准

应用行业

军工

产品参数

信号发生器技术参数

RF信号发生器
频率范围	2 kHz ~ 3 GHz
频率分辨率	1 μHz (2 kHz ~ 100 kHz) 0.23 Hz (100 kHz ~ 3 GHz)
频率温度稳定度	±1 ppm+10 pHz (4 kHz ~ 100 kHz) ±0.5 ppm (100 kHz ~ 3 GHz)
谐波	<-55 dBc (4 kHz ~ 100 kHz) ≤-30 dBc (100 kHz ~ 3 GHz)
非谐波	<-60 dBc (4 kHz ~ 100 kHz) ≤-50 dBc (100 kHz ~ 3 GHz)
输出功率范围	≤100 kHz：1.0 mVpp ~ 10 Vpp >100 kHz：-120 dBm ~ 0 dBm
功率准确度	±1.0 dB
分辨率	≤100 kHz：0.1 mVpp >100 kHz：0.1 dB
内部调制源(LF)	≤100 kHz：正弦波/方波三角波/锯齿波2 mHz ~ 1 MHz >100 kHz：正弦波0.1 Hz ~ 500 kHz；方波0.1 Hz ~ 20 kHz；三角波/锯齿波0.1 Hz ~ 100 kHz
调幅(AM)	≤100 kHz：调制深度 0％ ~ 120％; 调制频率 2 mHz ~ 1 MHz >100 kHz：调制深度 0％ ~ 100％; 调制频率 20 Hz ~ 1 MHz
调相(ФM)	≤100 kHz：调制相位0°~360°; 2 mHz ~ 1 MHz >100 kHz：调制相位0°~360°; 20 Hz ~ 1 MHz
输出接口	N (母)
VSWR	<1.5:1
功率放大器
频率范围	2 kHz ~ 400 MHz
VSWR	<1.5:1
输出阻抗	50 Ω
输出接口	N (母)
功率计
频率范围	2 kHz ~ 3 GHz
测试电平	-50 dBm ~ +20 dBm
精度	±0.5 dB
输入接口	N(母)
VSWR	<1.1:1

通用参数

产品附件

标配附件

电源线、射频电缆、接地线、测试线、USB线、衰减器、扣式磁环、保险丝、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

选配附件

CST C系列选型指南

仪器型号	功率放大器参数
仪器型号	频率范围	增益
CST 10200C	4 kHz ~ 400 MHz	51 dB ± 1 dB (200 W)
CST CS114	4 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	2 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	CST CS114(2KHz)的 RF信号发生器工作频率范围为2 kHz ~ 3 GHz

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：传导抗扰度测试仪下一页：传导抗扰度测试仪返回列表

工作电源范围	AC 220 V，±10%，50/60 Hz
最大功耗	100 W（不同型号有所差异）
保险丝	6 A
机箱尺寸	6U 450 mm（W）280 mm（H）595 mm（D） (不同型号有所差异)
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

1	测试软件 (本系列产品需搭配此软件使用）	型号：EMC(-4-6) 支持Windows 10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通信模式，实现远程校准和测试操作。
2	衰减器	型号：AT150-3dB-6G-NF-NF-B 频率：DC ~ 6 GHz 衰减：3 dB，功率：150 W
3	衰减器	型号：AT150-6dB-6G-NM-NF-B 频率：DC ~ 6 GHz 衰减：6 dB，功率：150 W
4	衰减器	型号：AT150-30dB-1G-NF-NF 频率：DC ~ 1 GHz 衰减：30 dB，功率：150 W
5	同轴负载	型号：TF80 频率：DC ~ 1 GHz 阻抗：50 Ω，功率：80 W
6	电流注入钳	型号：BCIP-500 频率：4 kHz ~ 500 MHz 功率：100 W（持续30 min） 150 W（持续15 min） 200 W（持续5 min）接口形式：N type 内直径：40 mm；外直径：127 mm 高度：70 mm
7	电流注入钳校准夹具	型号：BCICF-500 频率：DC ~ 500 MHz 特性阻抗：50 Ω 电压驻波比：≤3.5 内长：80 mm；内宽：127 mm ；内高：135 mm
8	宽带电流监测钳	型号：TWCM-500 频率：1 kHz ~ 500 MHz 内直径：40 mm；外直径：127 mm ；高度：40 mm 射频电流：2 A；脉冲电流：100 A
