传导抗扰度测试仪

CST 10200C

CST CS10200C是专为军用电子产品电缆束注入传导敏感度测试打造的一体化自动测试系统。完全遵循GJB 151C 标准设计，同时兼容GJB 151A和GJB 151B；系统测试频率范围4 kHz ~ 400 MHz。

产品概述

CST CS10200C是专为军用电子产品电缆束注入传导敏感度测试打造的一体化自动测试系统。完全遵循GJB 151C 标准设计，同时兼容GJB 151A和GJB 151B；系统测试频率范围4 kHz ~ 400 MHz。高度集成化设计，内置信号发生器、RF 功率放大器、RF 功率计，无需额外采购多台设备，大幅降低搭建成本与系统复杂度。高动态范围功率计，可实时精准监测测试系统中的试验电平值，保障测试过程的稳定性与结果的可靠性。系统可兼容ISO 11452-4、GB/T 33014.4标准汽车电子BCI 大电流注入测试。

整个测试系统由 PC 端软件EMC(CS114)控制(本产品需搭配此软件使用)，也简化了操作流程 —— 安装软件即可快速启动标准测试，测试结果支持一键保存、打印与企业内共享，轻松实现测试数据的标准化管理广泛适用于军用、新能源汽车等多个领域，助力产品快速通过电磁兼容验证。

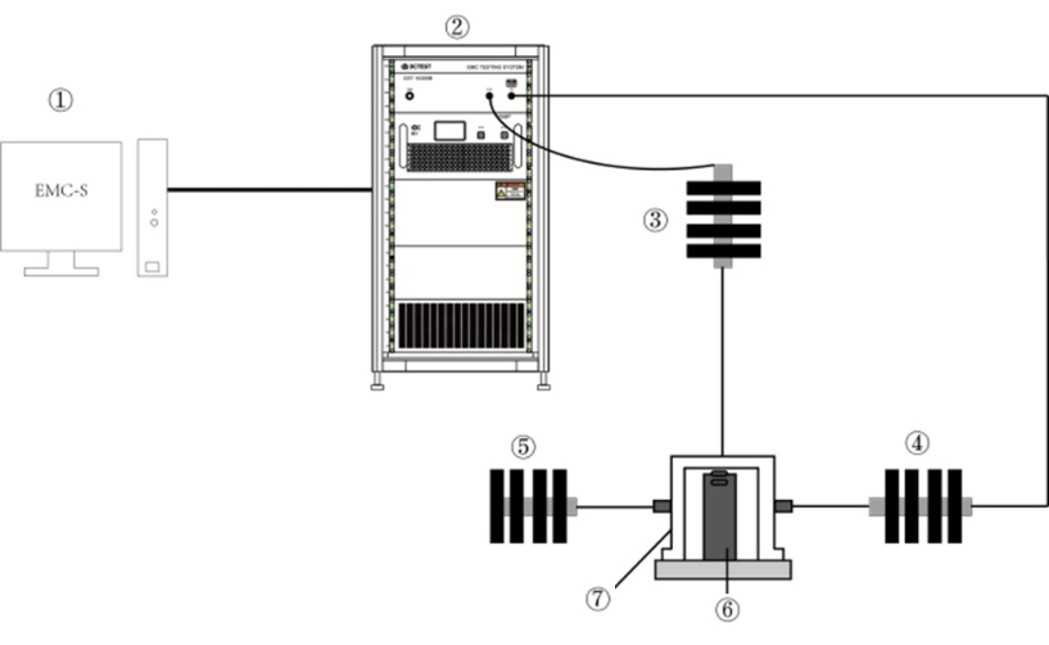

系统配置：

① 测试软件 EMC(CS114)

② 主机 CST 10200C

③ 衰减器 AT200-3dB-1G-NF-NF-A

AT200-6dB-4G-NF-NF-A

④ 衰减器 AT200-40dB-4G-NF-NF-A

⑤ 同轴负载 TF80

⑥ 电流注入钳 BCIP-500

⑦ 电流注入钳校准夹具 BCICF-500

CST C系列特点

> 高度集成化设计，内置集成信号发生器、RF功率放大器及功率计

> 内置高动态范围功率计，实时精准监测（-60 dBm ~ +20 dBm ）

> 稳定可靠的宽带功率放大器（4 kHz ~ 400 MHz）

> 精准闭环测试，结果可追溯；可选电流监视探头，支持闭环测试法

> 自动化测试流程，效率翻倍

> 高稳定性硬件配置，长期使用更省心

> 具有温度、VSWR、功率监测、超限值保护

产品标准

GJB标准

其他标准

应用行业

产品参数

技术参数

RF信号发生器
频率范围	4 kHz ~ 3 GHz
频率分辨率	1 μHz (4 kHz ~ 100 kHz) 0.23 Hz (100 kHz ~ 3 GHz)
频率温度稳定度	±1 ppm+10 pHz (4 kHz ~ 100 kHz) ±0.5 ppm (100 kHz ~ 3 GHz)
谐波	＜-55 dBc (4 kHz ~100 kHz) ≤ -30 dBc (100 kHz ~ 3 GHz)
非谐波	＜ -60 dBc (4 kHz ~ 100 kHz) ≤ -50 dBc (100 kHz ~ 3 GHz)
输出功率范围	≤ 100 kHz：1.0 mVpp ~ 10 Vpp ＞ 100 kHz：-120 dBm ~ 0 dBm
功率准确度	± 1.0 dB
分辨率	≤ 100 kHz：0.1 mVpp ＞ 100 kHz：0.1 dB
内部调制源(LF)	≤ 100 kHz：正弦波/方波/三角波/锯齿波 2 mHz ~ 1 MHz ＞ 100 kHz：正弦波0.1 Hz ~ 500 kHz；方波0.1 Hz ~ 20 kHz；三角波/锯齿波0.1 Hz ~ 100 kHz
调幅(AM)	≤100 kHz: 调制深度0％~ 120％; 调制频率 2 mHz ~1 MHz ＞100 kHz: 调制深度0％ ~ 100％; 调制频率 20 Hz ~1 MHz
调频(FM)	≤ 100 kHz：最大频偏：1 MHz；调制频率 2 mHz ~ 1 MHz ＞ 100 kHz：最大频偏：5 MHz；调制频率 20 Hz ~ 1 MHz
调相(ФM)	≤ 100 kHz：调制相位0° ~ 360°；2 mHz ~ 1 MHz ＞ 100 kHz：调制相位0° ~ 360°；20 Hz ~ 1 MHz
输出接口	N (母)
VSWR	＜ 1.5
功率放大器
频率范围	4 kHz ~ 400 MHz
1 dB增益	＞ 200 W
VSWR	＜ 1.5
输出阻抗	50 Ω
输出接口	N (母)
功率计
频率范围	4 kHz ~ 3 GHz
测试电平	-60 dBm ~ +20 dBm
精度	± 0.5 dB
输入接口	N(母)
VSWR	＜ 1.3

通用参数

产品附件

选配附件

1	测试软件 (本系列产品需搭配此软件使用)	型号：EMC(CS114) 支持Win10系统，针对CST系列设计的射频传导抗扰度PC测试软件，支持USB通信模式，实现远程校准和测试操作。
2	衰减器	型号：AT200-3dB-1G-NF-NF-A 频率：DC ~ 1 GHz 衰减：3 dB，功率：200 W
3	衰减器	型号：AT200-6dB-4G-NF-NF-A 频率：DC ~ 4 GHz 衰减：6 dB，功率：200 W
4	衰减器	型号：AT200-40dB-4G-NF-NF-A 频率：DC ~ 1 GHz 衰减：40 dB，功率：200 W
5	同轴负载	型号：TF80 频率：DC ~ 1 GHz 阻抗：50 Ω，功率：80 W
6	电流注入钳	型号：BCIP-500 频率：2 kHz ~ 500 MHz 功率：100 W（持续30 min），150 W（持续15 min），200 W（持续5 min）接口形式：N type 内直径：40 mm；外直径：127 mm；高度：70 mm
7	电流注入钳校准夹具	型号：BCICF-500 频率：DC ~ 500 MHz 特性阻抗：50 Ω 内体直径：40 mm 内长：80 mm；内宽：127 mm；内高：135 mm
8	宽带电流监测钳	型号：T-57 频率：1 kHz ~ 500 MHz 转移阻抗：1 Ω（0 dBΩ）内直径：40 mm；外直径：127 mm；高度：40 mm 射频电流：2 A；脉冲电流：100 A

标配附件

电源线、射频电缆、接地线、测试线、USB线、衰减器、扣式磁环、保险丝、使用说明书、检验报告、产品质保书

※ 具体附件规格及数量，请以实际装箱单为准。

CST C系列选型指南

仪器型号	功率放大器参数
仪器型号	频率范围	增益
CST 10200C	4 kHz ~ 400 MHz	53 dB ± 1 dB (200 W)
CST CS114	4 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2 kHz)	2 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2 kHz)	CST CS114(2 kHz)的RF信号发生器工作频率范围为2 kHz ~ 3 GHz

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：暂无下一页：传导抗扰度测试仪返回列表

工作电源范围	AC 220 V，±10%，50/60 Hz
最大功耗	1,000 W
保险丝	6 A
机箱尺寸	22U 机柜 600 mm（W）1250 mm（H） 800 mm（D）
仪器重量	约115 kg
温度范围	15 ℃ ~ 35 ℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
