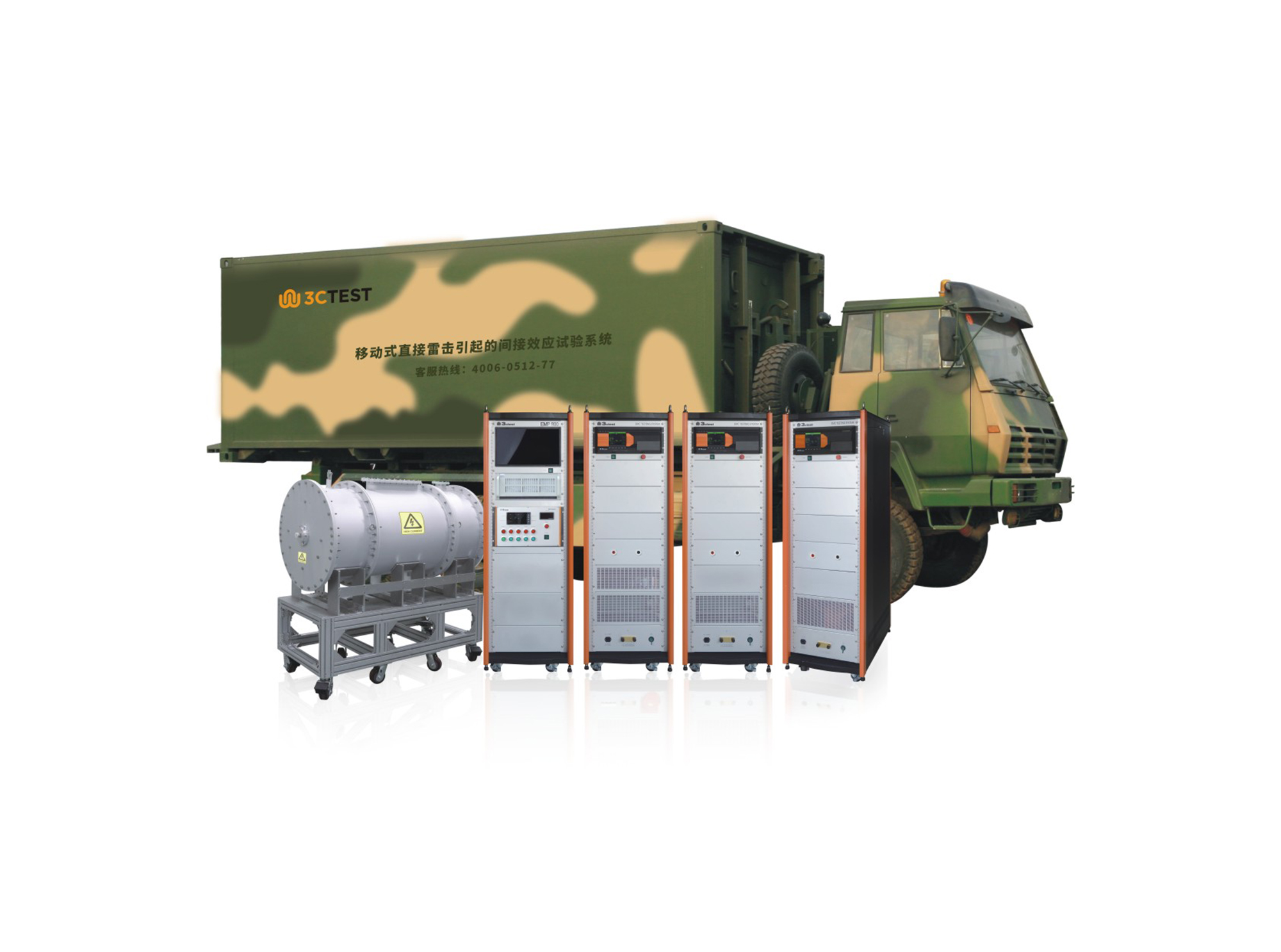

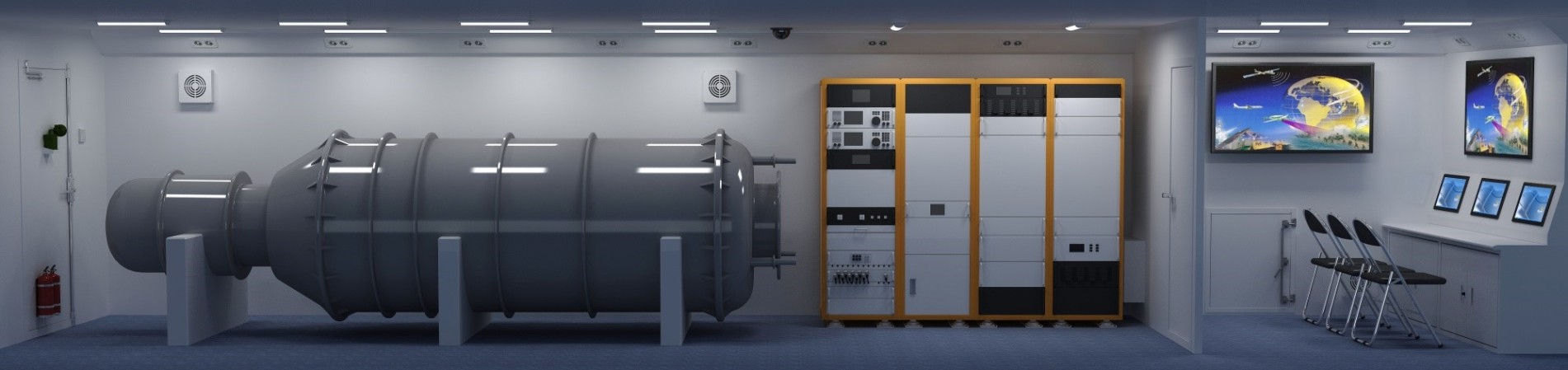

直接雷击间接效应模拟器

DLI1000A、D、H系列

T1时间(Time to peak)

6.4 μs±20%

T2时间(Decay to 50%)

69 μs±20%

输出电流

≥10kA(负载电感量≤2μH)

≥2kA(负载电感量≤15μH)

电流波形D

T1时间(Time to peak)

3.2 μs±20%

T2时间(Decay to 50%)

34.5 μs±20%

输出电流

≥10kA(负载电感量≤2μH)

≥2kA(负载电感量≤15μH)

多重回击波形(MS)

首波电流波形 D

T1时间(Time to peak)

3.2 μs±20%

T2时间(Decay to 50%)

34.5 μs±20%

输出电流

≥2kA(负载电感量 2μH ≤ L ≤ 15μH)

后续波电流波形D/2

输出电流

≥1kA(负载电感量 2μH ≤ L ≤ 15μH)

后续波脉冲数

在1.5s的时间内散布着一个D分量后随13个分量为D/2的脉冲

电流波形H(单波)

T1时间(Time to peak)

0.24 μs±20%

T2时间(Decay to 50%)

4 μs±20%

输出电流

≥10kA(负载电感量≤15μH)

多重脉冲组波形(MS)

电流波形 H

T1时间(Time to peak)

0.24 μs±20%

T2时间(Decay to 50%)

4 μs±20%

输出电流

≥200A(负载电感量 2μH ≤ L ≤ 15μH)

脉冲组构成(一个脉冲组由20个脉冲组成)

单脉冲间隔时间

50 μs ≤ t ≤1000 μs

脉冲组数量

≥3

脉冲组间隔时间

30 ms ≤ t ≤ 300 ms

高压大电流自动调节负载  LAD-15

电压

700 kV

带载电流

12 kA

输出电感量

2 - 15 μH可调

针对EUT多样性带来的波形参数变化问题，较有效的解决方案是按 EUT最大电感量进行脉冲发生器设计，通过在试验回路增加调波电感，补偿不同EUT电感的差异，以保证试验中脉冲发生器输出波形参数的准确。
  高压大电流自动调节负载配套使用A波、D波、MS波、H波 ( 单波 )、MB波等多种波形调制，保证输出波形的一致性。

CM 0302M

宽带电流监测钳

1套

THDP0100

差分探头

1套

TFB1000

电压衰减器

1套

MDO3012

泰克系列数字示波器

1套

Corelab

测试软件

1套

TD35

测试台(含铜板)

TF30D

移动升降车

高压大电流自动调节负载

电脑
