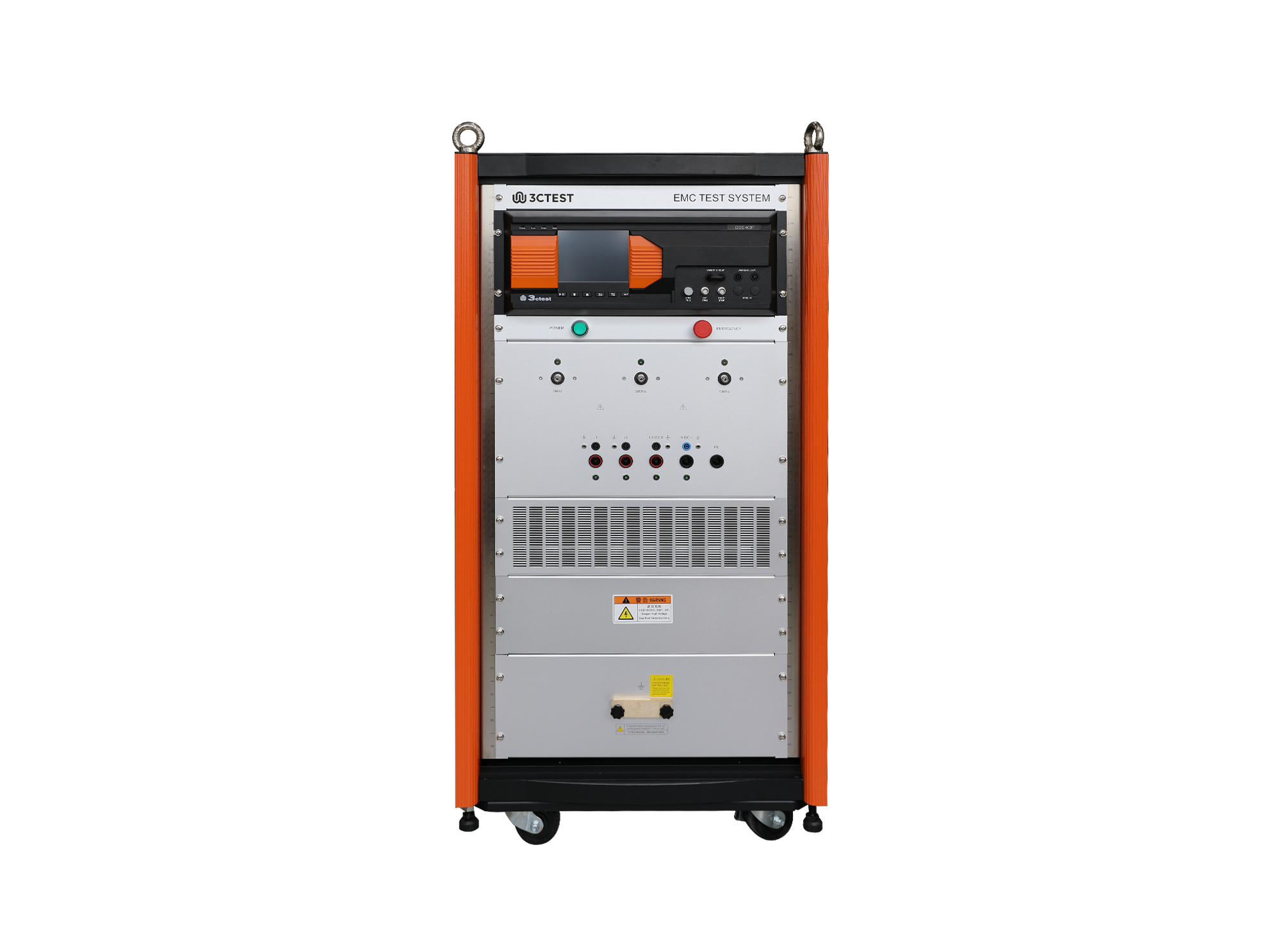

大功率快速阻尼振荡波发生器

DOS 400F

DOS 400F 快速阻尼振荡波发生器具备 3 MHz/10 MHz/30 MHz 三档振荡频点可选，最高测试电压可达 4.2 kV。内置大功率三相交直流自动耦合/去耦网络。

产品概述

DOS 400F 快速阻尼振荡波发生器具备 3 MHz/10 MHz/30 MHz 三档振荡频点可选，最高测试电压可达 4.2 kV。内置大功率三相交直流自动耦合/去耦网络。振荡波是在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象。DOS 400F 快速阻尼振荡波发生器能够完成 IEC 61000-4-18标准要求的快速阻尼振荡波的测试。

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 振荡频率3 MHz /10 MHz / 30 MHz，测试电压最高可达4.2 kV
> 内置大功率三相交直流自动耦合/去耦网络，EUT带载能力AC 1000 V 100 A、DC 1500 V 100 A
> LAN以太网接口，用于远程控制
> 满足企事业单位和检测机构用户对抗扰度测试设备的需求，可完全替代进口设备。
> 自动切换耦合路线
> 耦合路径显示（指示灯）

产品标准

IEC标准

IEC 61000-4-18

应用航天

产品参数

技术参数

测试电压范围	0.25 kV ~ 4.2 kV ± 10% （校准电压：500 V ~ 4.0 kV）
极性	正、负
源阻抗	50 Ω ± 20%
电压波上升时间	5 ns ± 30%
振荡频率	3 MHz / 10 MHz / 30 MHz ± 10%
衰减	PK5＞PK1的50% PK10＜PK1的50%
重复频率	5 kHz ±10%
重复次数	最大 9999次
脉冲群持续时间	3 MHz＜330 ns 10 MHz＜100 ns 30 MHz＜33 ns
群周期	300 ms±20%
短路电流	5 A ~ 80 A ±20%（校准电流：10 A ~ 80 A）
电流波上升时间	3 MHz＜330 ns 10 MHz＜100 ns 30 MHz＜33 ns
衰减	PK5＞PK1的25% PK10＜PK1的25%
触发方式	自动、手动、外部触发
耦合网络	内置大功率三相交直流自动耦合/去耦网络 EUT带载能力 AC 1000 V 100 A DC 1500 V 100 A
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

通用参数

产品配件

随机标配

电源线、保险丝、测试线、接地线、射频电缆、说明书、质检报告、产品质保书、脉冲群单路测试治具

选配附件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：慢速阻尼振荡波模拟器下一页：快速阻尼振荡波模拟器返回列表

⼯作电源范围	AC 220 V ±10%，50 Hz /60 Hz ±5%
保险丝	6A
用⼾存储空间	无穷（PC）
通讯方式	以太网 LAN、RJ45
仪器重量	约 145 kg
安全电路	安全回路未关闭时停止⼯作
失效检测	失效时前面板 LCD 显⽰，并中断仪器⼯作
仪器⼯作状态指⽰	前面板 LED 指⽰、LCD 显⽰
仪器接地连接方式	使用扁平接地线
机箱尺寸	19英寸/22U 600mm(w)1145mm(H)800mm(D)
温度范围	15 ℃~ 35 ℃
湿度范围	45% ~ 75% RH(无凝露)
气压范围	86 kPa ~ 106 kPa
