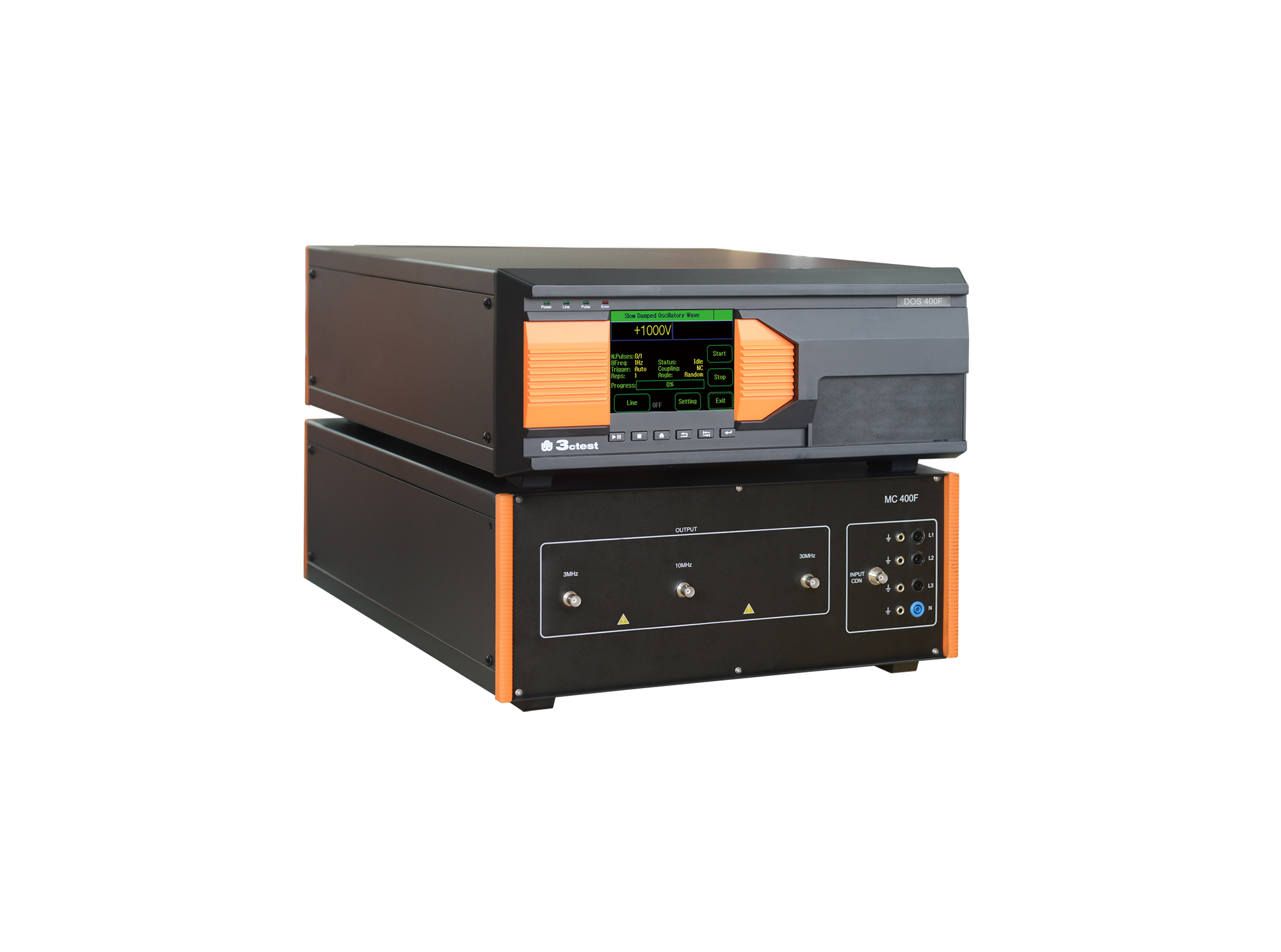

快速阻尼振荡波模拟器

DOS 400F

DOS 400F快速阻尼振荡波模拟器能进行振荡频率3MHz/10MHz/30MHz,测试电压最高可达4kV。振荡波是在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象。

产品概述

DOS 400F快速阻尼振荡波模拟器能进行振荡频率3MHz/10MHz/30MHz,测试电压最高可达4kV。振荡波是在高压或中压电源线、控制线和信号线上产生的可重复性瞬变现象。DOS 400F 快速阻尼振荡波模拟器能够完成 IEC 61000-4-18标准要求的快速阻尼振荡波的测试。

产品特点

> 5.7寸彩色触摸屏前面板操作；
> 振荡频率3MHz/10MHz/30MHz，测试电压最高可达4kV
> 内置三相耦合/去耦网络，最大电流可达16A
> 可外置三相耦合/去耦网络，最大电流可达32A
> LAN以太网接口，用于远程控制
> 满足企事业单位和检测机构用户对抗扰度测试设备的需求，可完全替代进口设备。

产品标准

IEC标准

GB/T标准

GB/T 14598.13

ANSI标准

ANSI C37.90

应用行业

产品参数

技术参数

测试电压范围	0.5kV -4kV , ± 10%
极性	正、负
源阻抗	50ohm± 20%
电压波上升时间	5ns ± 30%
振荡频率	3MHz/10MHz/30MHz ±10%
衰减	峰值5＞峰值1的50% 峰值10＜峰值1的50%
重复频率	最高5000/s ±10%
脉冲群持续时间	3MHz时50ms±20% 10MHz时15ms±20% 30MHz时5ms±20%
群周期	300ms±20%
短路电流	10 -80A±20%
电流波上升时间	3MHz＜330ns 10MHz＜100ns 30MHz＜33ns
衰减	峰值5＞峰值1的25% 峰值10＜峰值1的25%
触发方式	自动、手动、外部触发
耦合网络	内置三相交流自动耦合/去耦网络 AC 380V 16A Max: AC 450V DC 300V 16A

通用参数

产品配件

随机标配

快速阻尼振荡模拟器一台、测试线、接地线、保险丝、出厂检测报告、质保书、说明书

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：大功率快速阻尼振荡波发生器下一页：数据和控制线耦合去耦网络 CDN 418CAN 返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 110V/220V，±10%，50/60Hz(大陆地区默认AC 220V 50Hz)
保险丝	6A
最大功耗	100W
仪器工作状态指示	前面板LED指示、LCD显示
机箱尺寸	19英寸/6U
仪器重量	约50Kg
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa
