水平极化电磁脉冲模拟器系列

3CHEMP-200

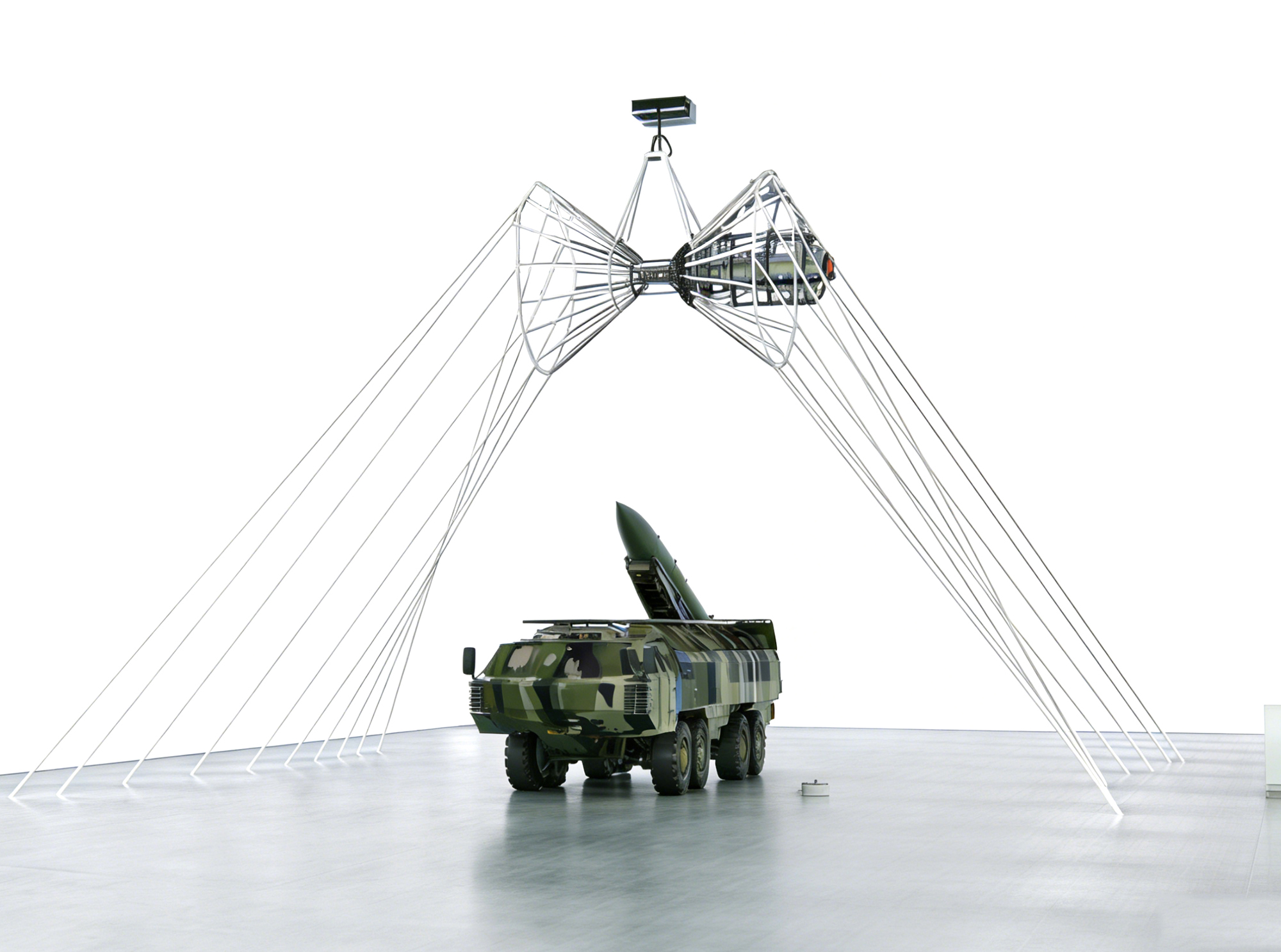

3CHEMP-200水平极化电磁脉冲模拟器用于产生高空核电磁脉冲(HEMP)，满足GJB 1389B - 2022、 GJB 8848 - 2016等系统电磁环境效应测试要求及GJB 151C - 2024、MIL - STD - 461G RS105瞬态电磁场辐射敏感度测试要求。模拟器主要包含高压脉冲发生器、辐射系统（双锥天线+鼠笼天线）、吸收负载、宽带场强监测系统等组成。在高压脉冲发生器的激励下，导波结构内产生满足标准要求的准水平极化波，可以进行电磁环境效应或辐射敏感度测试。脉冲场的监测采用基于光纤传输的脉冲电场(磁场)测试系统，具有频带宽、抗干扰能力强等特点。

> 水平极化电磁脉冲波；
> 场强动态范围大，模拟器电场在5k V/m - 50 kV/m内连续可调，动态范范围10倍；
> 波形为典型双指数波，波形重复性好, 连续10发次峰值抖动不超过10%；
> 场监测采用基于光纤传输的脉冲场原波形测量系统，频带宽、抗干扰能力强、波形无需积分；
> 实时监控充电电压、气压等参数；
> 无油化设计，重量轻，易维护；
> 适应各种复杂现场试验；
> 可定制，场强最高可达100kV/m以上。
